产品中心

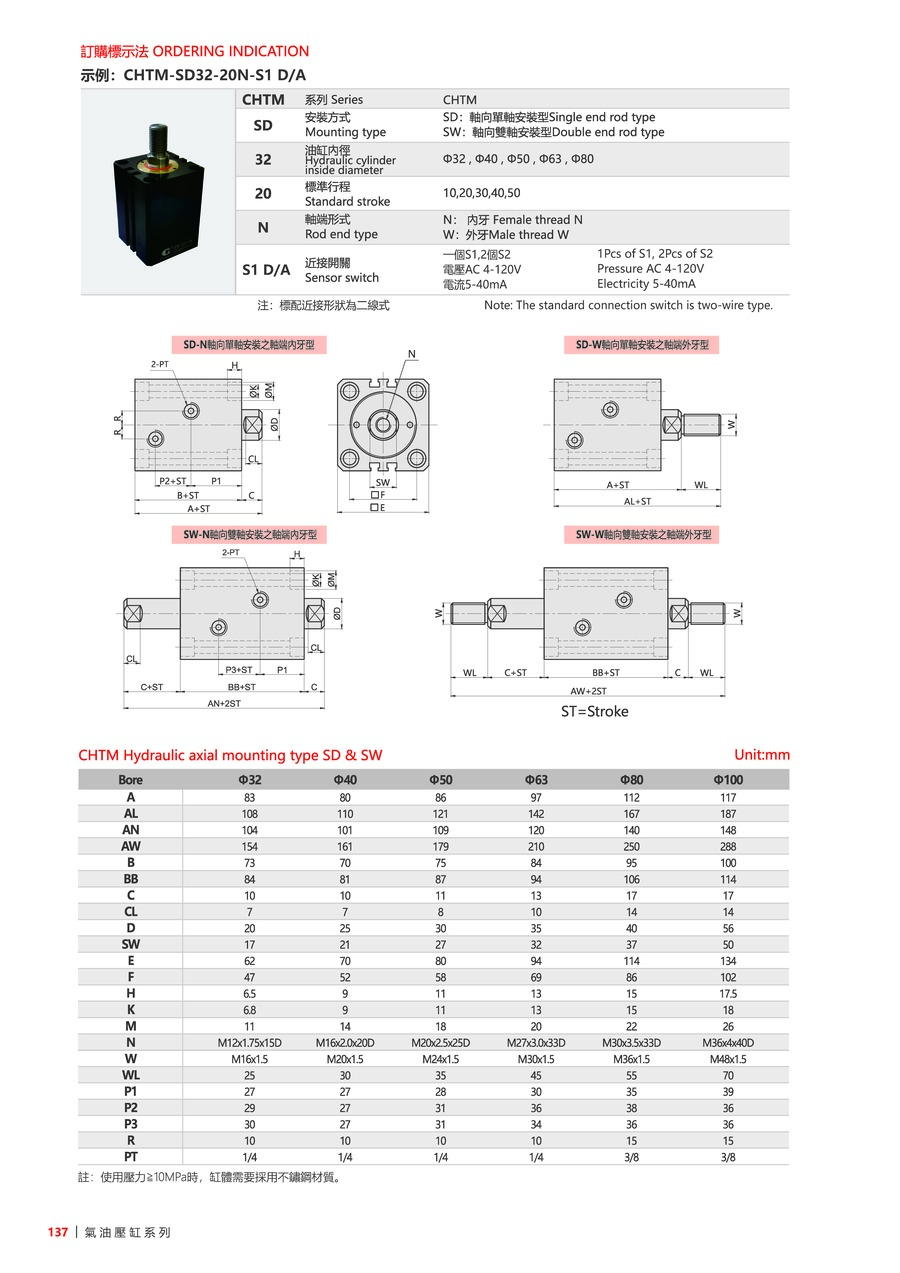

订购标示法
| CHTM | 系列 | CHTM |
|---|---|---|
| SD | 安装型式 | SD: 轴向单轴安装型, SW: 轴向双轴安装型 |
| 32 | 油缸内径 | Ø32, Ø40, Ø50, Ø63, Ø80 |
| 20 | 标准行程 | 10, 20, 30, 40, 50mm |
| N | 轴端形式 | N: 内牙, W: 外牙 |
| S1 D/A | 近接开关 | S1: 1个, S2: 2个(电压AC 4-120V 电流5-40mA) |
产品资料
| 型号 | CHTM-32 | CHTM-40 | CHTM-50 | CHTM-63 | CHTM-80 |
|---|---|---|---|---|---|
| 活塞杆径(mm) | Ø20 | Ø25 | Ø30 | Ø35 | Ø40 |
| 受压面积F1(cm²) | 8.04 | 12.57 | 19.64 | 31.17 | 50.27 |
| 受压面积F2(cm²) | 4.9 | 7.66 | 12.57 | 21.55 | 37.7 |
| 操作压力10(F1)(kgf/cm²) | 80 | 126 | 196 | 312 | 503 |
| 操作压力10(F2)(kgf/cm²) | 49 | 77 | 126 | 216 | 377 |
| 操作压力35(F1)(kgf/cm²) | 281 | 440 | 687 | 1091 | 1759 |
| 操作压力35(F2)(kgf/cm²) | 172 | 268 | 440 | 754 | 1320 |
| 操作压力70(F1)(kgf/cm²) | 563 | 880 | 1375 | 2182 | 3519 |
| 操作压力70(F2)(kgf/cm²) | 343 | 536 | 880 | 1509 | 2639 |
| 操作压力100(F1)(kgf/cm²) | 804 | 1257 | 1964 | 3117 | 5027 |
| 操作压力100(F2)(kgf/cm²) | 490 | 766 | 1257 | 2155 | 3770 |
| 操作压力140(F1)(kgf/cm²) | 1126 | 1760 | 2750 | 4364 | 7038 |
| 操作压力140(F2)(kgf/cm²) | 686 | 1072 | 1760 | 3017 | 5278 |
| 使用温度范围(°C) | -10+60°C | -10+60°C | -10+60°C | -10+60°C | -10+60°C |
