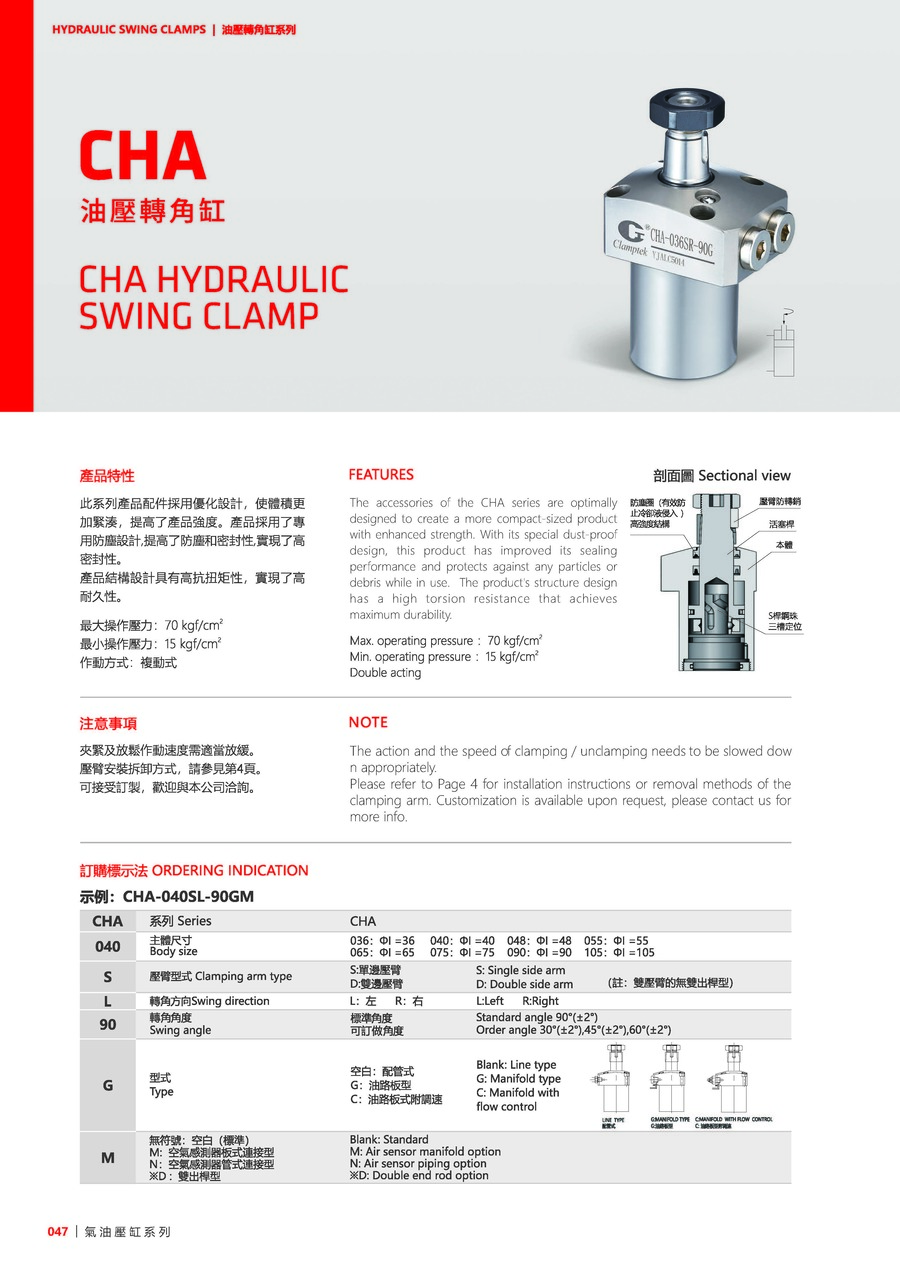

| CHA | 系列 | CHA |
|---|---|---|
| 040 | 主体尺寸 | 036: ØI=36, 040: ØI=40, 048: ØI=48, 055: ØI=55, 065: ØI=65, 075: ØI=75, 090: ØI=90, 105: ØI=105 |
| S | 压臂型式 | S: 单边压臂, D: 双边压臂(注: 双压臂的无双出杆型) |
| L | 转角方向 | L: 左转, R: 右转 |
| 90 | 转角角度 | 标准角度: 90°(±2°), 可订做角度: 30°(±2°), 45°(±2°), 60°(±2°) |
| G | 型式 | 空白: 配管式, G: 油路板型, C: 油路板式附调速 |
| M | - | 空白: 标准, M: 空气感测器板式连接型, N: 空气感测器管式连接型, D: 双出杆型 |

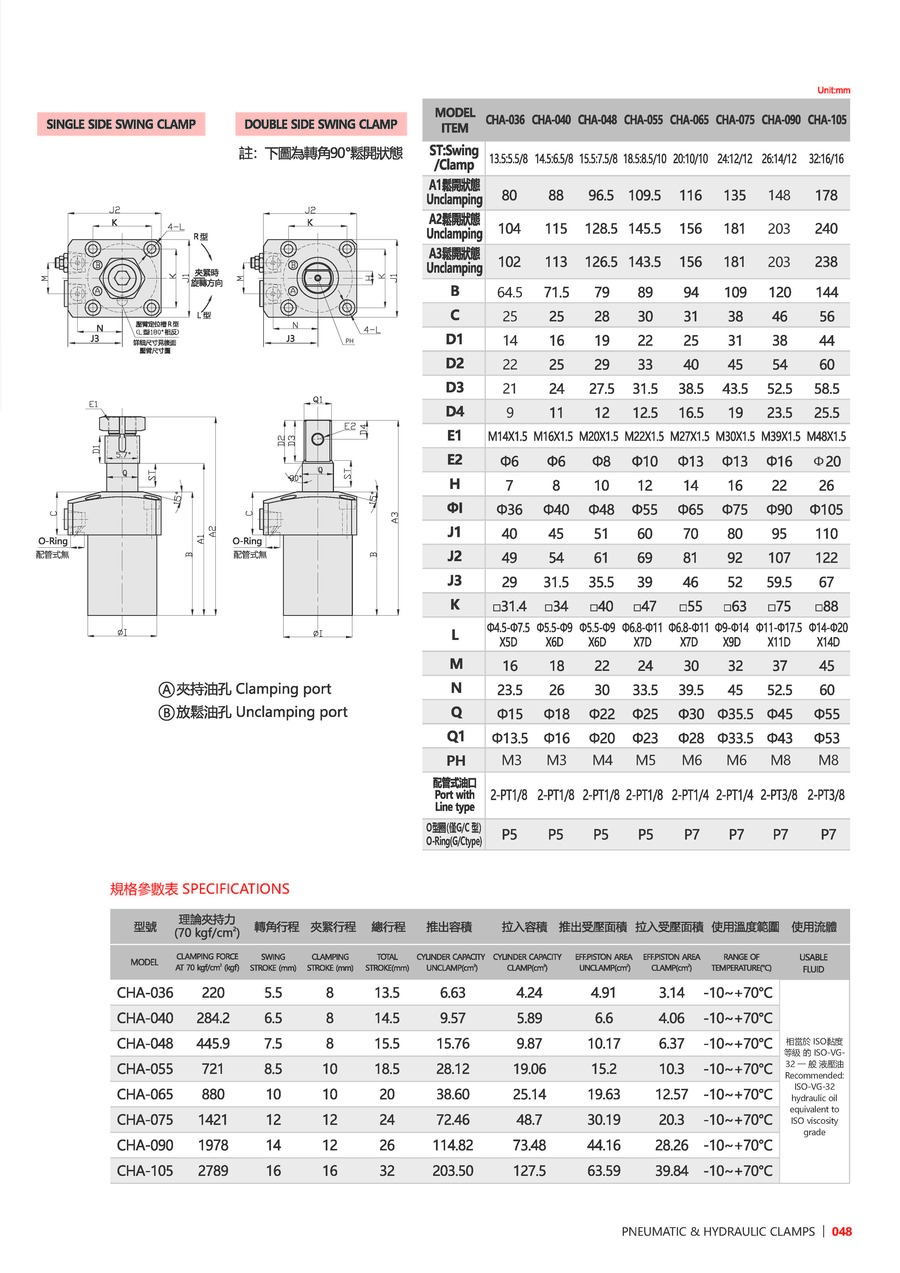

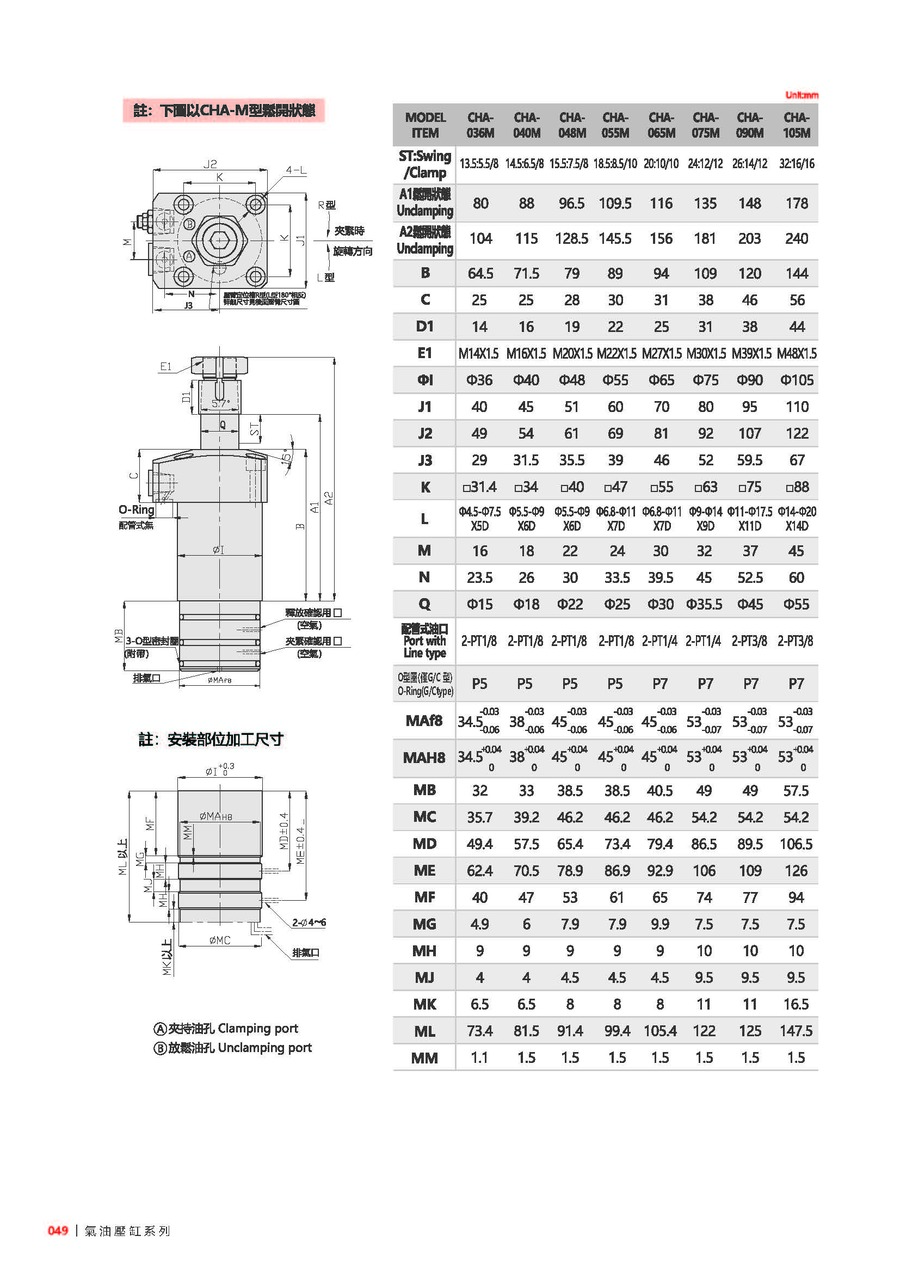

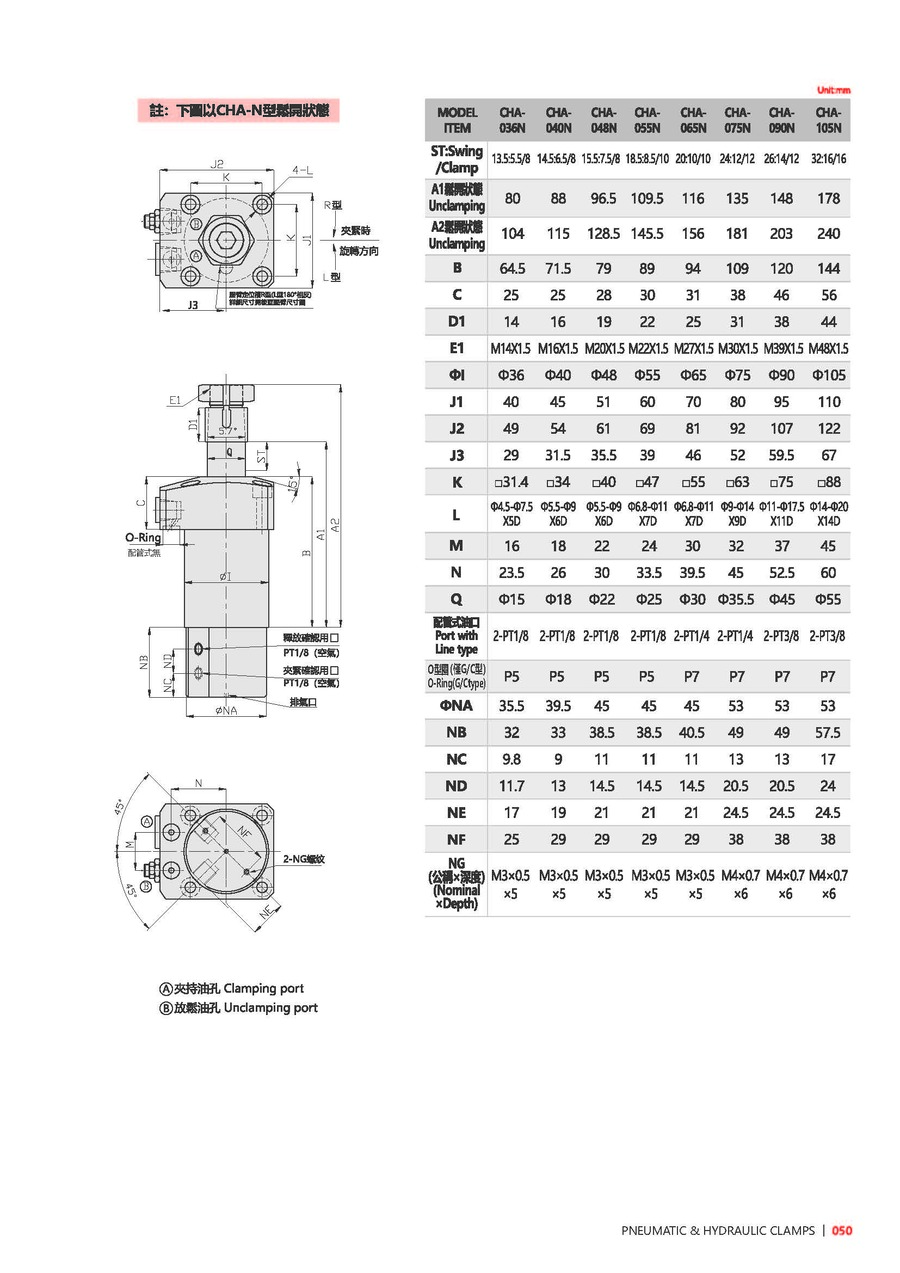

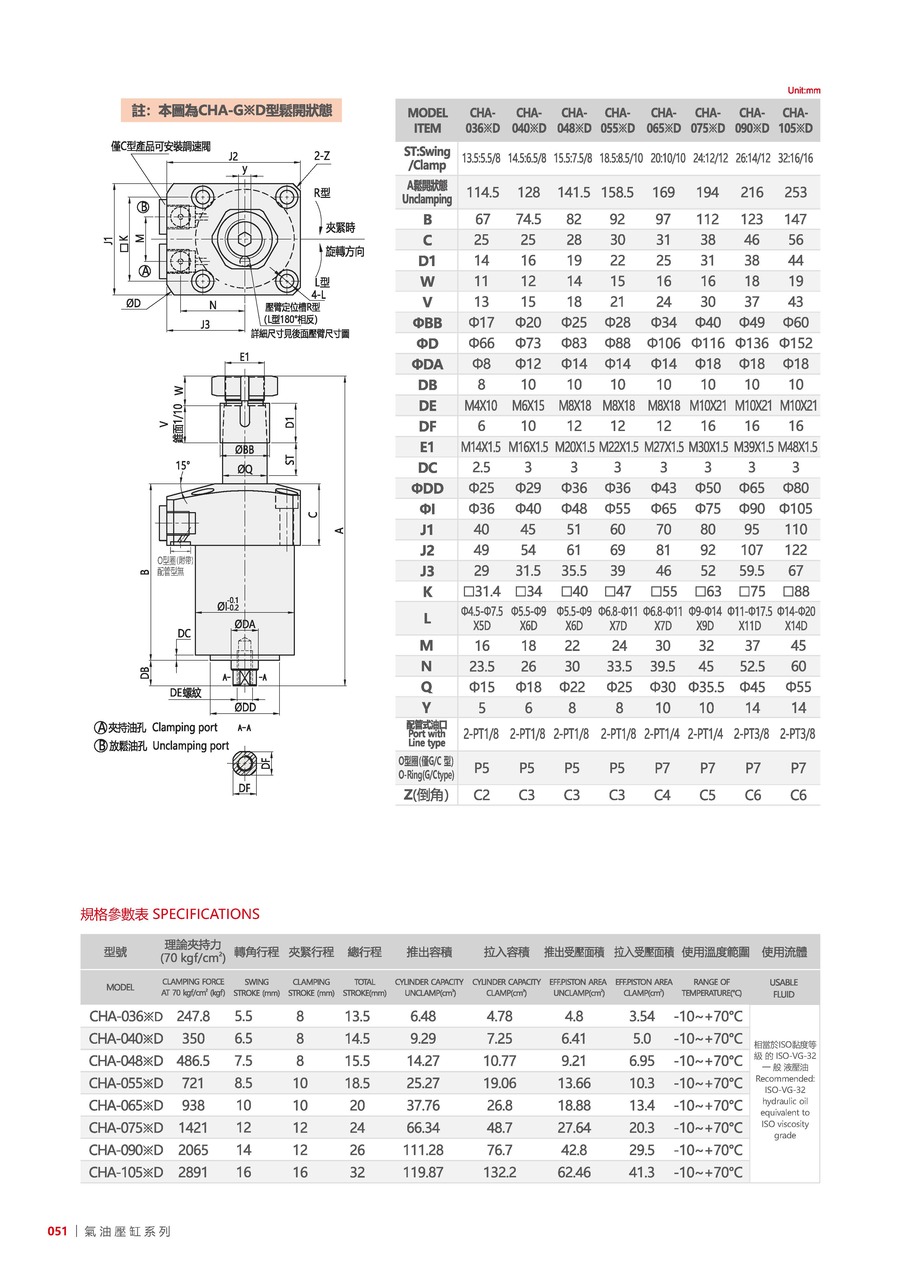

| 型号 | CHA-036 | CHA-040 | CHA-048 | CHA-055 | CHA-065 | CHA-075 | CHA-090 | CHA-105 |
|---|---|---|---|---|---|---|---|---|
| 理论夹持力(70kgf/cm²) | 220 | 284.2 | 445.9 | 721 | 880 | 1421 | 1978 | 2789 |
| 转角行程(mm) | 5.5 | 6.5 | 7.5 | 8.5 | 10 | 12 | 14 | 16 |
| 夹紧行程(mm) | 8 | 8 | 8 | 10 | 10 | 12 | 12 | 16 |
| 总行程(mm) | 13.5 | 14.5 | 15.5 | 18.5 | 20 | 24 | 26 | 32 |
| 推出容积(cm³) | 6.63 | 9.57 | 15.76 | 28.12 | 38.6 | 72.46 | 114.82 | 203.5 |
| 拉入容积(cm³) | 4.24 | 5.89 | 9.87 | 19.06 | 25.14 | 48.7 | 73.48 | 127.5 |
| 推出受压面积(cm²) | 4.91 | 6.6 | 10.17 | 15.2 | 19.63 | 30.19 | 44.16 | 63.59 |
| 拉入受压面积(cm²) | 3.14 | 4.06 | 6.37 | 10.3 | 12.57 | 20.3 | 28.26 | 39.84 |
| 使用温度范围(°C) | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C |
