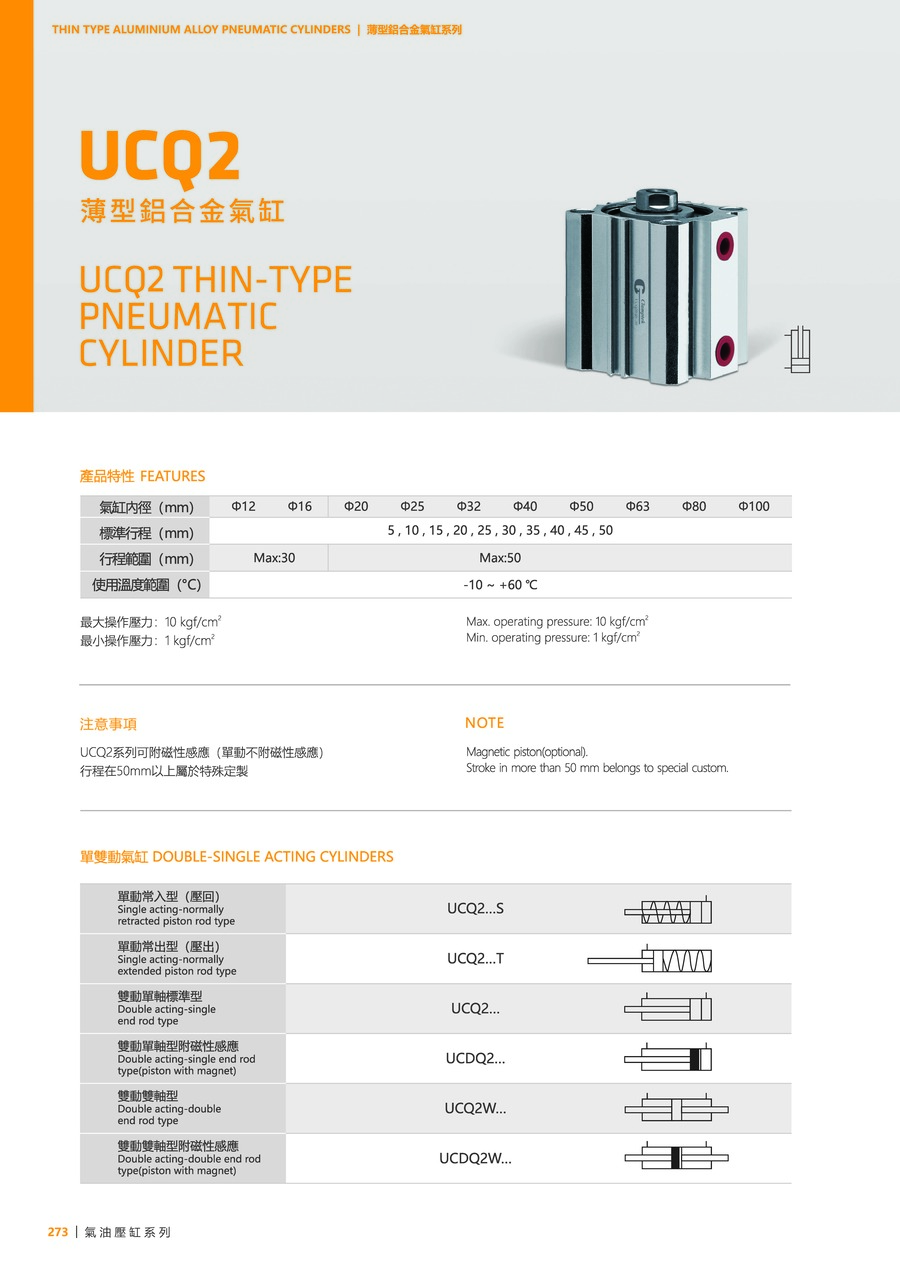

UCQ2
产品资讯
最大操作压力：10 kgf/cm²
最小操作压力：1 kgf/cm²
最小操作压力：1 kgf/cm²
产品中心
注意事项：
UCQ2系列可附磁性感应(单动不附磁性感应)。
行程在50mm以上属于特殊定制。
使用流体：
过滤之干燥压缩空气。
UCQ2系列可附磁性感应(单动不附磁性感应)。
行程在50mm以上属于特殊定制。
使用流体：
过滤之干燥压缩空气。

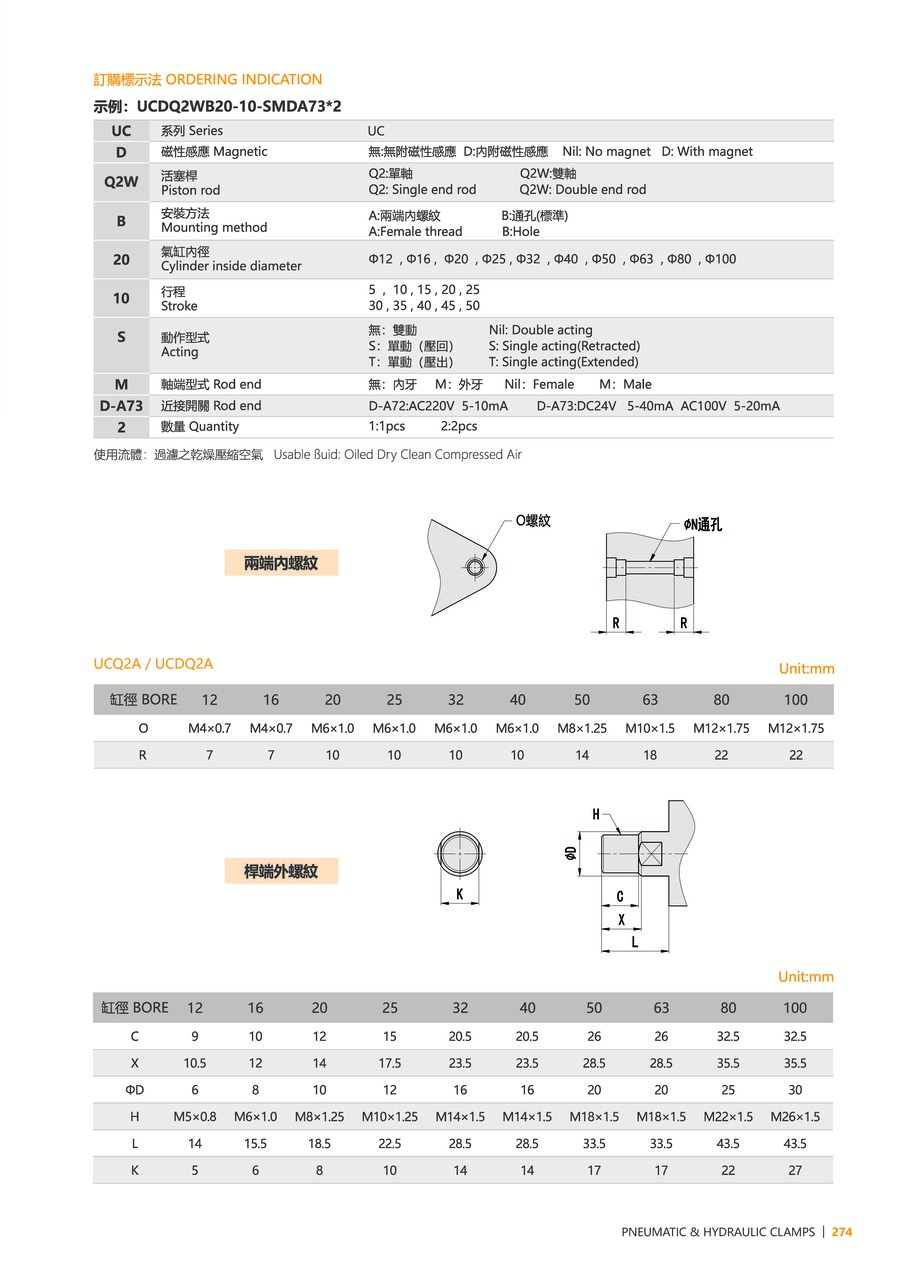

订购标示法
| UC | 系列 | UC |
|---|---|---|
| D | 磁性感应 | 空白: 无附磁性感应, D: 内附磁性感应 |
| Q2W | 活塞杆 | Q2: 单轴, Q2W: 双轴 |
| B | 安装方法 | A: 两端内螺纹, B: 通孔(标准) |
| 20 | 气缸内径 | Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 |
| 10 | 行程 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50 |
| S | 动作形式 | 空白: 双动, S: 单动(压回), T: 单动(压出) |
| M | 轴端型式 | 空白: 内牙, M: 外牙 |
| D-A73 | 近接开关 | D-A72: AC220V 5-10mA, D-A73: DC24V 5-40mA AC100V 5-20mA |
| 2 | 数量 | 1: 1个, 2: 2个 |
产品资料
| 型号 | UCQ2-12 | UCQ2-16 | UCQ2-20 | UCQ2-25 | UCQ2-32 | UCQ2-40 | UCQ2-50 | UCQ2-63 | UCQ2-80 | UCQ2-100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 气缸内径(mm) | Ø12 | Ø16 | Ø20 | Ø25 | Ø32 | Ø40 | Ø50 | Ø63 | Ø80 | Ø100 |
| 标准行程(mm) | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 | 5,10,15,20,25, 30,35,40,45,50 |
| 行程范围(mm) | Max: 30 | Max: 30 | Max: 50 | Max: 50 | Max: 50 | Max: 50 | Max: 50 | Max: 50 | Max: 50 | Max: 50 |
| 使用温度范围(°C) | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C |
