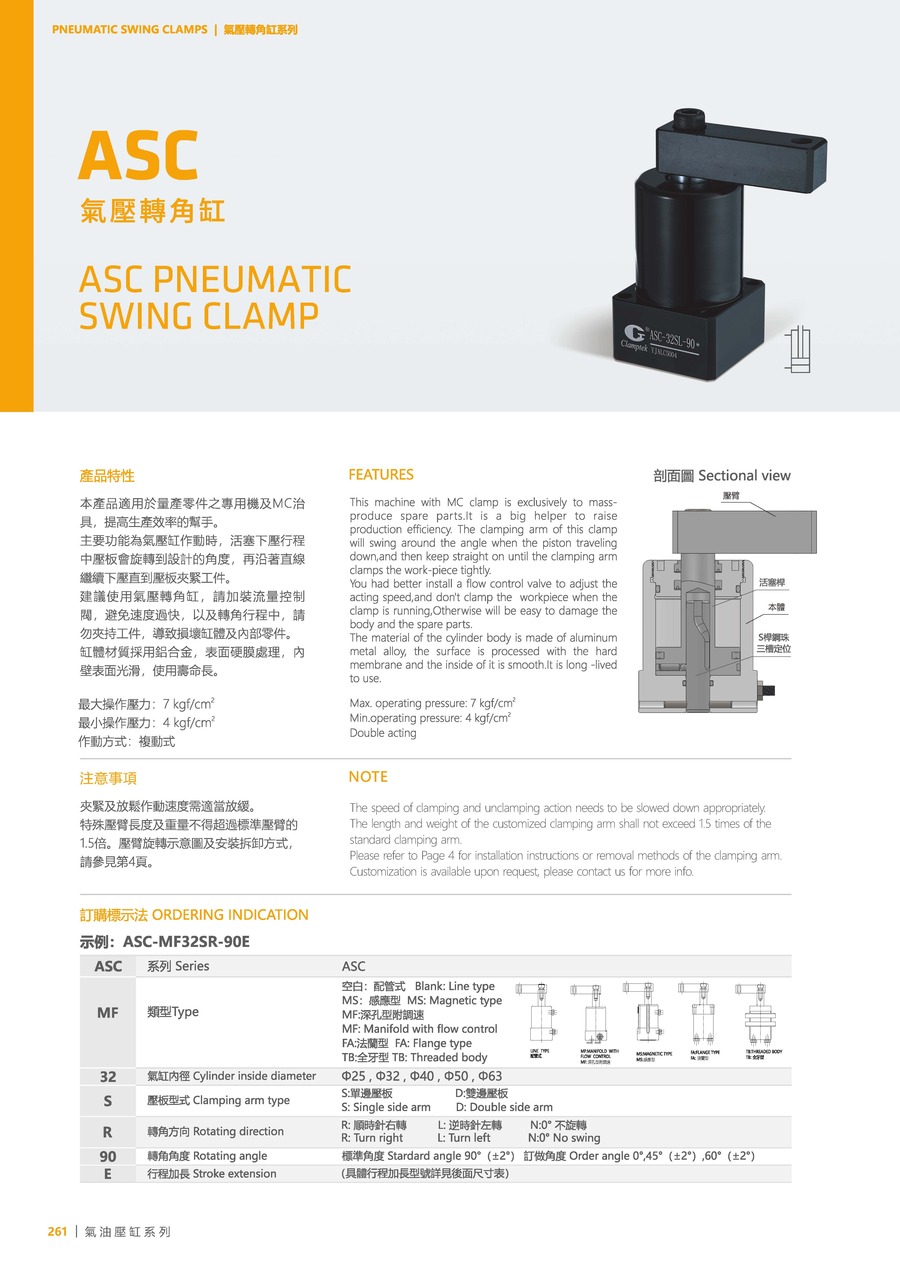

本产品适用于量产零件之专用机及MC治具，提高生产效率的帮手。
主要功能为气压缸作动时，活塞下压行程中压板会旋转到设计的角度，再沿着直线继续下压直到压板夹紧工件。
建议使用气压转角缸，请加装流量控制阀，避免速度过快，以及转角行程中，请勿夹持工件，导致损坏缸体及内部零件。
缸体材质采用铝合金，表面硬膜处理，内壁表面光滑，使用寿命长。

最大操作压力：7 kgf/cm²
最小操作压力：4 kgf/cm²
作动方式：复动式

注意事项：
夹紧及放松作动速度需适当放缓。
特殊压臂长度及重量不得超过标准压臂的1.5 倍。
压臂旋转示意图及安装拆卸方式，请参见Q&A。

使用流体：
过滤之干燥压缩空气。

订购标示法

（例如：ASC-MF32SR-90E）

ASC	系列	ASC
MF	类型	空白: 配管式, MF: 深孔型附调速, MS: 感应型, FA: 法兰型, TB: 全牙型
32	气缸内径	Ø25, Ø32, Ø40, Ø50, Ø63
S	压板型式	S: 单边压板, D: 双边压板
R	转角方向	R: 顺时针右转, L: 逆时针左转, N:不旋转
90	转角角度	标准角度: 90°(±2°), 订做角度: 0°, 45°(±2°), 60°(±2°)
E	行程加长	具体行程加长型号详见下方尺寸表

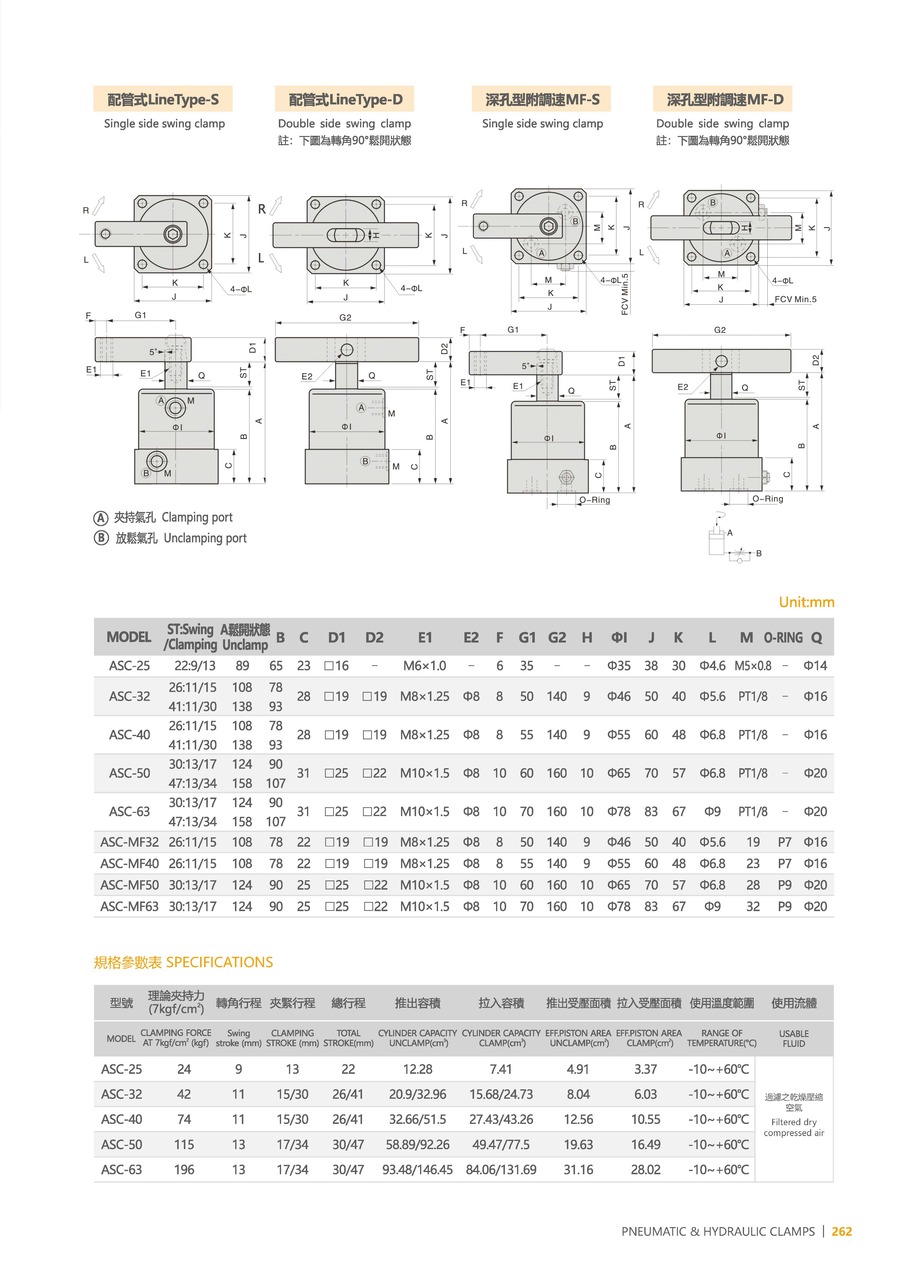

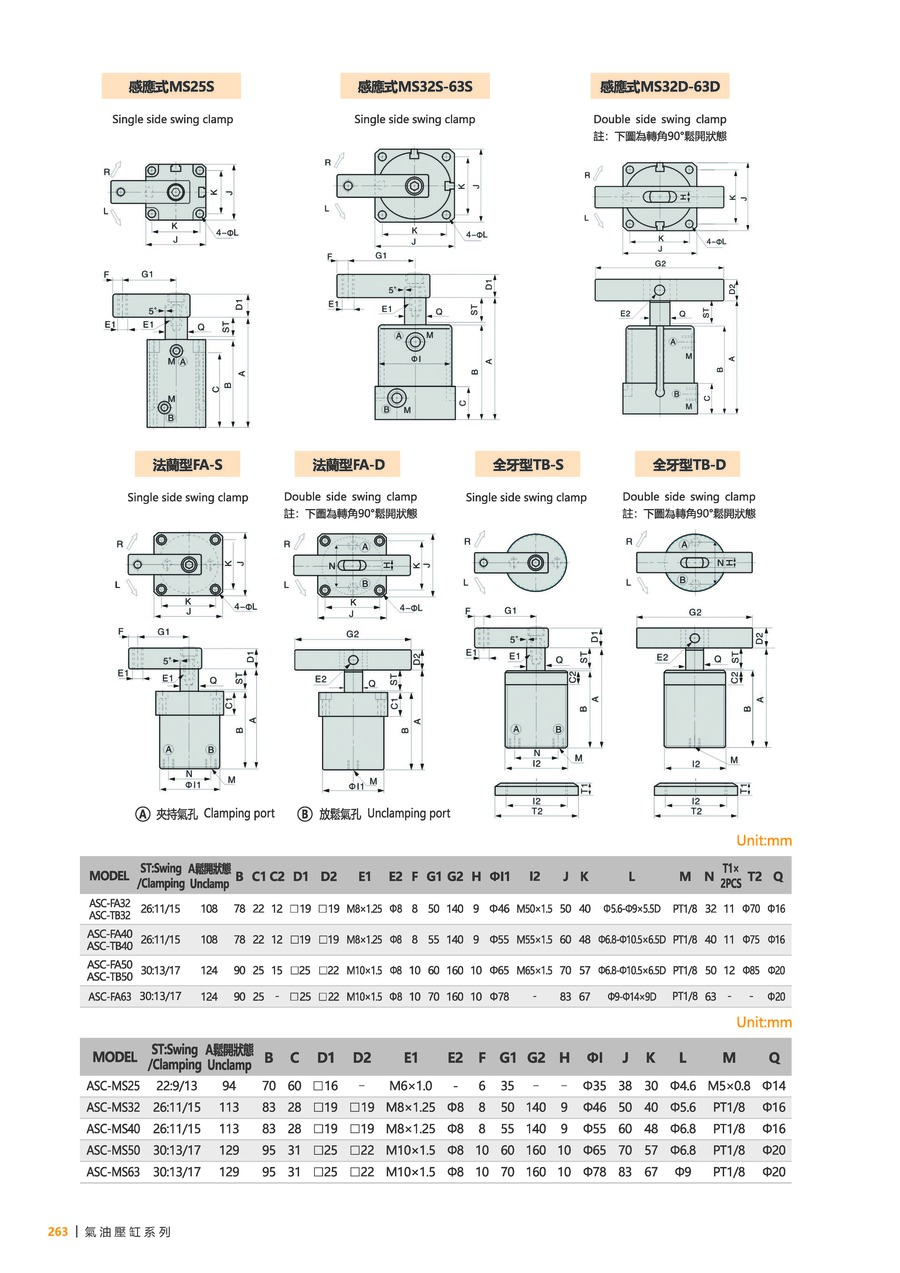

产品资料

型号	ASC-25	ASC-32	ASC-40	ASC-50	ASC-63
理论夹持力(7kgf/cm²)	24	42	74	115	196
转角行程(mm)	9	11	11	13	13
夹紧行程(mm)	13	15, 30	15, 30	17, 34	17, 34
总行程(mm)	22	26, 41	26, 41	30, 47	30, 47
推出容积(cm³)	12.28	20.9, 32.96	32.66, 51.5	58.89, 92.26	93.48, 146.45
拉入容积(cm³)	7.41	15.68, 24.73	27.43, 43.26	49.47, 77.5	84.06, 131.69
推出受压面积(cm²)	4.91	8.04	12.56	19.63	31.16
拉入受压面积(cm²)	3.37	6.03	10.55	16.49	28.02
使用温度范围(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
