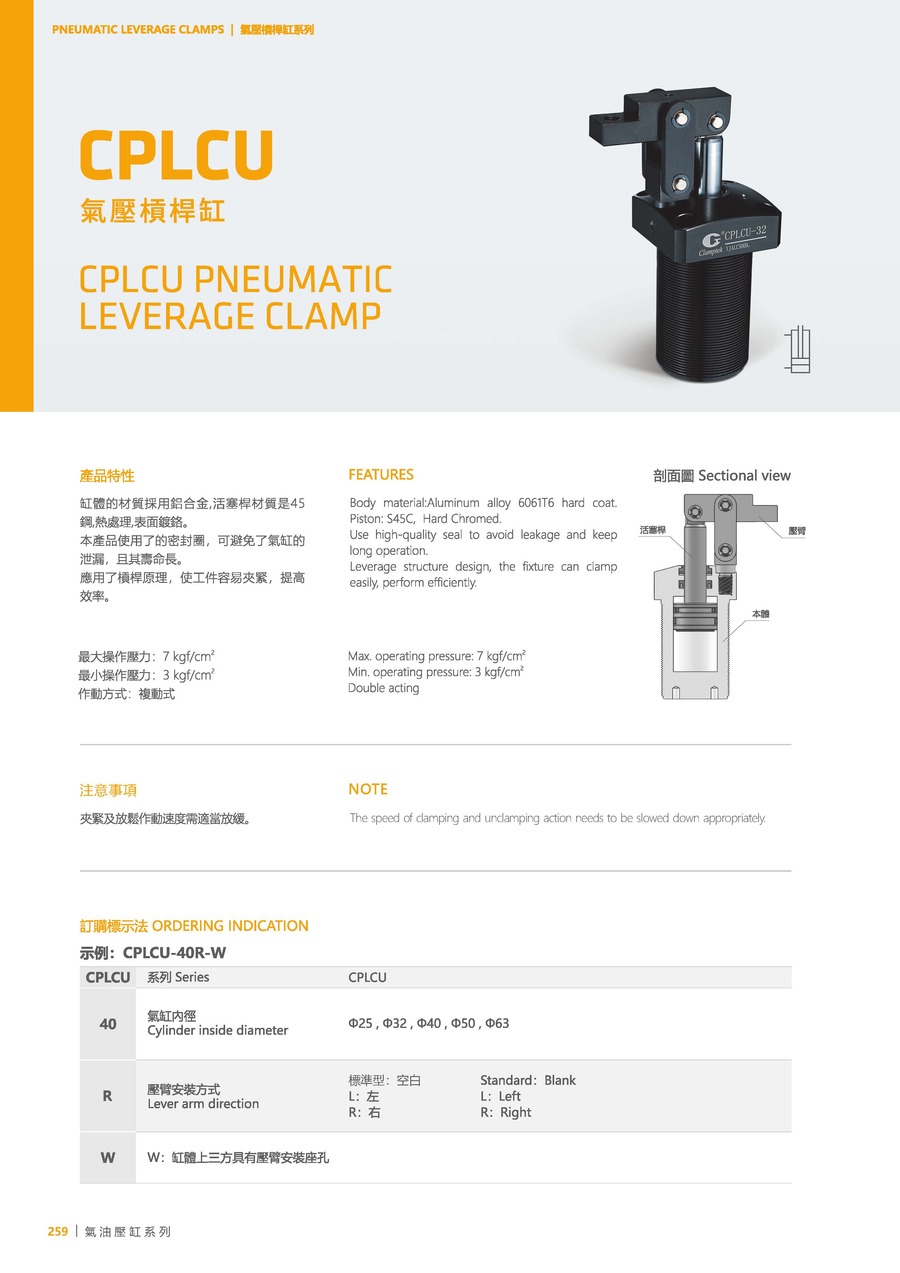

CPLCU
产品资讯
缸体的材质采用铝合金，活塞杆材质是45钢，热处理，表面镀铬。
本产品使用的密封圈可避免气缸的泄漏，且其寿命长。
应用了杠杆原理，使工件容易夹紧，提高效率。
最大操作压力：7 kgf/cm²
最小操作压力：3 kgf/cm²
作动方式：复动式
本产品使用的密封圈可避免气缸的泄漏，且其寿命长。
应用了杠杆原理，使工件容易夹紧，提高效率。
最大操作压力：7 kgf/cm²
最小操作压力：3 kgf/cm²
作动方式：复动式
产品中心
注意事项：
夹紧及放松作动速度需适当放缓。
使用流体：
过滤之干燥压缩空气。
夹紧及放松作动速度需适当放缓。
使用流体：
过滤之干燥压缩空气。
订购标示法
| CPLCU | 系列 | CPLCU |
|---|---|---|
| 40 | 气缸内径 | Ø25, Ø32, Ø40, Ø50, Ø63 |
| R | 压臂安装方式 | R: 右, L: 左, 空白: 标准 |
| W | - | W: 缸体上方具有压臂安装座孔 |
产品资料

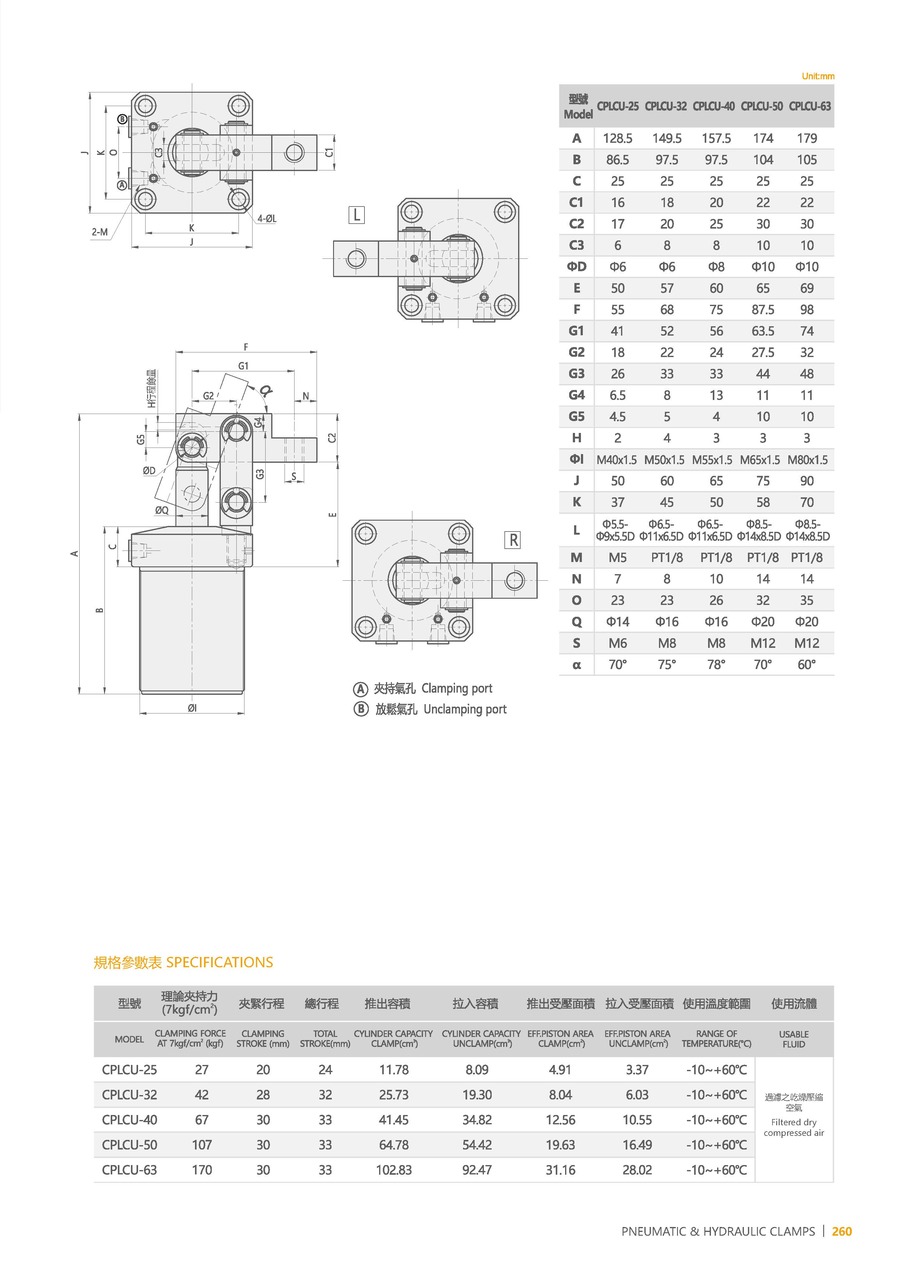

| 型号 | CPLCU-25 | CPLCU-32 | CPLCU-40 | CPLCU-50 | CPLCU-63 |
|---|---|---|---|---|---|
| 理论夹持力(7kgf/cm²) | 27 | 42 | 67 | 107 | 170 |
| 夹紧行程(mm) | 20 | 28 | 30 | 30 | 30 |
| 总行程(mm) | 24 | 32 | 33 | 33 | 33 |
| 推出容积(cm³) | 11.78 | 25.73 | 41.45 | 64.78 | 102.83 |
| 拉入容积(cm³) | 8.09 | 19.3 | 34.82 | 54.42 | 92.47 |
| 推出受压面积(cm²) | 4.91 | 8.04 | 12.56 | 19.63 | 31.16 |
| 拉入受压面积(cm²) | 3.37 | 6.03 | 10.55 | 16.49 | 28.02 |
| 使用温度范围(°C) | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C |
