030

产品资讯

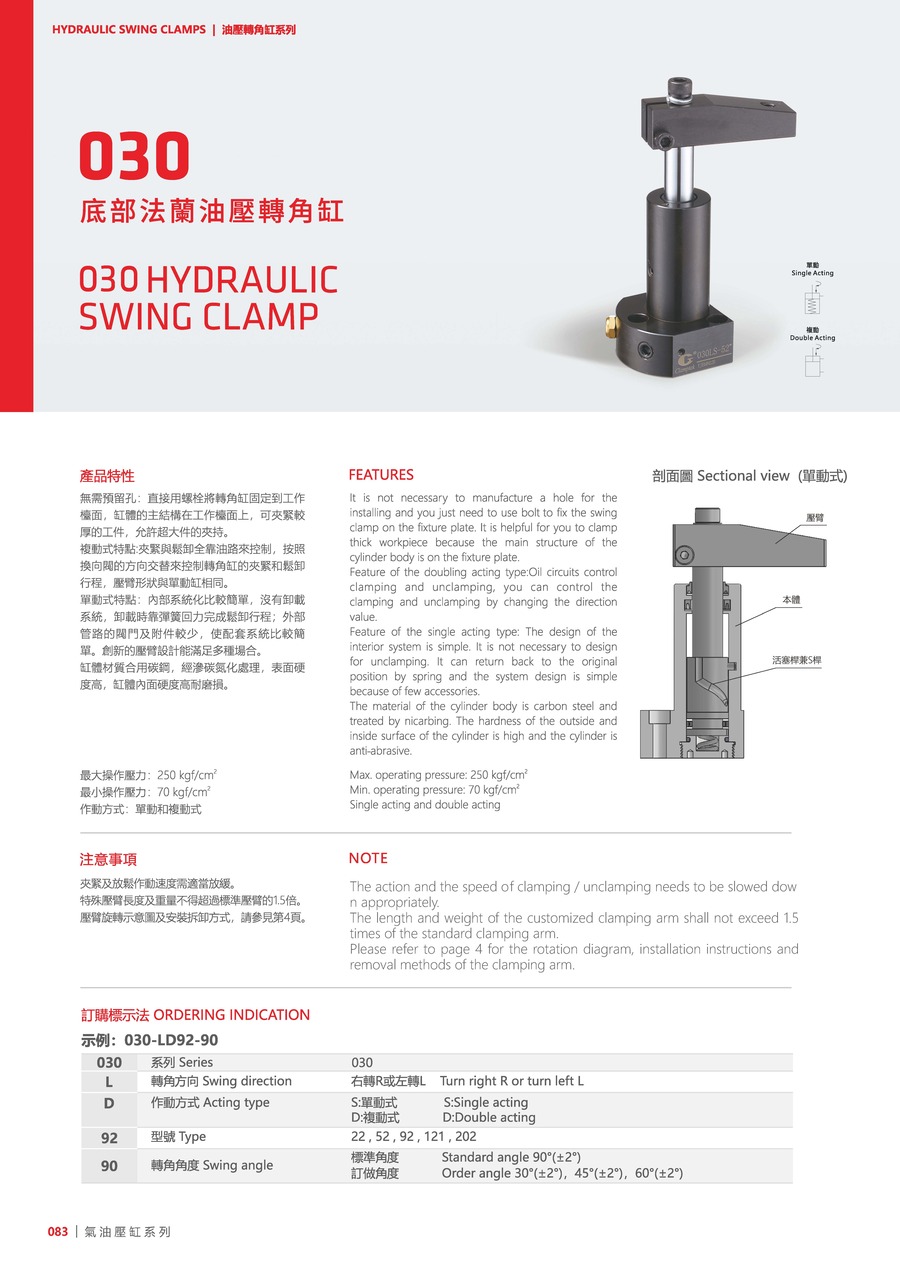

无需预留孔：直接用螺栓将转角缸固定到工作台面，缸体的主结构在工作台面上，可夹紧较厚的工件，允许超大件的夹持。
复动式特点: 夹紧与松卸全靠油路来控制，按照换向阀的方向交替来控制转角缸的夹紧和松卸行程，压臂形状与单动缸相同。
单动式特点：内部系统化比较简单，没有卸载系统，卸载时靠弹簧回力完成松卸行程；外部管路的阀门及附件较少，使配套系统比较简单。创新的压臂设计能满足多种场合。
缸体材质合用碳钢，经渗碳氮化处理，表面硬度高，缸体内面硬度高耐磨损。

最大操作压力：250 kgf/cm²
最小操作压力：70 kgf/cm²
作动方式：单动和复动式
注意事项：
夹紧及放松作动速度需适当放缓。
特殊压臂其长度及重量不得超过标准压臂的1.5 倍。
压臂旋转示意图及安装拆卸方式，请参见Q&A。

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

030 系列 030
L 转角方向 R: 右转, L: 左转
D 作动方式 S: 单动式, D: 复动式
92 型号 22, 52, 92, 121, 202
90 转角角度 标准角度: 90°(±2°), 订做角度: 30°(±2°), 45°(±2°), 60°(±2°)

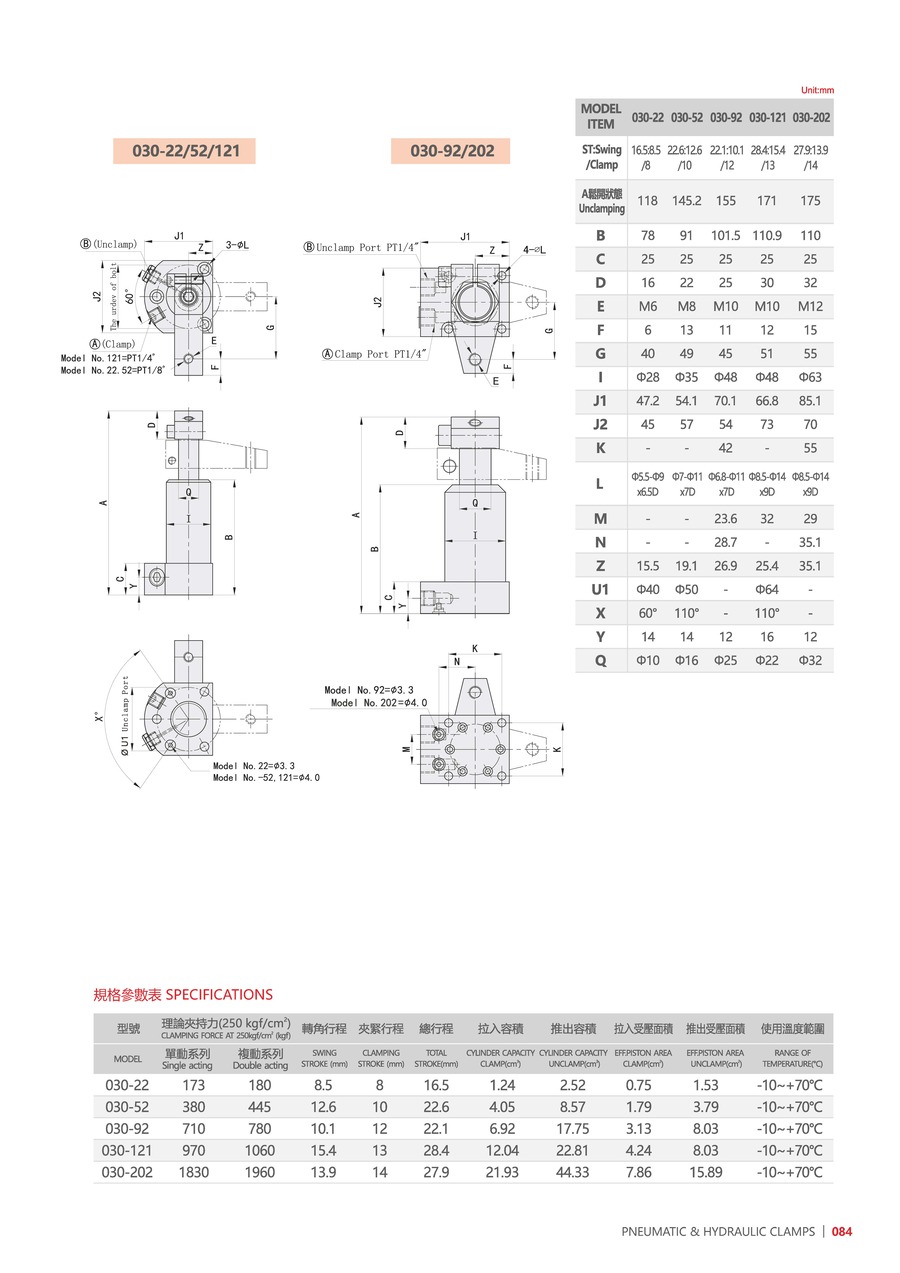

产品资料

型号 030-22 030-52 030-92 030-121 030-202
理论夹持力(单动)(250kgf/cm²) 173 380 710 970 1830
理论夹持力(复动)(250kgf/cm²) 180 445 780 1060 1960
转角行程(mm) 8.5 12.6 10.1 15.4 13.9
夹紧行程(mm) 8 10 12 13 14
总行程(mm) 16.5 22.6 22.1 28.4 27.9
拉入容积(cm³) 1.24 4.05 6.92 12.04 21.93
推出容积(cm³) 2.52 8.57 17.75 22.81 44.33
拉入受压面积(cm²) 0.75 1.79 3.13 4.24 7.86
推出受压面积(cm²) 1.53 3.79 8.03 8.03 15.89
使用温度范围(°C) -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C
