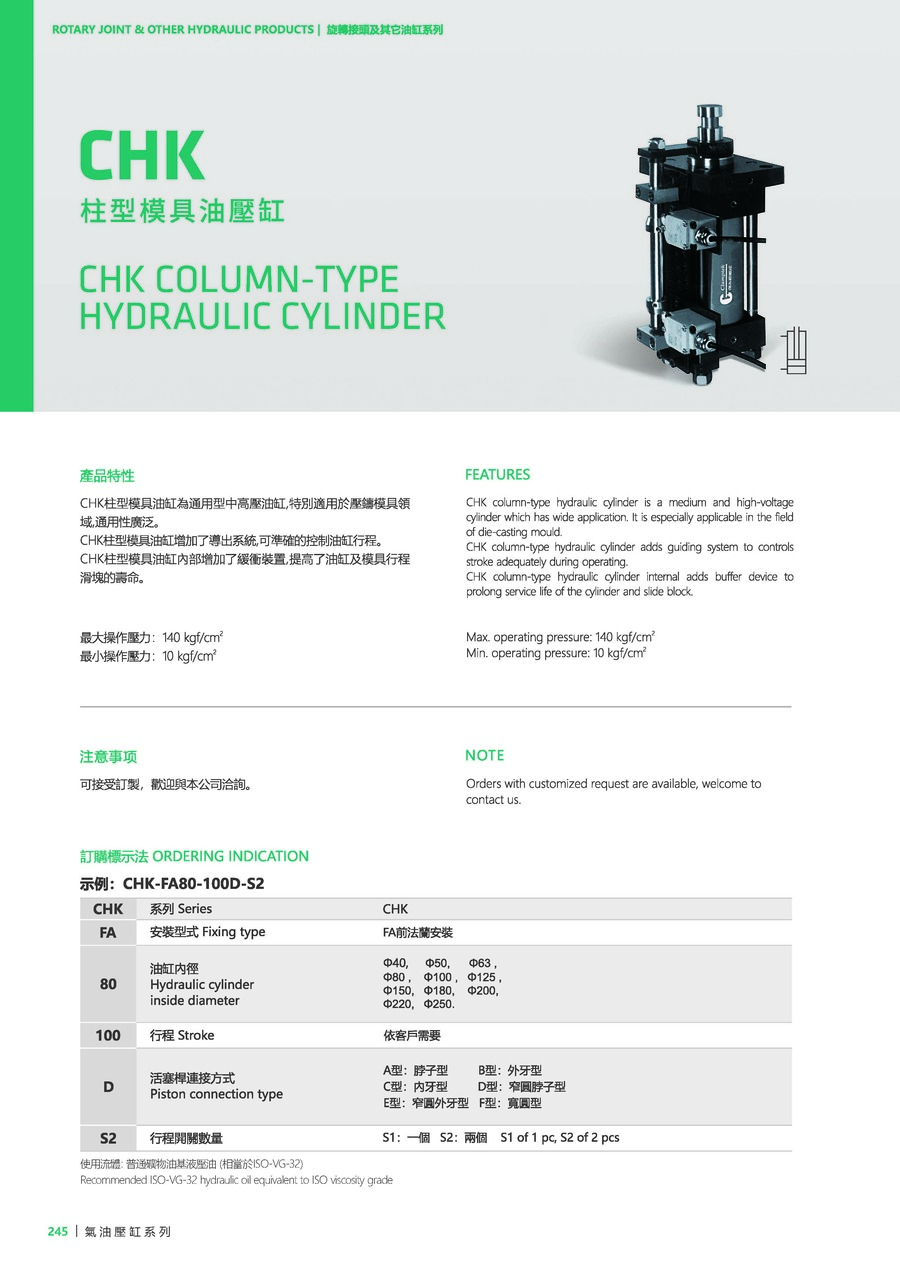

CHK

CHK柱型模具油缸为通用型中高压油缸，特别适用于压铸模具领域，通用性广泛。
CHK柱型模具油缸增加了导出系统，可准确的控制油缸行程。
CHK柱型模具油缸内部增加了缓冲装置，提高了油缸及模具行程滑块的寿命。

最大操作压力：140 kgf/cm²
最小操作压力：10 kgf/cm²

注意事项：
可接受订制，欢迎与本公司洽询。

使用流体：
相当于ISO黏度等级的ISO-VG-32 一般液压油。

缸管材质: 碳钢管。

（例如：CHK-FA80-100D-S2）

CHK	系列	CHK

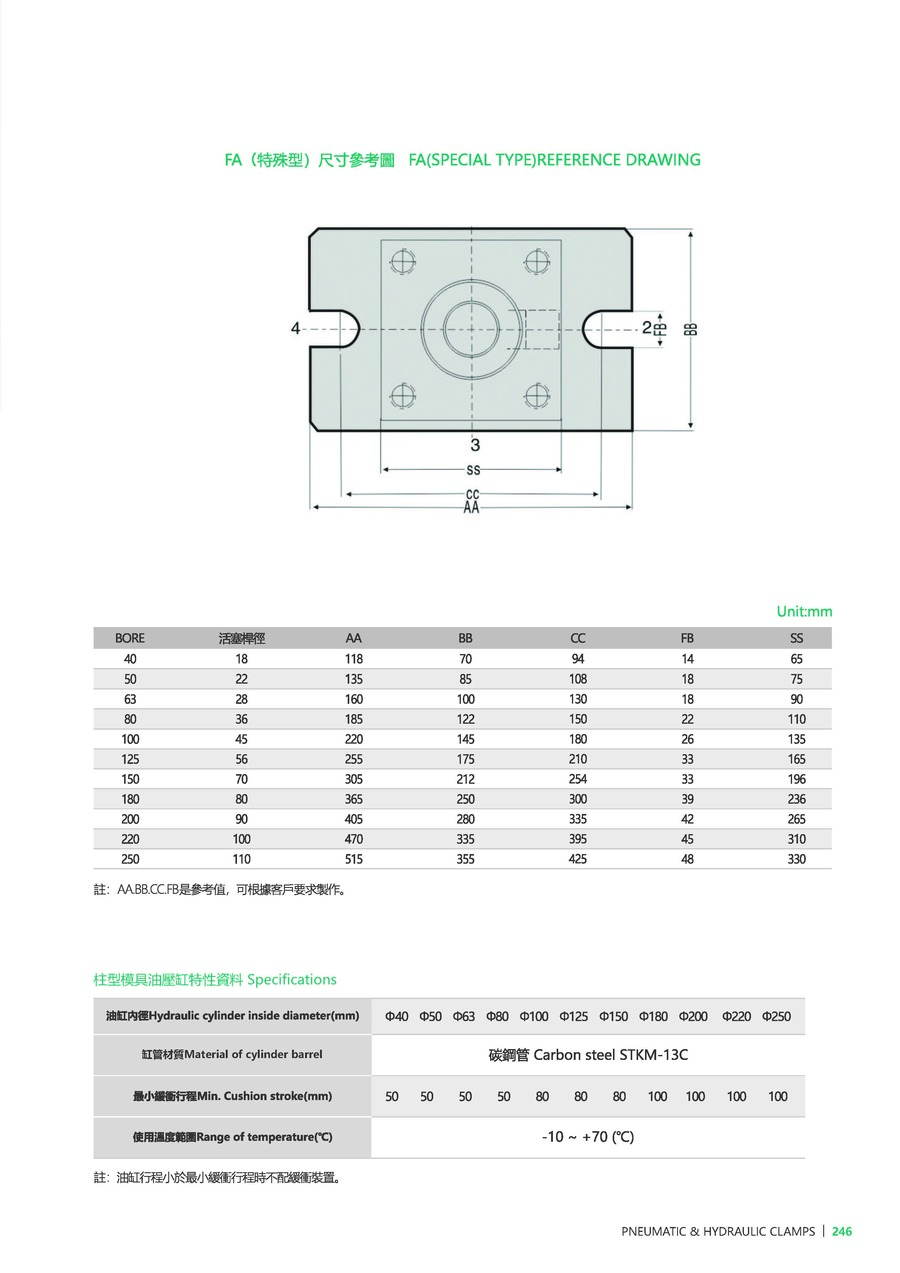

FA	安装型式	FA: 前法兰安装
80	油缸内径	Ø40, Ø50, Ø63, Ø80, Ø100, Ø125, Ø150, Ø180, Ø200, Ø220, Ø250
100	行程	依客户需求

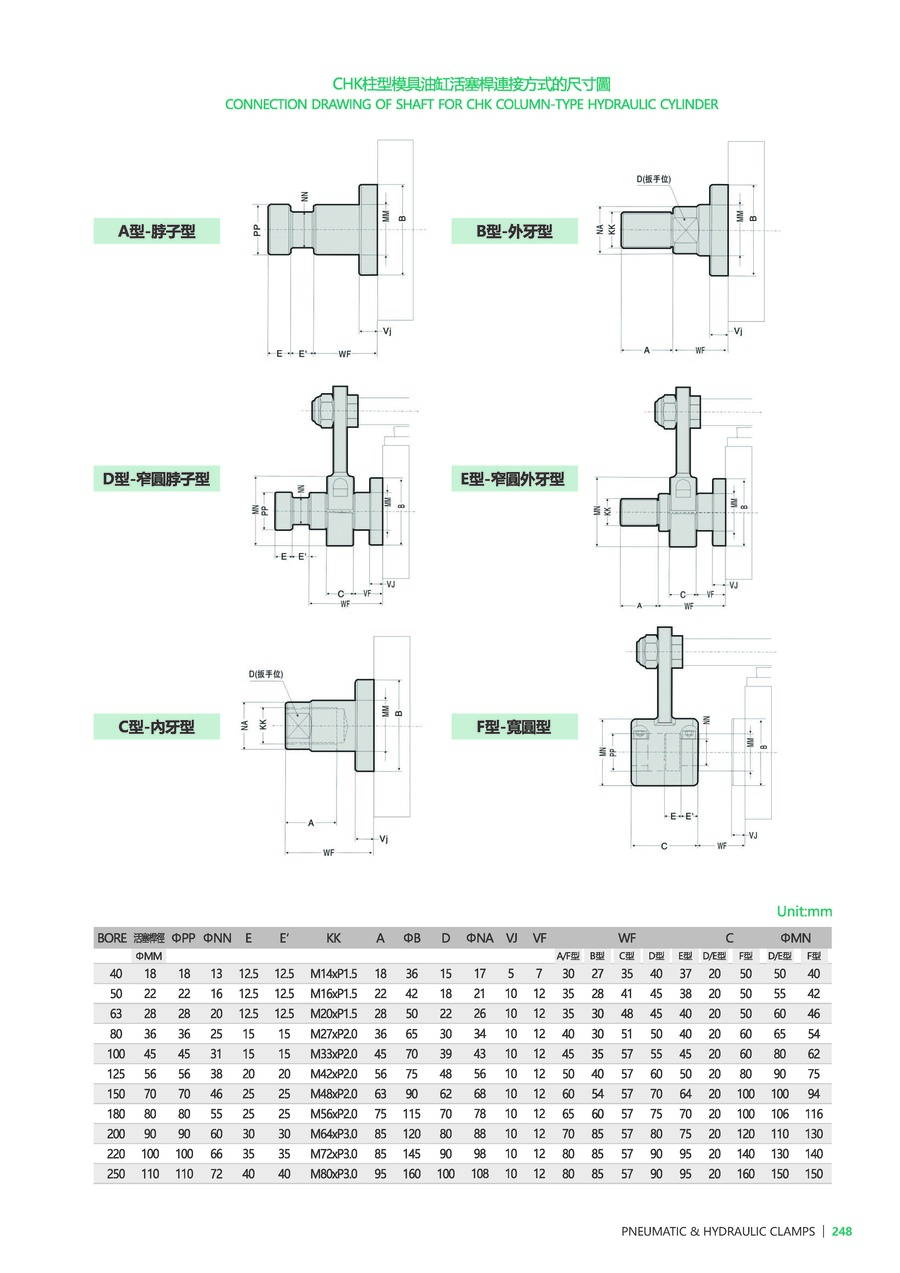

D	活塞杆连接方式	A: 脖子型, B: 外牙型, C: 内牙型, D: 窄圆脖子型, E: 窄圆外牙型, F: 宽圆型
S2	行程开关数量	S1: 1个, S2: 两个

型号	CHK-40	CHK-50	CHK-63	CHK-80	CHK-100	CHK-125	CHK-150	CHK-180	CHK-200	CHK-220	CHK-250
油缸内径(mm)	Ø40	Ø50	Ø63	Ø80	Ø100	Ø125	Ø150	Ø180	Ø200	Ø220	Ø250
最小缓冲行程(mm)	50	50	50	50	80	80	80	100	100	100	100
使用温度(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
