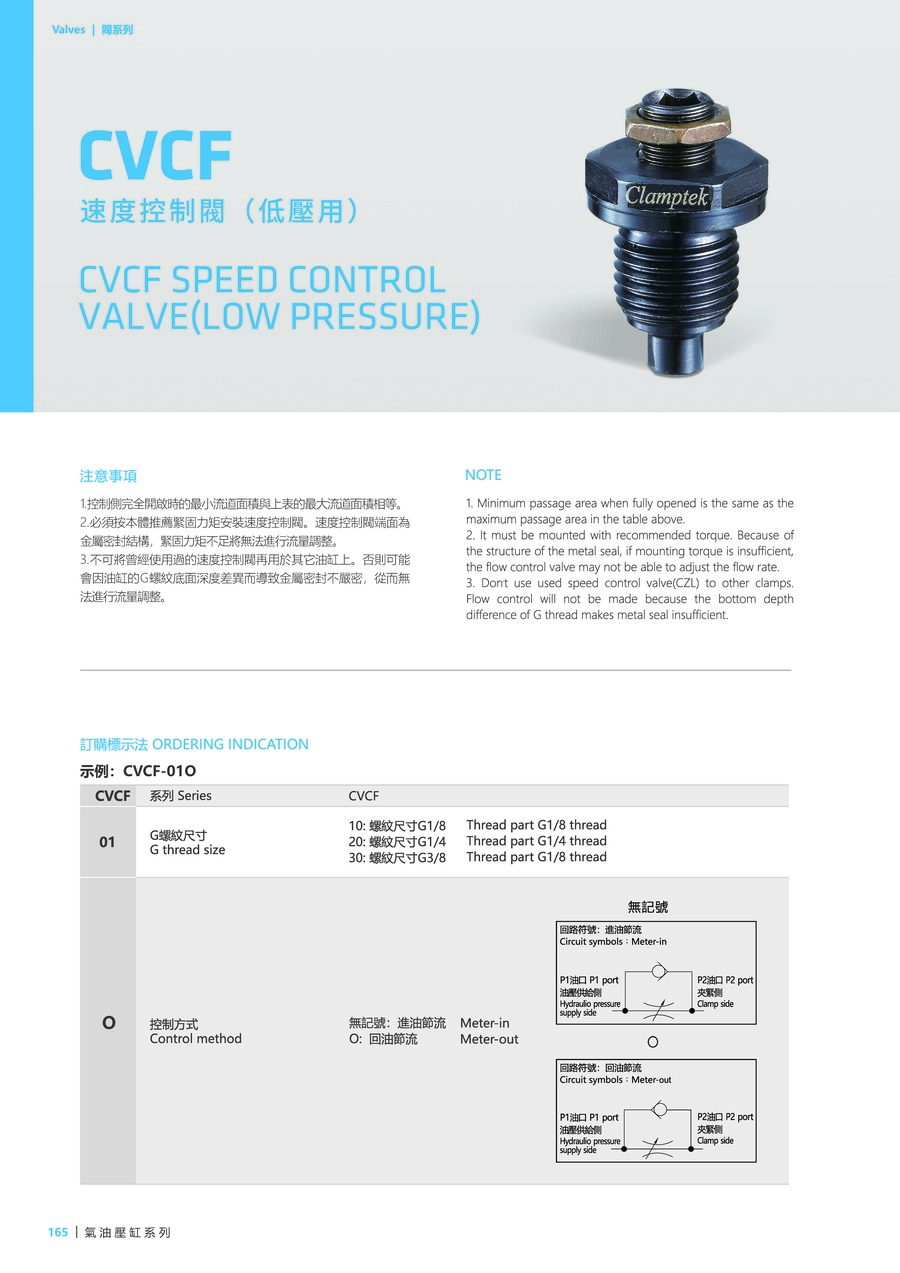

注意事项：
1. 控制侧完全开启时的最小流道面积与上表的最大流道面积相等。
2. 必须按本体推荐紧固力矩安装速度控制阀。速度控制阀端面为金属密封结构，紧固力矩不足将无法进行流量调整。
3. 不可将曾经使用过的速度控制阀再用于其它油缸上，否则可能会因油缸的G螺纹底面深度差异而导致金属密封不严密，从而无法进行流量调整。
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。
1. 控制侧完全开启时的最小流道面积与上表的最大流道面积相等。
2. 必须按本体推荐紧固力矩安装速度控制阀。速度控制阀端面为金属密封结构，紧固力矩不足将无法进行流量调整。
3. 不可将曾经使用过的速度控制阀再用于其它油缸上，否则可能会因油缸的G螺纹底面深度差异而导致金属密封不严密，从而无法进行流量调整。
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。
订购标示法
| CVCF | 系列 | CVCF |
|---|---|---|
| 01 | G螺纹尺寸 | 10: 螺纹尺寸G1/8, 20: 螺纹尺寸G1/4, 30: 螺纹尺寸G3/8 |
| O | 控制方式 | 无记号: 进油节流, O: 回油节流 |
产品资料

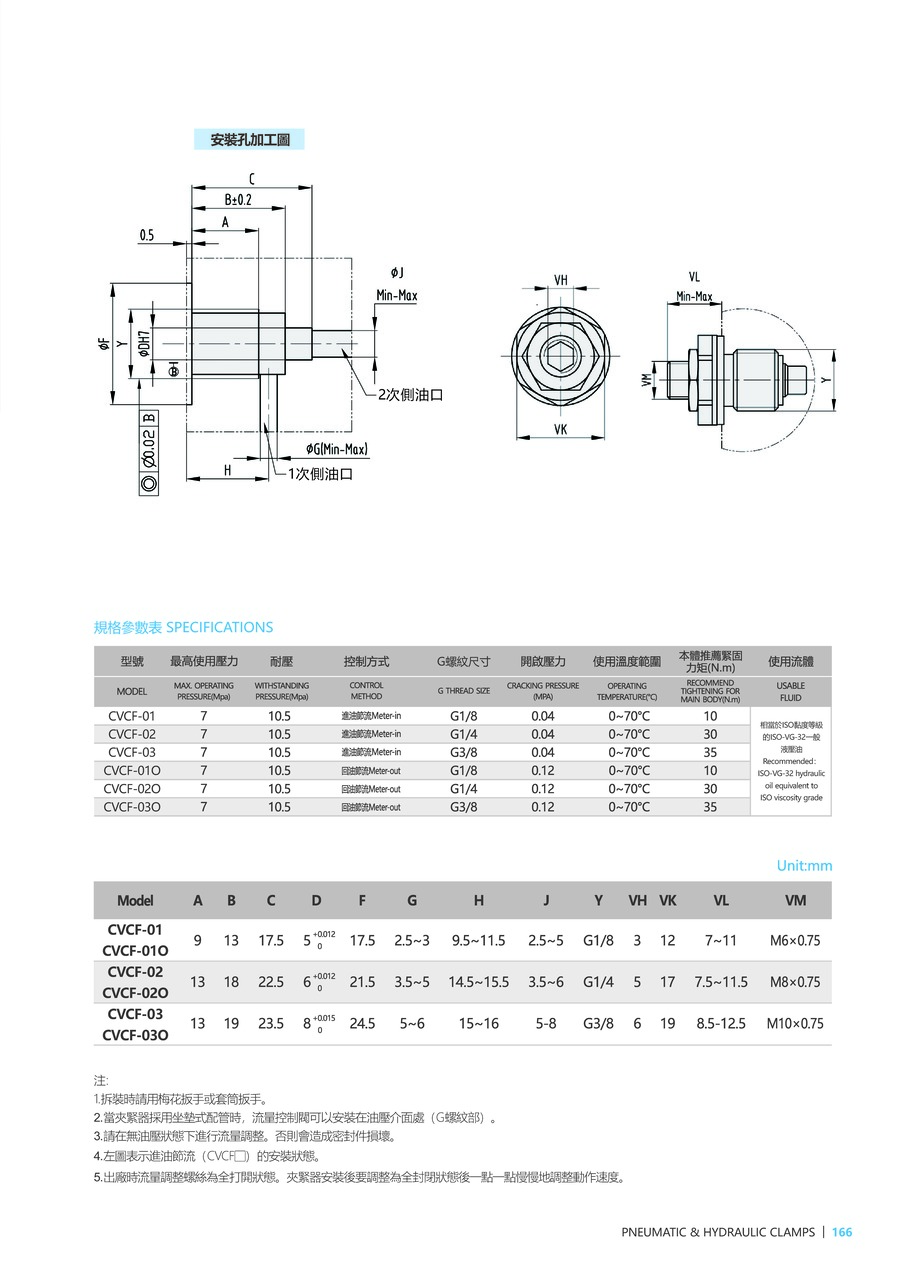

| 型号 | CVCF-01 | CVCF-02 | CVCF-03 | CVCF-01O | CVCF-02O | CVCF-03O |
|---|---|---|---|---|---|---|
| 最高使用压力(Mpa) | 7 | 7 | 7 | 7 | 7 | 7 |
| 耐压(Mpa) | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| 控制方式 | 進油節流 | 進油節流 | 進油節流 | 回油節流 | 回油節流 | 回油節流 |
| G螺纹尺寸 | G1/8 | G1/4 | G3/8 | G1/8 | G1/4 | G3/8 |
| 开启压力(Mpa) | 0.04 | 0.04 | 0.04 | 0.12 | 0.12 | 0.12 |
| 使用温度(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
| 本体推荐固力矩(N.m) | 10 | 30 | 35 | 10 | 30 | 35 |
