注意事项：
1. 控制侧完全开启时的最小流道面积与上表的最大流道面积相等。
2. 必须按本体推荐紧固力矩安装速度控制阀。速度控制阀端面为金属密封结构，紧固力矩不足将无法进行流量调整。
3. 不可将曾经使用过的速度控制阀再用于其它油缸上，否则可能会因油缸的G螺纹底面深度差异而导致金属密封不严密，从而无法进行流量调整。
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。
1. 控制侧完全开启时的最小流道面积与上表的最大流道面积相等。
2. 必须按本体推荐紧固力矩安装速度控制阀。速度控制阀端面为金属密封结构，紧固力矩不足将无法进行流量调整。
3. 不可将曾经使用过的速度控制阀再用于其它油缸上，否则可能会因油缸的G螺纹底面深度差异而导致金属密封不严密，从而无法进行流量调整。
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

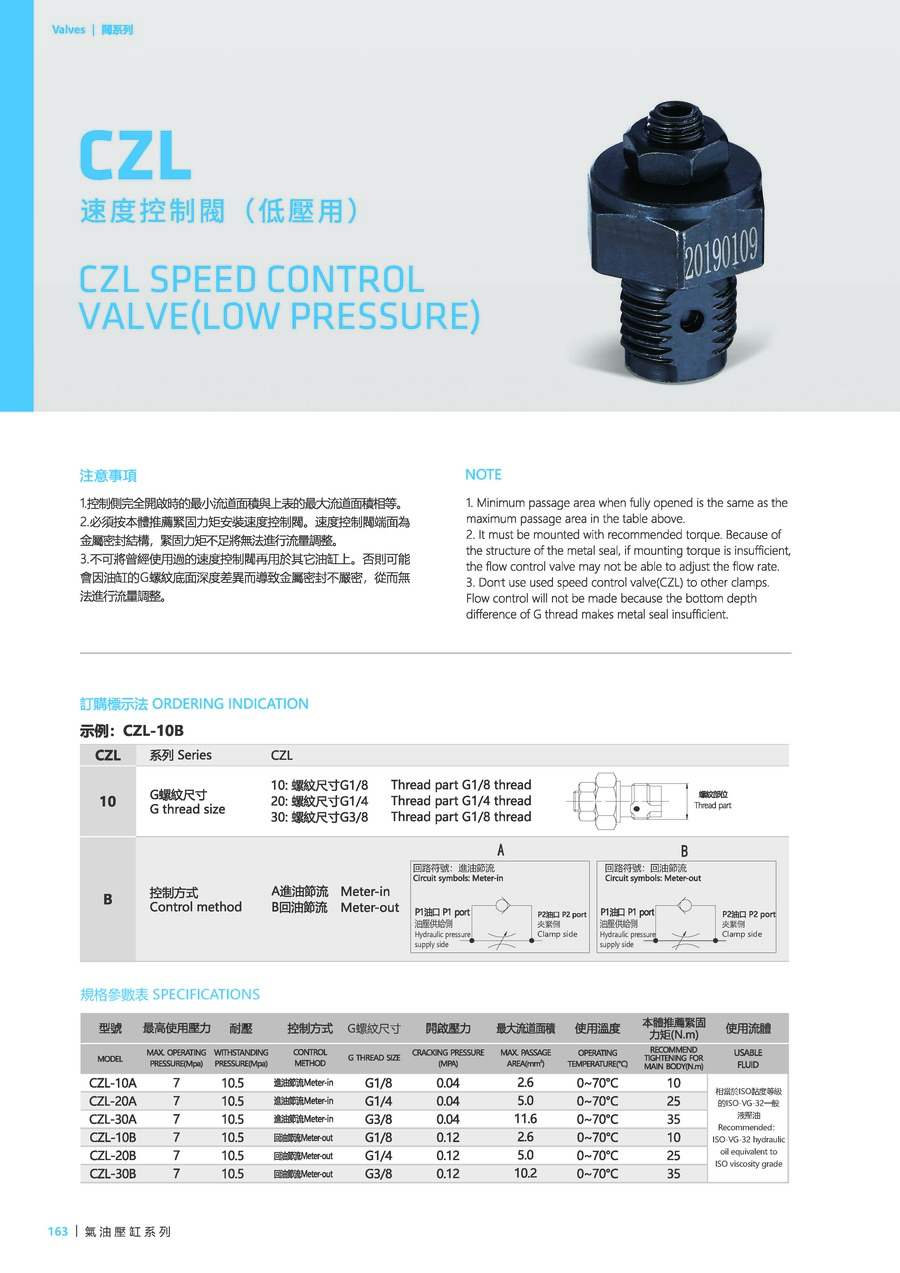

订购标示法
| CZL | 系列 | CZL |
|---|---|---|
| 10 | G螺纹尺寸 | 10: 螺纹尺寸G1/8, 20: 螺纹尺寸G1/4, 30: 螺纹尺寸G3/8 |
| B | 控制方式 | A: 进油节流, B: 回油节流 |
产品资料
| 型号 | CZL-10A | CZL-20A | CZL-30A | CZL-10B | CZL-20B | CZL-30B |
|---|---|---|---|---|---|---|
| 最高使用压力(Mpa) | 7 | 7 | 7 | 7 | 7 | 7 |
| 耐压(Mpa) | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| 控制方式 | 進油節流 | 進油節流 | 進油節流 | 回油節流 | 回油節流 | 回油節流 |
| G螺纹尺寸 | G1/8 | G1/4 | G3/8 | G1/8 | G1/4 | G3/8 |
| 开启压力(Mpa) | 0.04 | 0.04 | 0.04 | 0.12 | 0.12 | 0.12 |
| 最大流道面积(mm²) | 2.6 | 5 | 11.6 | 2.6 | 5 | 10.2 |
| 使用温度(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
| 本体推荐固力矩(N.m) | 10 | 25 | 35 | 10 | 25 | 35 |
