CFP
产品资讯

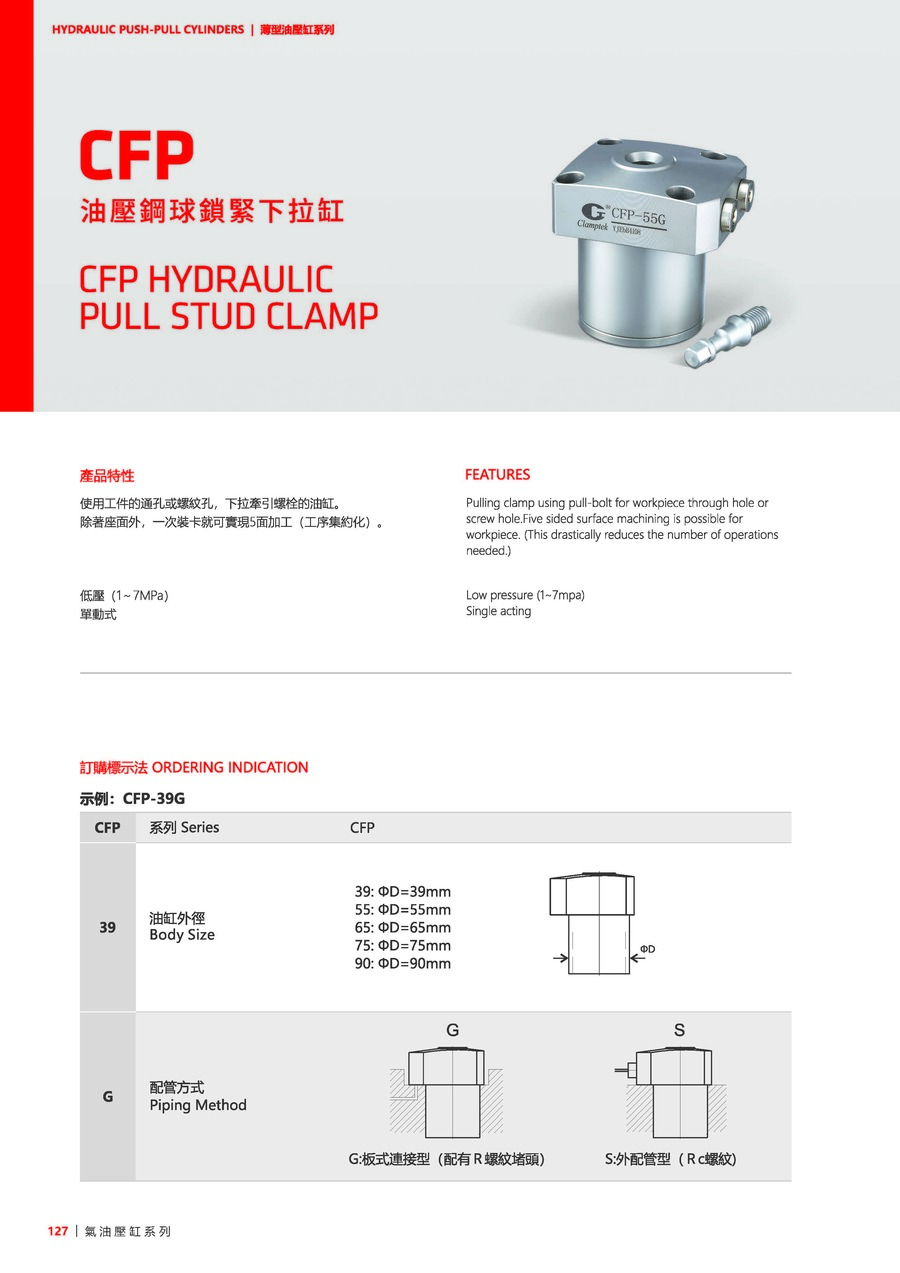

使用工件的通孔或螺纹孔，下拉牵引螺栓的油缸。
除着座面外，一次装卡就可实现5面加工(工序集约化)。
低压(1~7MPa)。
单动式。
除着座面外，一次装卡就可实现5面加工(工序集约化)。
低压(1~7MPa)。
单动式。
产品中心
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。
相当于ISO黏度等级的ISO-VG-32一般液压油。
订购标示法
| CFP | 系列 | CFP |
|---|---|---|
| 39 | 油缸外径 | 39: ØD=39mm, 55: ØD=55mm, 65: ØD=65mm, 75: ØD=75mm, 90: ØD=90mm |
| G | 配管方式 | G: 板式连接型(配有R螺纹堵头), S: 外配管型(Rc螺纹) |

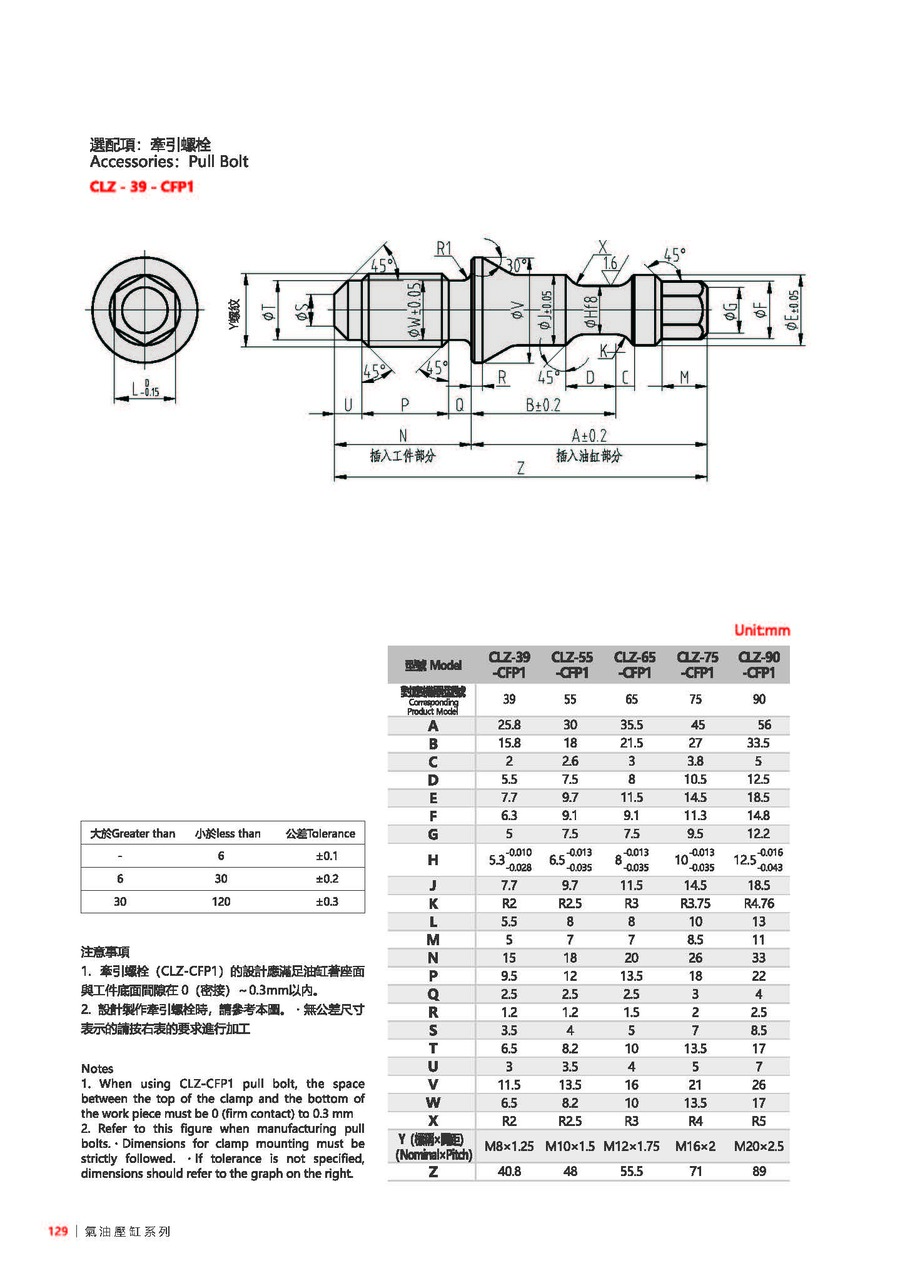

产品资料

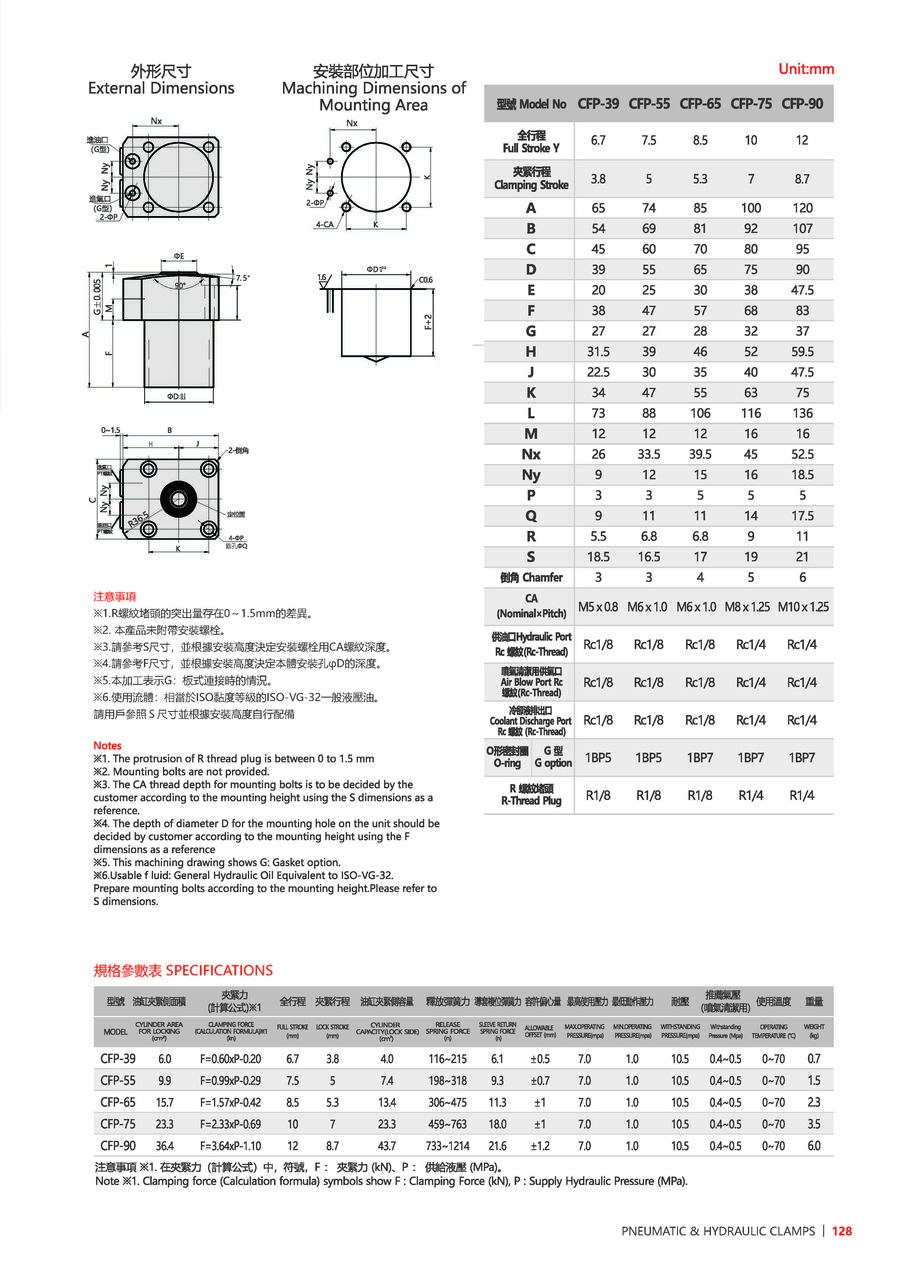

| 型号 | CFP-39 | CFP-55 | CFP-65 | CFP-75 | CFP-90 |
|---|---|---|---|---|---|
| 油缸夹紧侧面积(cm²) | 6 | 9.9 | 15.7 | 23.3 | 36.4 |
| 夹紧力计算公式(KN) | F=0.60xP-0.20 | F=0.99xP-0.29 | F=1.57xP-0.42 | F=2.33xP-0.69 | F=3.64xP-1.10 |
| 全行程(mm) | 6.7 | 7.5 | 8.5 | 10 | 12 |
| 夹紧行程(mm) | 3.8 | 5 | 5.3 | 7 | 8.7 |
| 油缸夹紧侧容量(cm³) | 4 | 7.4 | 13.4 | 23.3 | 43.7 |
| 释放弹簧力(N) | 116~215 | 198~318 | 306~475 | 459~763 | 733~1214 |
| 导套复位弹簧力(N) | 6.1 | 9.3 | 11.3 | 18 | 21.6 |
| 容许偏心量(mm) | ±0.5 | ±0.7 | ±1 | ±1 | ±1.2 |
| 最高使用压力(Mpa) | 7 | 7 | 7 | 7 | 7 |
| 最低动作压力(Mpa) | 1 | 1 | 1 | 1 | 1 |
| 耐压(Mpa) | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| 推荐气压(喷气清洁用)(Mpa) | 0.4~0.5 | 0.4~0.5 | 0.4~0.5 | 0.4~0.5 | 0.4~0.5 |
| 使用温度(°C) | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 |
| 重量(kg) | 0.7 | 1.5 | 2.3 | 3.5 | 6 |
