重複定位精度CVM: ± 3μm。
定位销与工件孔之间的间隙为零。

最大操作压力：70 kgf/cm²
最小操作压力：25 kgf/cm²

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

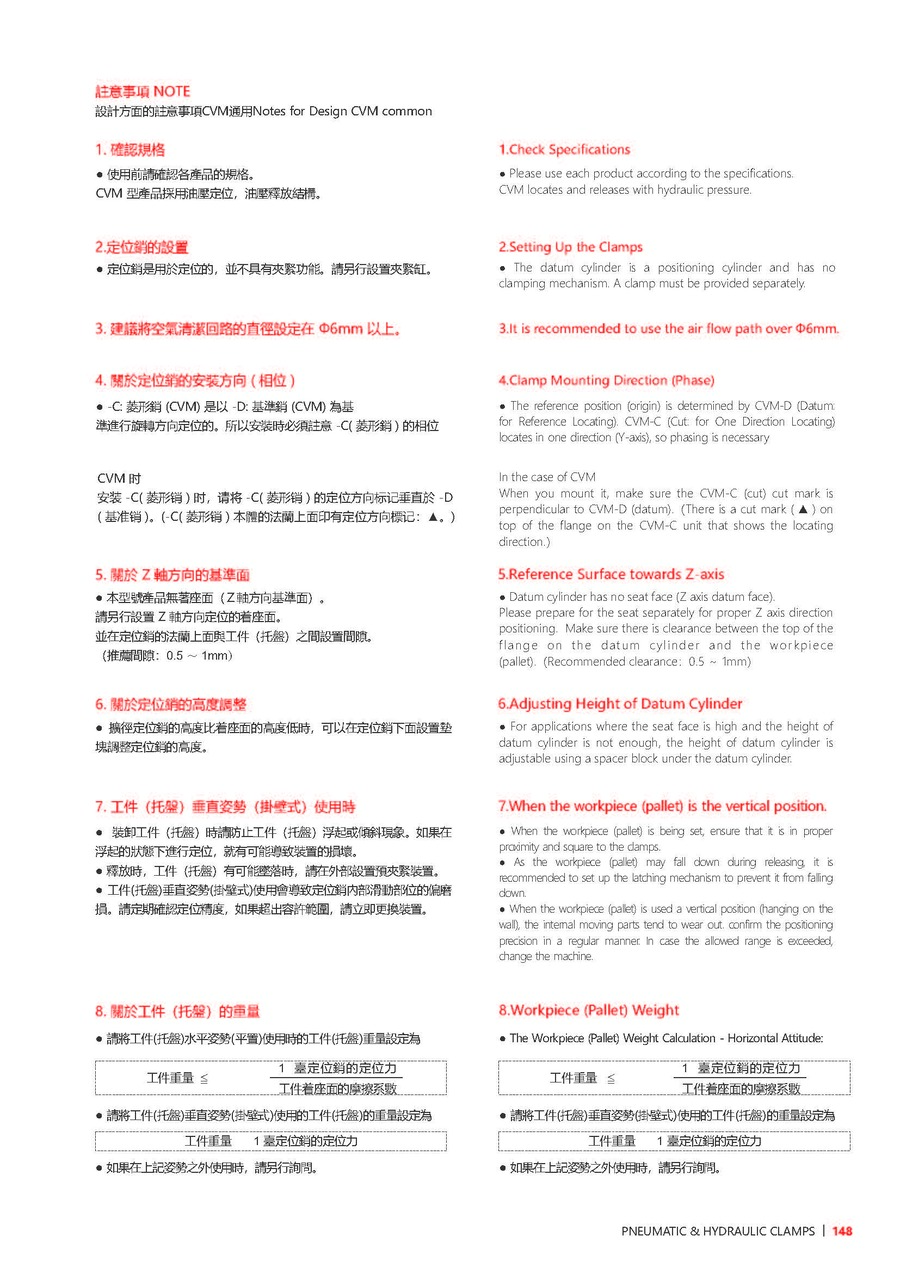

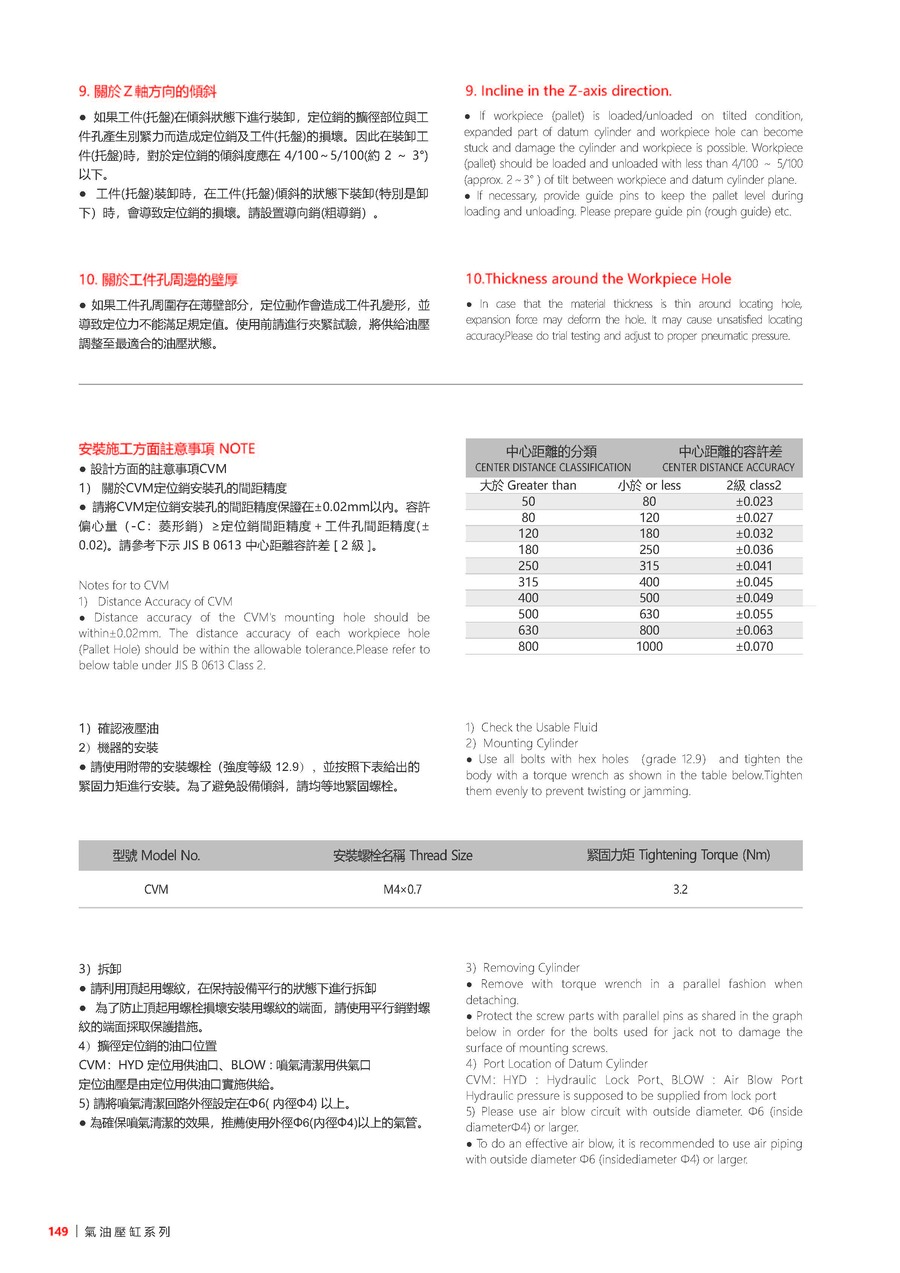

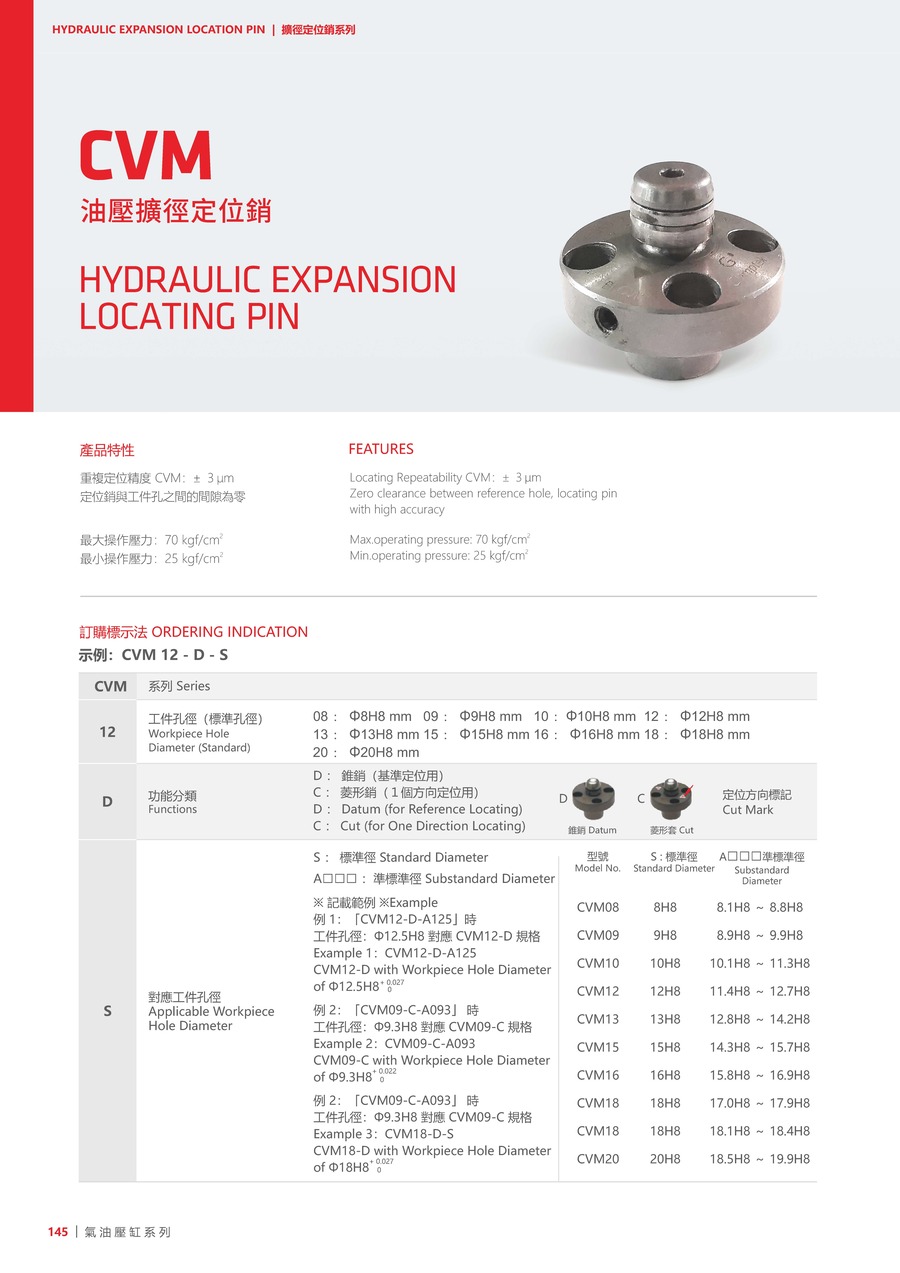

订购标示法

（例如：CVM12-D-S）

CVM	系列	CVM
12	工件孔径(标准孔径)	08: Φ8H8mm, 09: Φ9H8mm, 10: Φ10H8mm, 12: Φ12H8mm, 13: Φ13H8mm, 15: Φ15H8mm, 16: Φ16H8mm, 18: Φ18H8mm, 20: Φ20H8mm
D	功能分类	D: 锥销(基准定位用), C: 菱形销(1个方向定位用)
S	对应工件孔径	S: 标准径, A□□□: 准标准径

产品资料

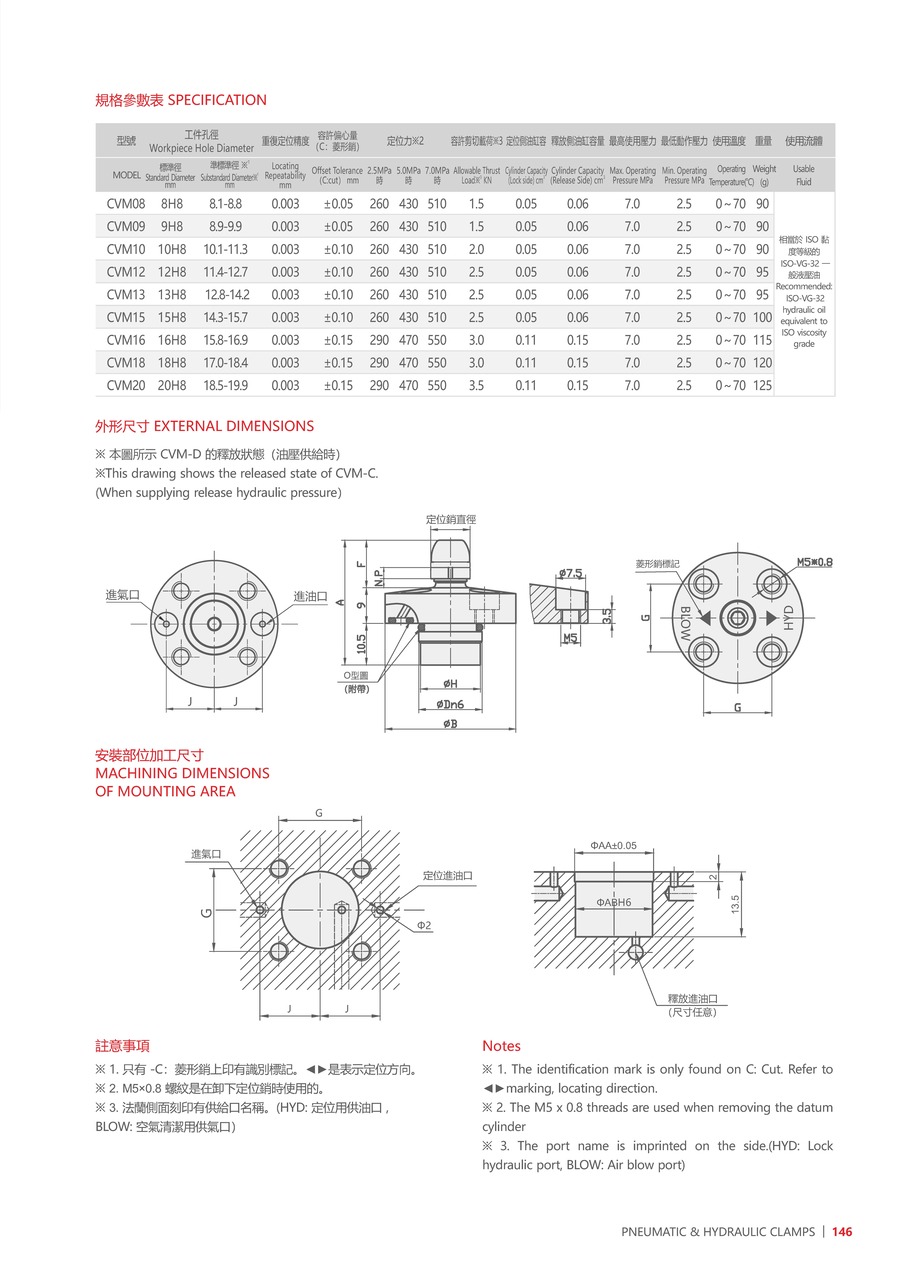

型号	CVM08	CVM09	CVM10	CVM12	CVM13	CVM15	CVM16	CVM18	CVM20
工件孔径(标准径)(mm)	8H8	9H8	10H8	12H8	13H8	15H8	16H8	18H8	20H8
工件孔径(准标准径)(mm)	8.1-8.8	8.9-9.9	10.1-11.3	11.4-12.7	12.8-14.2	14.3-15.7	15.8-16.9	17.0-18.4	18.5-19.9
重複定位精度(mm)	0.003	0.003	0.003	0.003	0.003	0.003	0.003	0.003	0.003
容许偏心量(C: 菱形销)(mm)	±0.05	±0.05	±0.10	±0.10	±0.10	±0.10	±0.15	±0.15	±0.15
定位力(2.5MPa时)	260	260	260	260	260	260	290	290	290
定位力(5.0MPa时)	430	430	430	430	430	430	470	470	470
定位力(7.0MPa时)	510	510	510	510	510	510	550	550	550
容许剪切载荷(KN)	1.5	1.5	2	2.5	2.5	2.5	3	3	3.5
定位侧油缸容量(cm³)	0.05	0.05	0.05	0.05	0.05	0.05	0.11	0.11	0.11
释放侧油缸容量(cm³)	0.06	0.06	0.06	0.06	0.06	0.06	0.15	0.15	0.15
最高使用压力(Mpa)	7	7	7	7	7	7	7	7	7
最低动作压力(Mpa)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
使用温度(°C)	0~70	0~70	0~70	0~70	0~70	0~70	0~70	0~70	0~70
重量(g)	90	90	90	95	95	100	115	120	125
