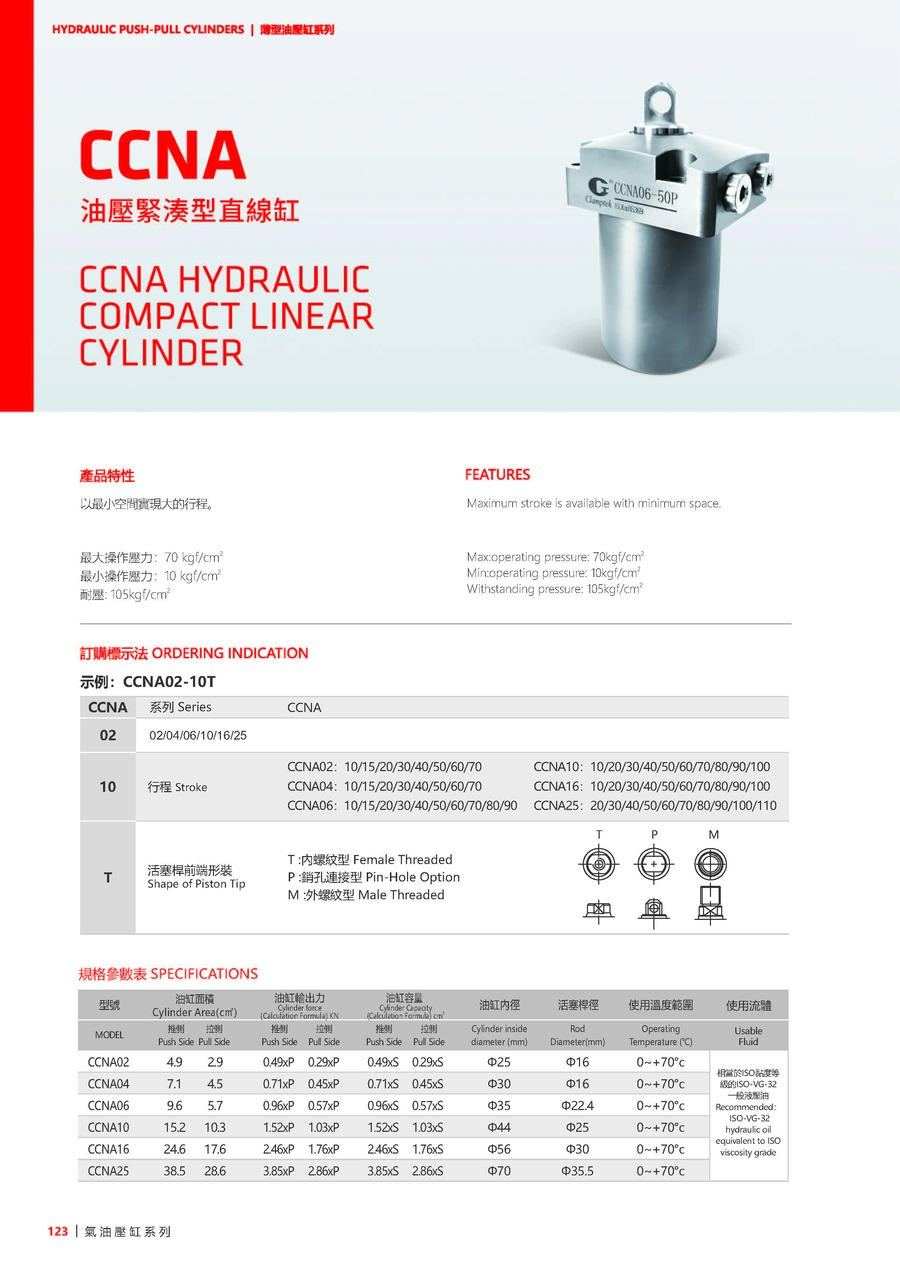

CCNA
产品资讯
以最小空间实现大的行程。
最大操作压力：70 kgf/cm²
最小操作压力：10 kgf/cm²
耐压：105 kgf/cm²
最大操作压力：70 kgf/cm²
最小操作压力：10 kgf/cm²
耐压：105 kgf/cm²
产品中心
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。
相当于ISO黏度等级的ISO-VG-32一般液压油。
订购标示法
| CCNA | 系列 | CCNA |
|---|---|---|
| 02 | - | 02, 04, 06, 10, 16, 25 |
| 10 | 行程 | CCNA02: 10, 15, 20, 30, 40, 50, 60, 70 / CCNA04: 10, 15, 20, 30, 40, 50, 60, 70 / CCNA06: 10, 15, 20, 30, 40, 50, 60, 70, 80, 90 / CCNA10: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 / CCNA16: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 / CCNA25: 20, 30, 40, 50, 60, 70, 80, 90, 100, 110 |

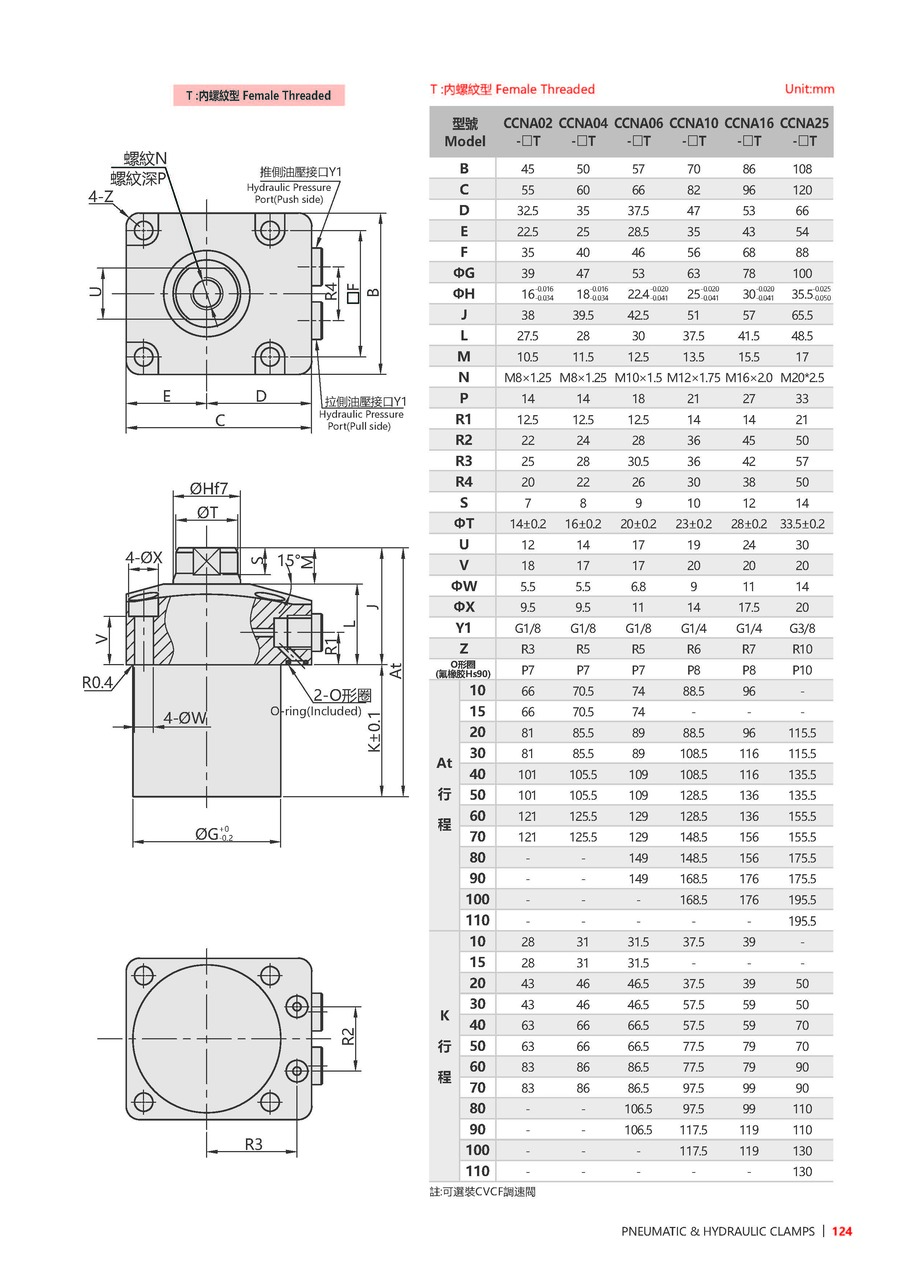

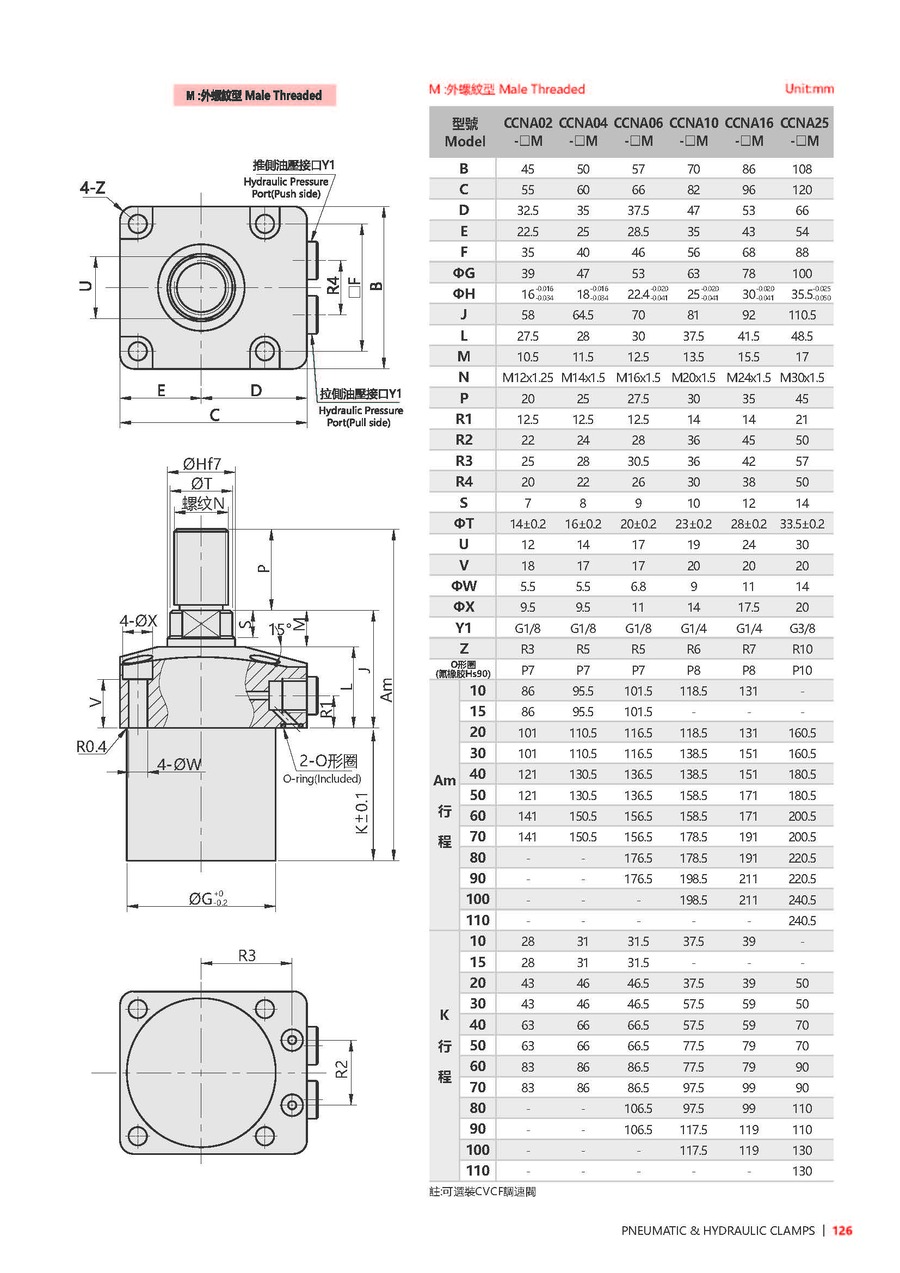

| T | 活塞杆前端形状 | T: 内螺纹型, P: 销孔连接型, M: 外螺纹型 |
产品资料
| 型号 | CCNA02 | CCNA04 | CCNA06 | CCNA10 | CCNA16 | CCNA25 |
|---|---|---|---|---|---|---|
| 油缸面積(推側)(cm²) | 4.9 | 7.1 | 9.6 | 15.2 | 24.6 | 38.5 |
| 油缸面積(拉側)(cm²) | 2.9 | 4.5 | 5.7 | 10.3 | 17.6 | 28.6 |
| 油缸輸出力(推側)(KN) | 0.49xP | 0.71xP | 0.96xP | 1.52xP | 2.46xP | 3.85xP |
| 油缸輸出力(拉側)(KN) | 0.29xP | 0.45xP | 0.57xP | 1.03xP | 1.76xP | 2.86xP |
| 油缸容量(推側)(cm³) | 0.49xS | 0.71xS | 0.96xS | 1.52xS | 2.46xS | 3.85xS |
| 油缸容量(拉側)(cm³) | 0.29xS | 0.45xS | 0.57xS | 1.03xS | 1.76xS | 2.86xS |
| 油缸內徑(mm) | Ø25 | Ø30 | Ø35 | Ø44 | Ø56 | Ø70 |
| 活塞桿徑(mm) | Ø16 | Ø16 | Ø22.4 | Ø25 | Ø30 | Ø35.5 |
| 使用溫度範圍(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
