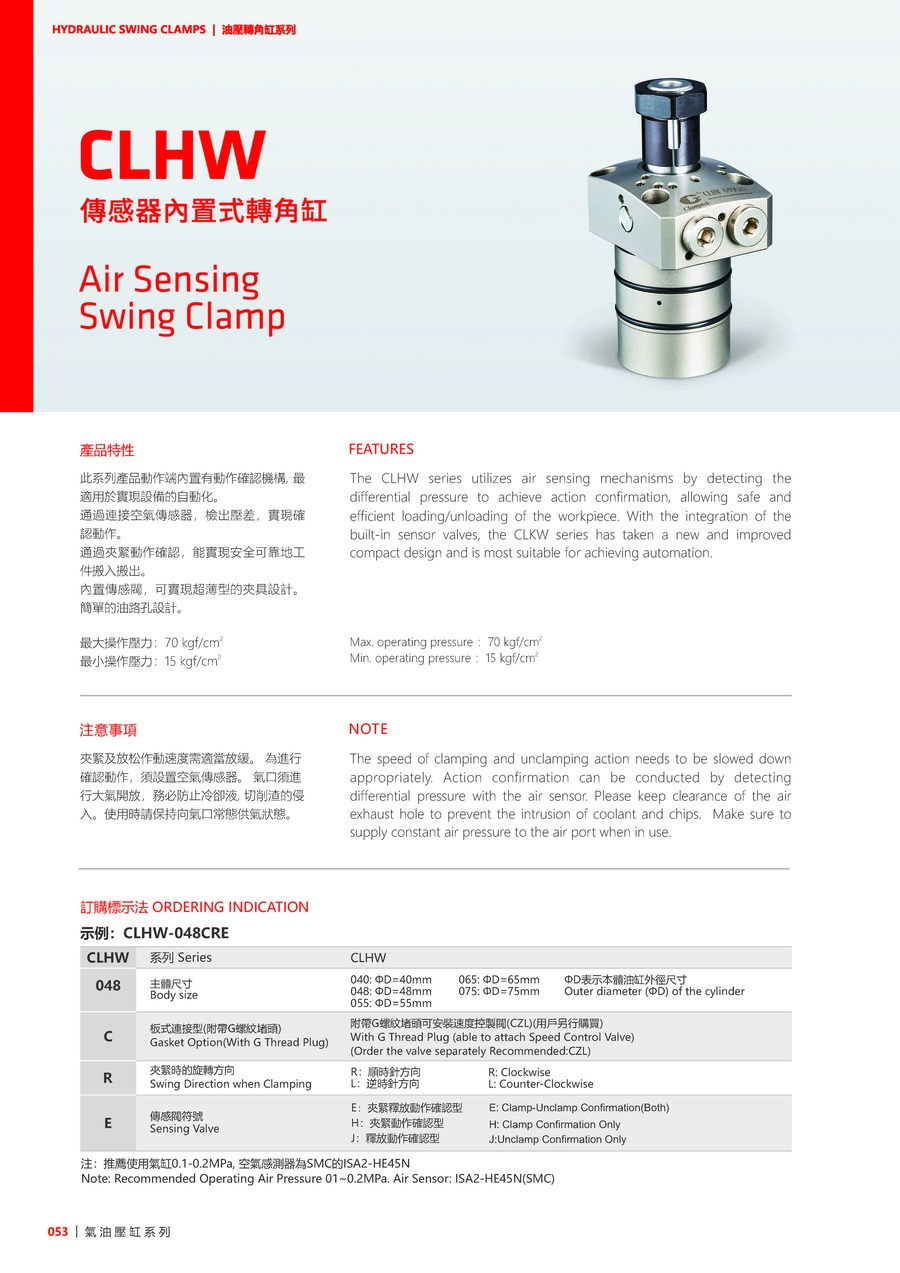

CLHW

此系列产品动作端内置有动作确认机构，最适用于实现设备的自动化。
通过连接空气传感器，检出压差，实现确认动作。
通过夹紧动作确认，能实现安全可靠地工件搬入搬出。
内置传感阀，可实现超薄型的夹具设计。简单的油路孔设计。

最大操作压力：70 kgf/cm²
最小操作压力：15 kgf/cm²

注意事项：
夹紧及放松作动速度需适当放缓。
为进行确认动作，需设置空气传感器。
气口需进行大气开放，务必防止冷却液，切削渣的侵入。
使用时请保持向气口常态供气状态。

备註：
推荐使用气缸0.1-0.2MPa，空气感测器为SMC的ISA2-HE45N。

（例如：CLHW-048CRE）

CLHW	系列	CLHW
048	主体尺寸	040: ØD=40mm, 048: ØD=48mm, 055: ØD=55mm, 065: ØD=65mm, 075: ØD=75mm(ΦD表示本體油缸外徑尺寸)
C	-	板式连接型(附带G螺纹堵头)(可安装速度控製阀(CZL)，用户另行购买)
R	夹紧时旋转方向	L: 逆时针 , R: 顺时针

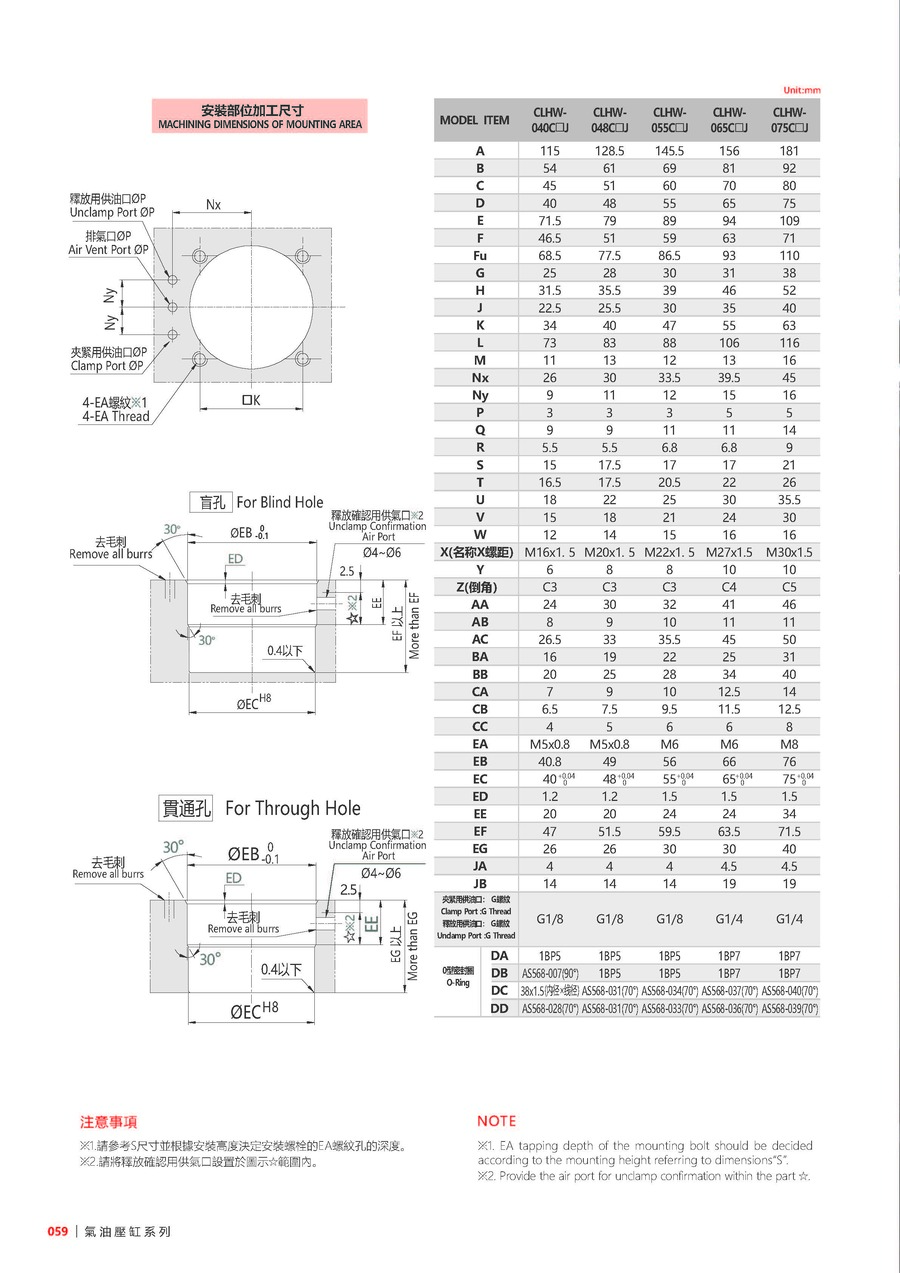

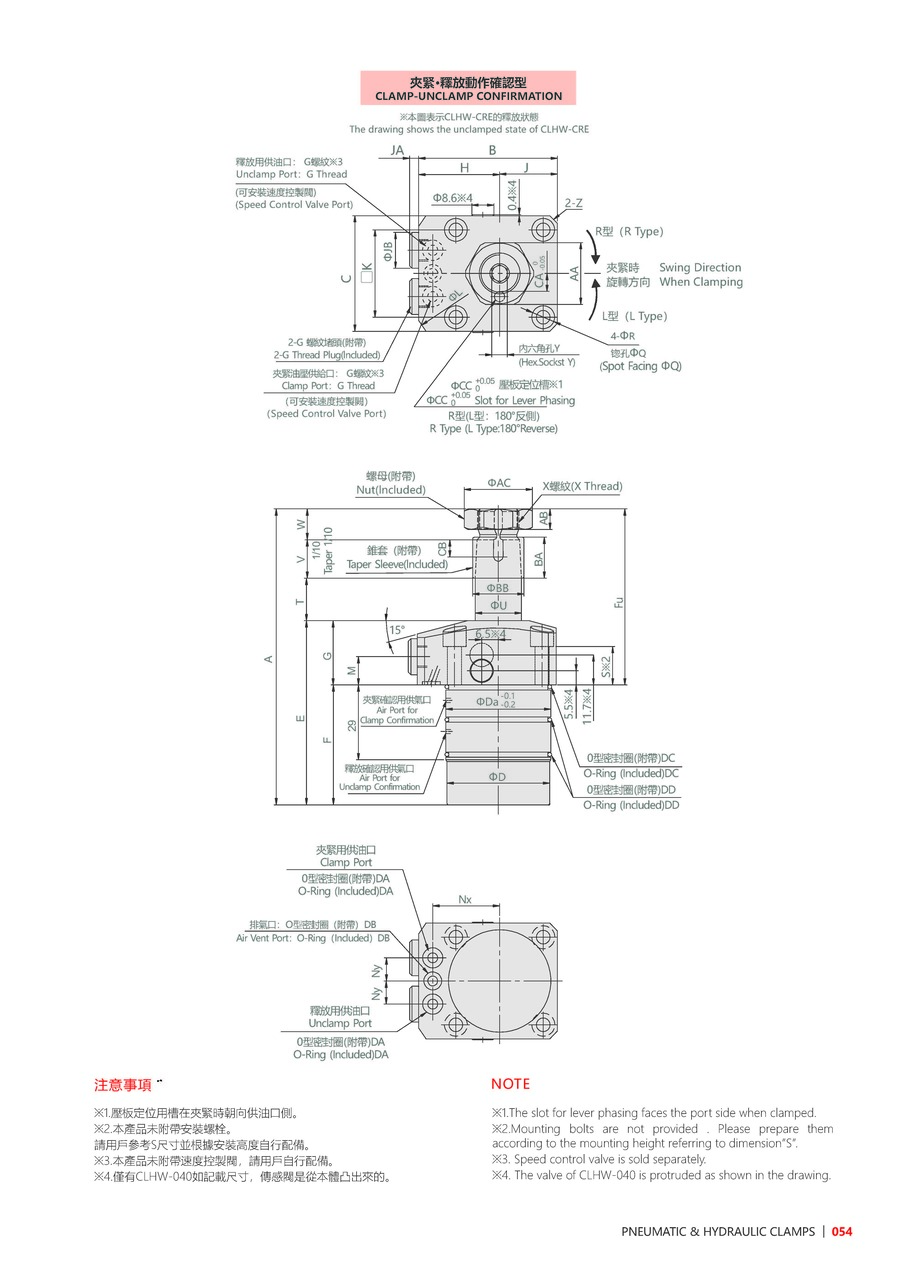

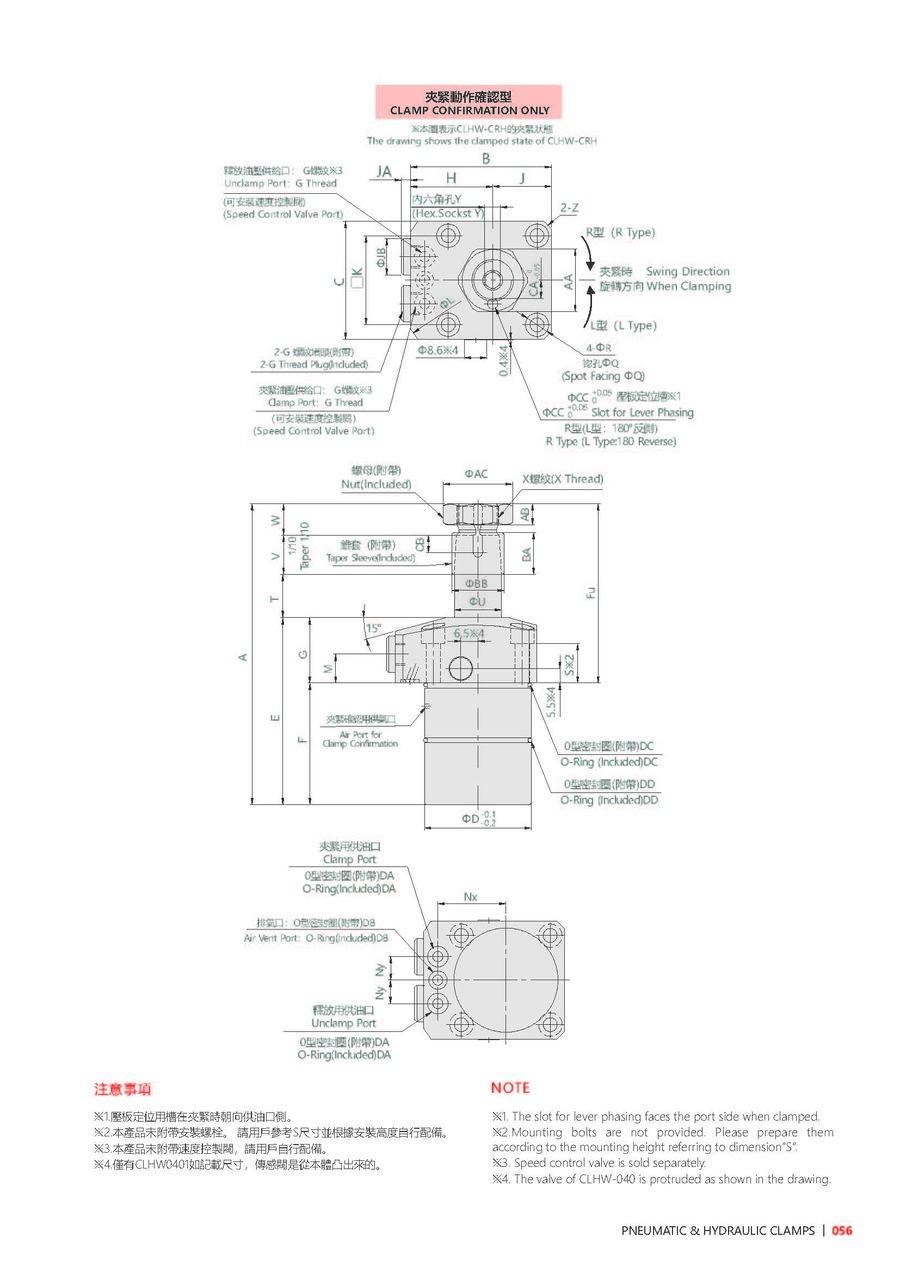

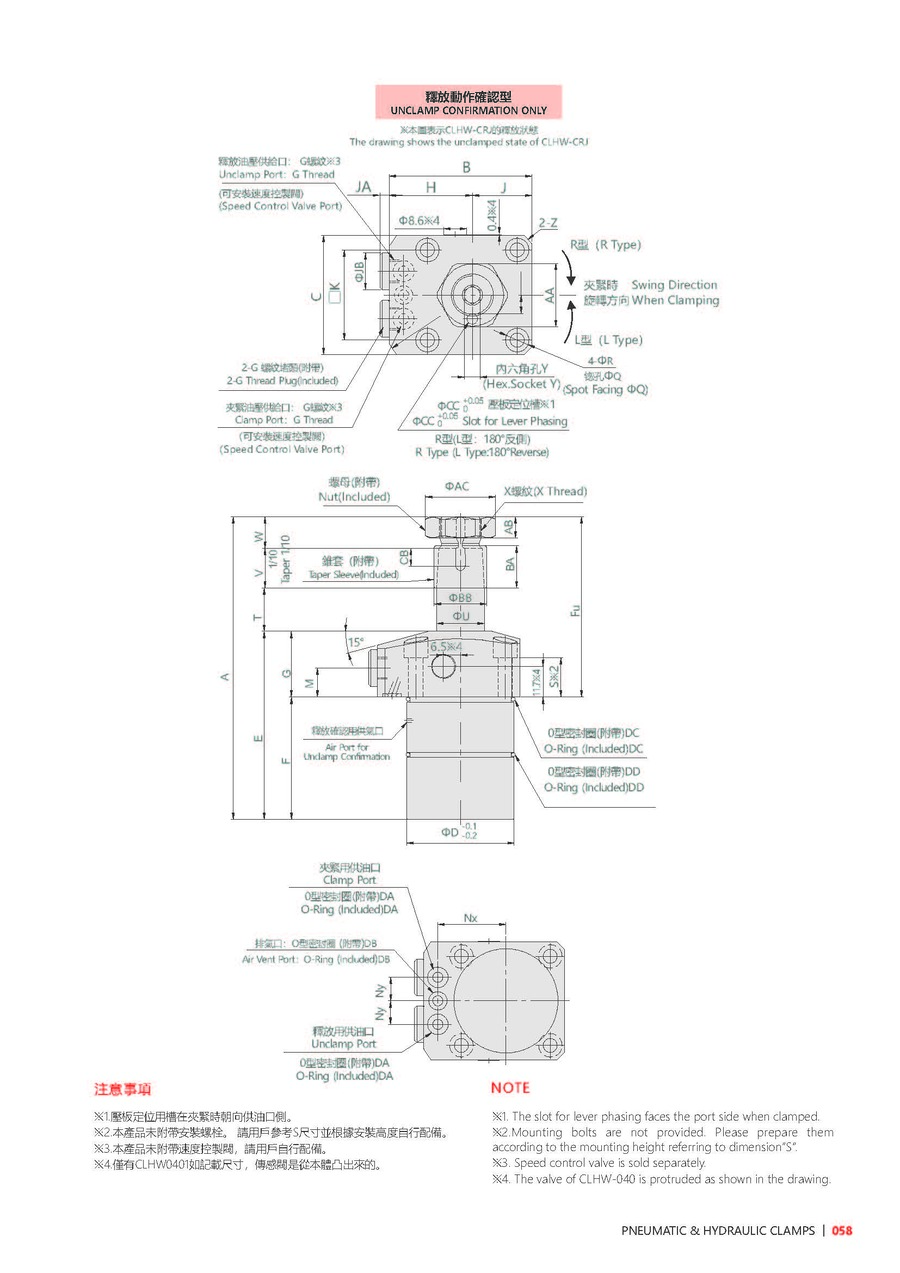

E	传感阀符号	E: 夹紧释放动作确认型, H: 夹紧动作确认型, J: 释放动作确认型

型号	CLHW-040	CLHW-048	CLHW-055	CLHW-065	CLHW-075
理论夹持力(70kgf/cm²)	350	486.5	721	938	1421
转角行程(mm)	6.5	7.5	8.5	10	12
夹紧行程(mm)	8	8	10	10	12
总行程(mm)	14.5	15.5	18.5	20	24
推出容积(cm³)	10.9	16.7	28.1	40.9	72.5
拉入容积(cm³)	7.3	10.8	19	26.7	48.7
推出受压面积(cm²)	7.54	10.75	15.2	20.42	30.18
拉入受压面积(cm²)	5	6.95	10.3	13.4	20.3
使用温度范围(°C)	0~+70°C	0~+70°C	0~+70°C	0~+70°C	0~+70°C
