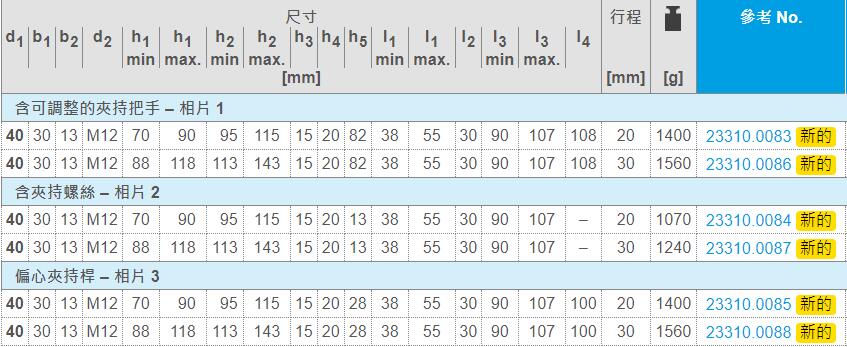

EH 23310.下压夹具 - 可移动的，尺寸 40(6种规格)
产品资讯
可移动的下压夹具被使用于因为工件而无法进行旋转运动的时候。
下压夹具具有以下优点:
• 借由向前或向后的移动夹爪，可以更轻松快速地更换工件。
• 水平方向的夹持范围是在 l1 min. 和 l1 max之间
• 在更换工件时，夹爪可从 l1 max.被向后推至尺寸 l2
• 借由夹持螺丝、可调节夹持把手或双偏心夹持把手进行快速手动夹持
• 使用定位环 EH 23310.0350可以固定夹持位置这里 h1 min至少增加 7 mm(行程减少 7 mm)
• 紧凑的设计，因此夹持时的空间需求较小
• 使用高度调节缸，即使是大的夹持高度也能轻松调节
「材质」
•表面硬化钢，表面硬化，染黑和研磨
「组装」
下压夹具有两种安装方式:
1. 在T型槽中，使用T形槽的螺母 DIN 508(EH23010.)。
2. 用固定螺丝直接固定在夹具等等的嵌装板上。
缸体必须接触整个表面。
「操作」
1. 向后推动夹爪。
2. 嵌入工件。
3. 将夹爪向前推。
4. 用滚花螺丝调整夹爪的夹持位置。
5. 用滚花螺母固定/锁定夹持位置。
