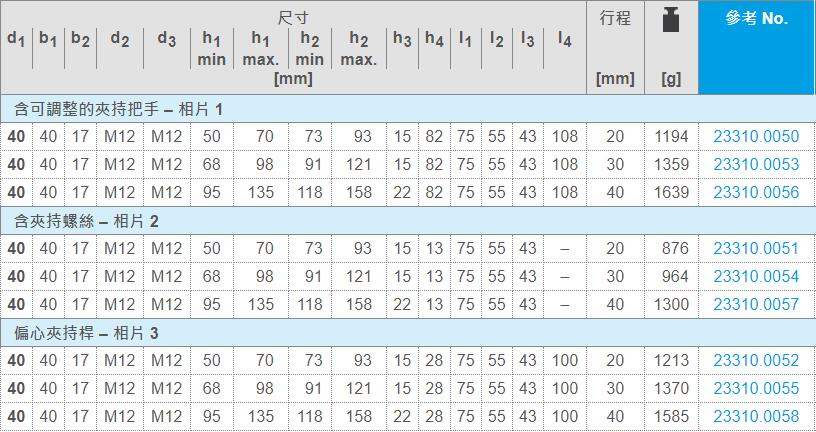

EH 23310.下压夹具 - 旋转，尺寸 40(9种规格)
产品资讯
借由手动旋转夹爪，通用机械夹持元件可以快速且舒适地更换以及夹持工件。
下压夹具具有以下优点：
• 借由夹持螺丝、可调节夹持把手或双偏心夹持把手进行快速手动夹持
• 透过左右的摆动夹爪，可更轻松和快速地更换工件。可借由定位环 EH 23310.350 连续改变设定
• 使用定位环 EH 23310.0350 时，可以重复进行精确的夹紧。这里 h1 min.增加至少 7 mm(行程减少 7 mm)
• 紧凑的设计，因此夹持时的空间需求较小
• 使用高度调节缸，即使是大的夹持高度也能轻松调节
「材质」
•表面硬化钢，表面硬化，染黑和研磨
「组装」
下压夹具有两种安装方式:
1. 在T型槽中，使用T形槽的螺母 DIN 508(EH23010.)。
2. 用固定螺直接固定在夹具等等的嵌装板上。
缸体必须接触整个表面。
超过夹持高度会被高度限制抑制。
下压夹具具有以下优点：
• 借由夹持螺丝、可调节夹持把手或双偏心夹持把手进行快速手动夹持
• 透过左右的摆动夹爪，可更轻松和快速地更换工件。可借由定位环 EH 23310.350 连续改变设定
• 使用定位环 EH 23310.0350 时，可以重复进行精确的夹紧。这里 h1 min.增加至少 7 mm(行程减少 7 mm)
• 紧凑的设计，因此夹持时的空间需求较小
• 使用高度调节缸，即使是大的夹持高度也能轻松调节
「材质」
•表面硬化钢，表面硬化，染黑和研磨
「组装」
下压夹具有两种安装方式:
1. 在T型槽中，使用T形槽的螺母 DIN 508(EH23010.)。
2. 用固定螺直接固定在夹具等等的嵌装板上。
缸体必须接触整个表面。
超过夹持高度会被高度限制抑制。
