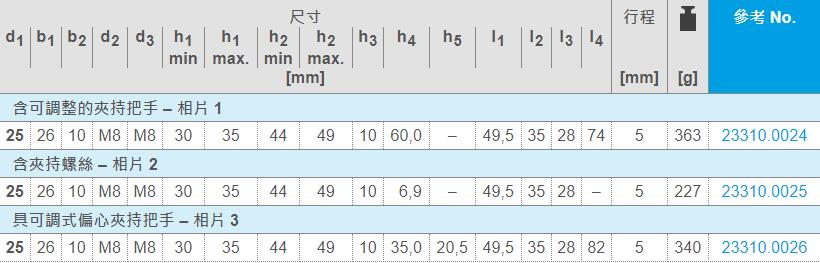

EH 23310.下压夹具 - 旋转，尺寸 25(3种规格)
产品资讯
借由手动旋转夹爪，通用机械夹持元件可以快速且舒适地更换以及夹持工件。
下压夹具具有以下优点:
• 借由夹持螺丝、可调节夹持把手或可调节偏心快速夹持把手进行快速手动夹持
• 透过左右的摆动夹爪，可轻松和快速地更换工件
• 由于紧凑的设计，减少了空间的需求
• 借由高度调节缸，即使较大的夹持高度也可轻松适配
「材质」
•表面硬化钢，表面硬化，染黑和研磨
「组装」
下压夹具有两种安装方式:
1. 在T型槽中，使用T形槽的螺母 DIN 508(EH23010.)。
2. 用固定螺丝直接固定在夹具等等的嵌装板上。
缸体必须接触整个表面。
下压夹具具有以下优点:
• 借由夹持螺丝、可调节夹持把手或可调节偏心快速夹持把手进行快速手动夹持
• 透过左右的摆动夹爪，可轻松和快速地更换工件
• 由于紧凑的设计，减少了空间的需求
• 借由高度调节缸，即使较大的夹持高度也可轻松适配
「材质」
•表面硬化钢，表面硬化，染黑和研磨
「组装」
下压夹具有两种安装方式:
1. 在T型槽中，使用T形槽的螺母 DIN 508(EH23010.)。
2. 用固定螺丝直接固定在夹具等等的嵌装板上。
缸体必须接触整个表面。
