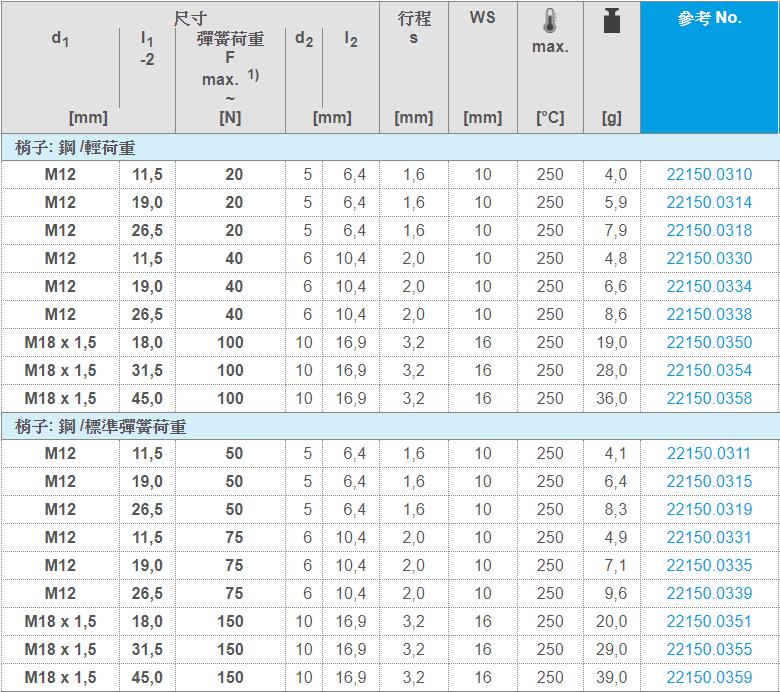

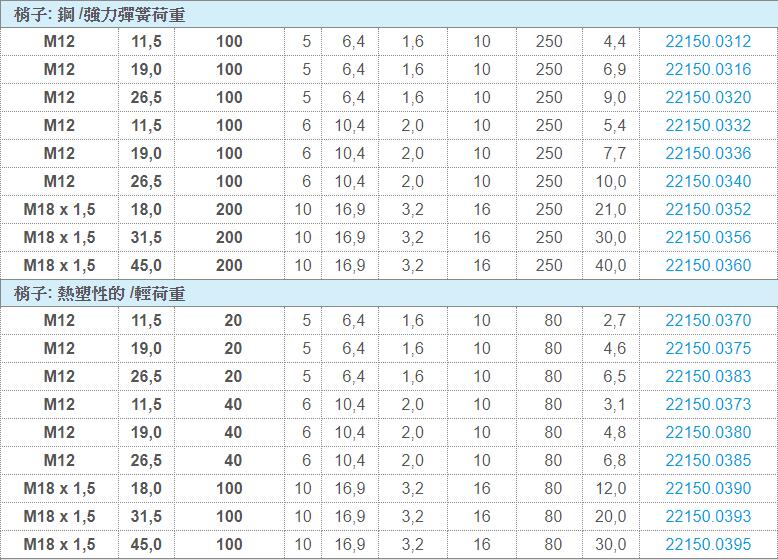

EH 22150.带螺纹，无密封(36种规格)
产品资讯
适用于定位和供压。
「材质」
本体：
•钢，镀锌
弹簧：
•不锈钢
•钢，染黑
•钢，镀锌
销：
•钢，表面硬化，镀锌
•得林塑胶 (POM)，白色
「组装」
侧向式定位柱透过安装工具来拧入安装。
用于计算装嵌孔中心距离之公式：l0 = z/2 + w + x，l0=中心距离, y=工件高度, w=工件长度, x=行程, z=档块直径
计算尺寸x: y大于或是等于 l2 - d2/2，然后 x = d2/2 - s或是y小于 l2 - d2/2，然后 x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]。
「特性」
轻弹簧荷重 = 不锈钢弹簧
标准弹簧荷重 = 钢，染黑弹簧
强化弹簧荷重 = 钢，镀锌弹簧
