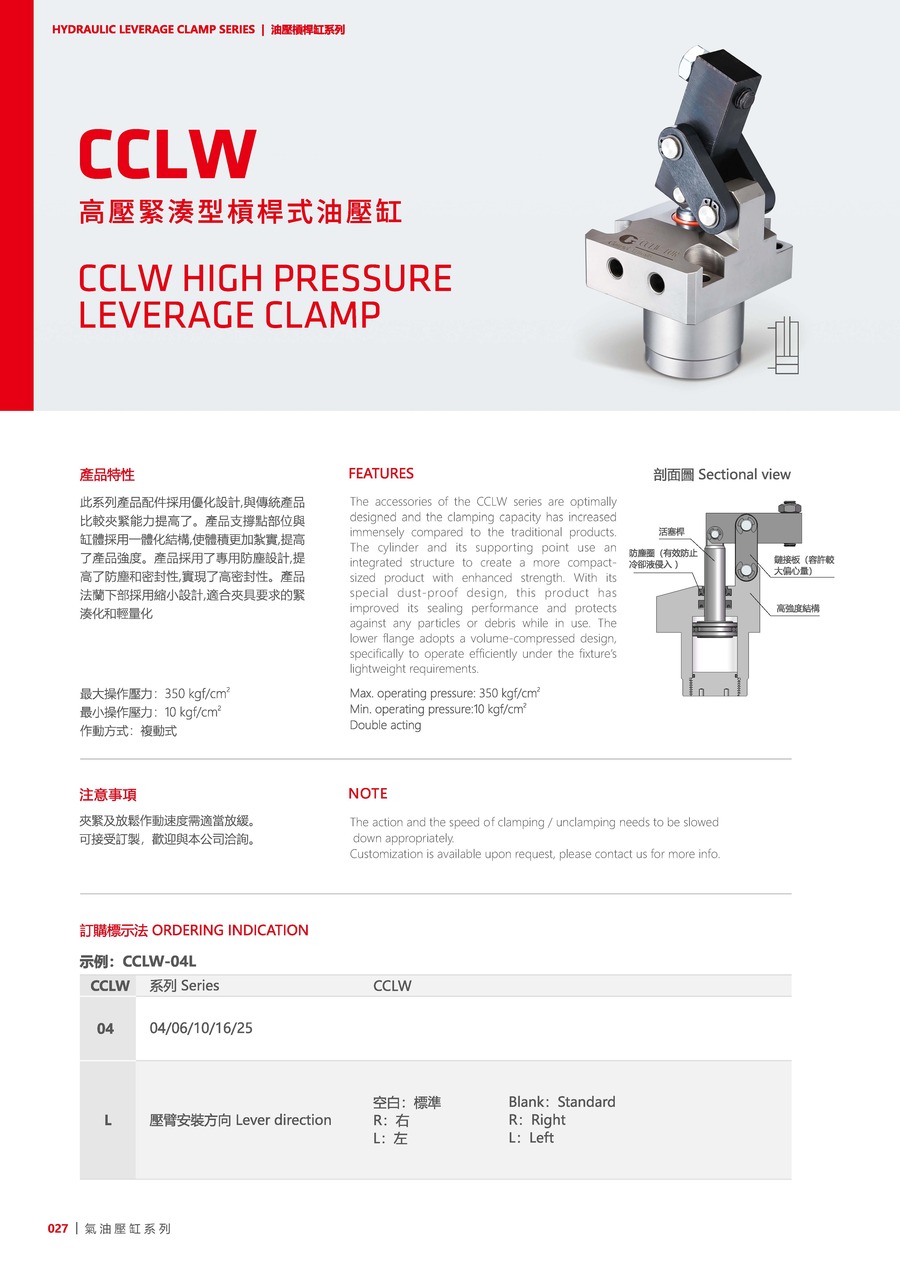

CCLW

产品资讯

此系列产品配件采用优化设计，与传统产品比较夹紧能力提高了。
产品支撑点部位与缸体采用一体化结构，使体积更加扎实，提高了产品强度。
产品采用了专用防尘设计，提高了防尘和密封性，实现了高密封性。
产品法兰下部采用缩小设计，适合夹具要求的紧凑化和轻量化。

最大操作压力：350 kgf/cm²
最小操作压力：10 kgf/cm²
作动方式：复动式
注意事项：
夹紧及放松作动速度需适当放缓。
可接受订制，欢迎与本公司洽询。

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

CCLW 系列 CCLW
04 - 04, 06, 10, 16, 25
L 压臂安装方向 空白: 标准, R: 右, L: 左

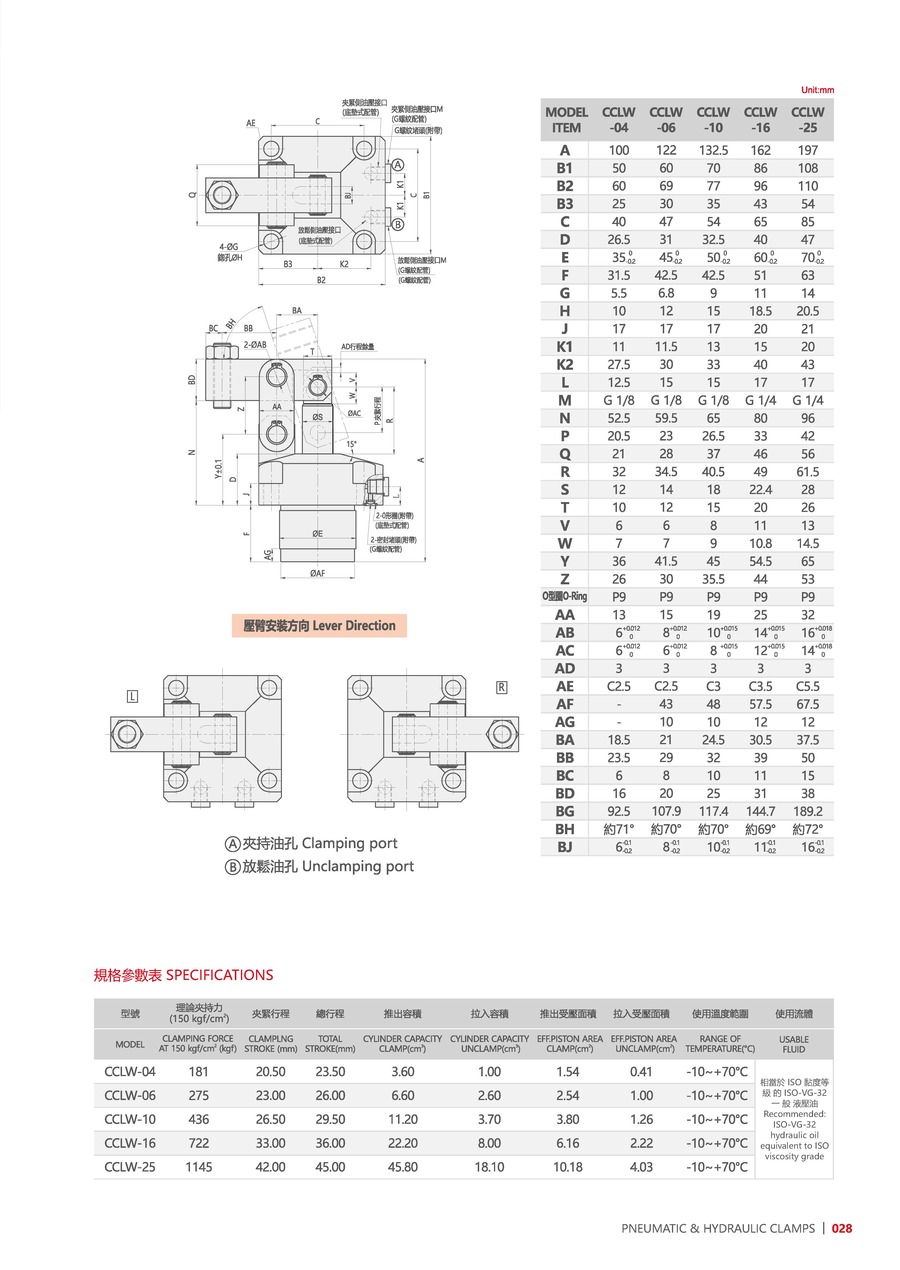

产品资料

型号 CCLW-04 CCLW-06 CCLW-10 CCLW-16 CCLW-25
理论夹持力(150kgf/cm²) 181 275 436 722 1145
夹紧行程(mm) 20.5 23 26.5 33 42
总行程(mm) 23.5 26 29.5 36 45
推出容积(cm³) 3.6 6.6 11.2 22.2 45.8
拉入容积(cm³) 1 2.6 3.7 8 18.1
推出受压面积(cm²) 1.54 2.54 3.8 6.16 10.18
拉入受压面积(cm²) 0.41 1 1.26 2.22 4.03
使用温度范围(°C) -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C
