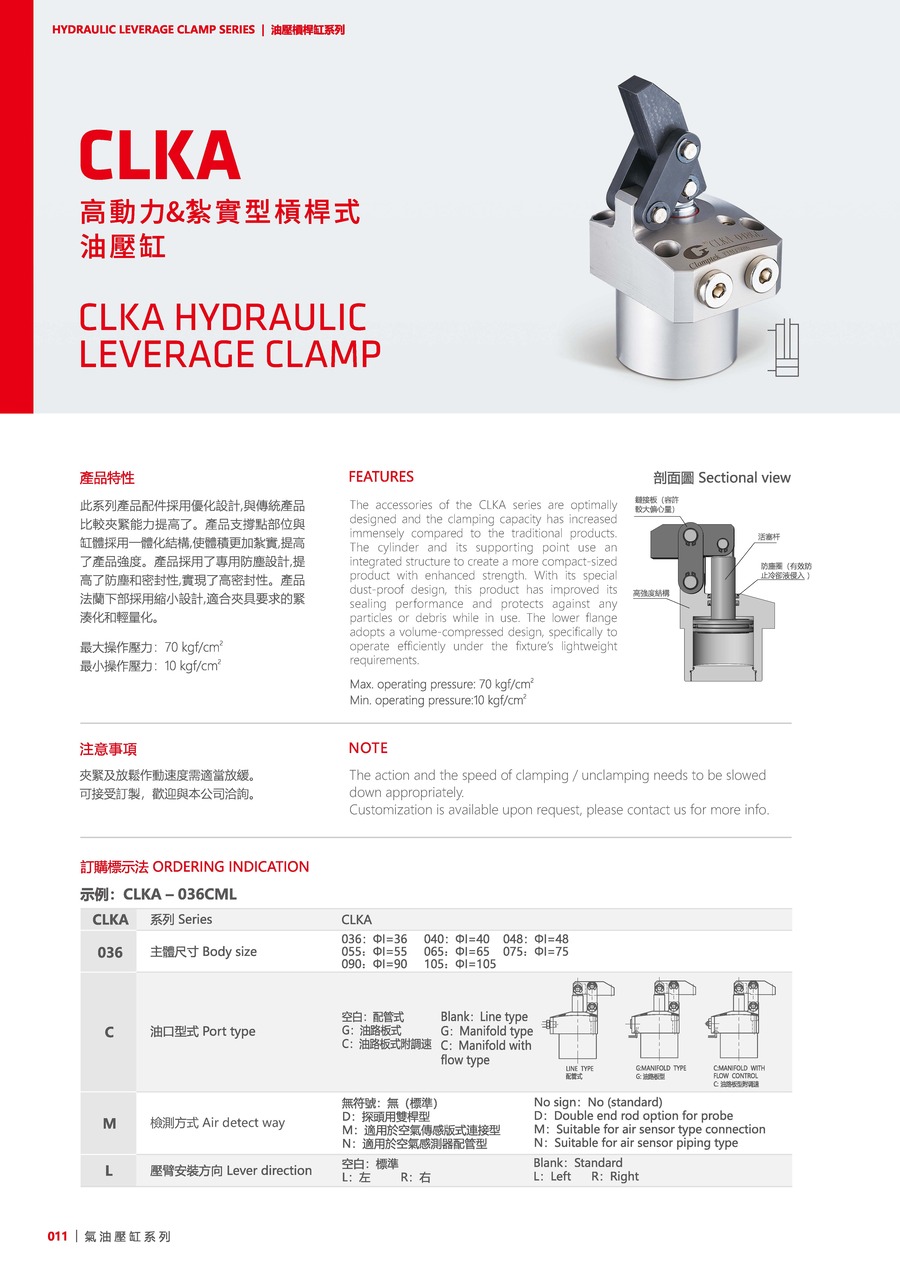

CLKA
产品资讯
此系列产品配件采用优化设计，与传统产品比较夹紧能力提高了。
产品支撑点部位与缸体采用一体化结构，使体积更加扎实，提高了产品强度。
产品采用了专用防尘设计，提高了防尘和密封性，实现了高密封性。
产品法兰下部采用缩小设计，适合夹具要求的紧凑化和轻量化。
最大操作压力：70 kgf/cm²
最小操作压力：10 kgf/cm²
产品中心
注意事项：
夹紧及放松作动速度需适当放缓。
可接受订制，欢迎与本公司洽询。
使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。
订购标示法
| CLKA | 系列 | CLKA |
|---|---|---|
| 036 | 主体尺寸 | 036: ØI=36, 040: ØI=40, 048: ØI=48, 055: ØI=55, 065: ØI=65, 075: ØI=75, 090: ØI=90, 105: ØI=105 |
| C | 油口型式 | 空白: 配管式, G: 油路板式, C: 油路板式附调速 |
| M | 检测方式 | 无符号: 无(标准), D: 探头用双杆型, M: 适用于空气传感版式连接型, N: 适用于空气感测器配管型 |
| L | 压臂安装方向 | 空白: 标准, L: 左, R: 右 |

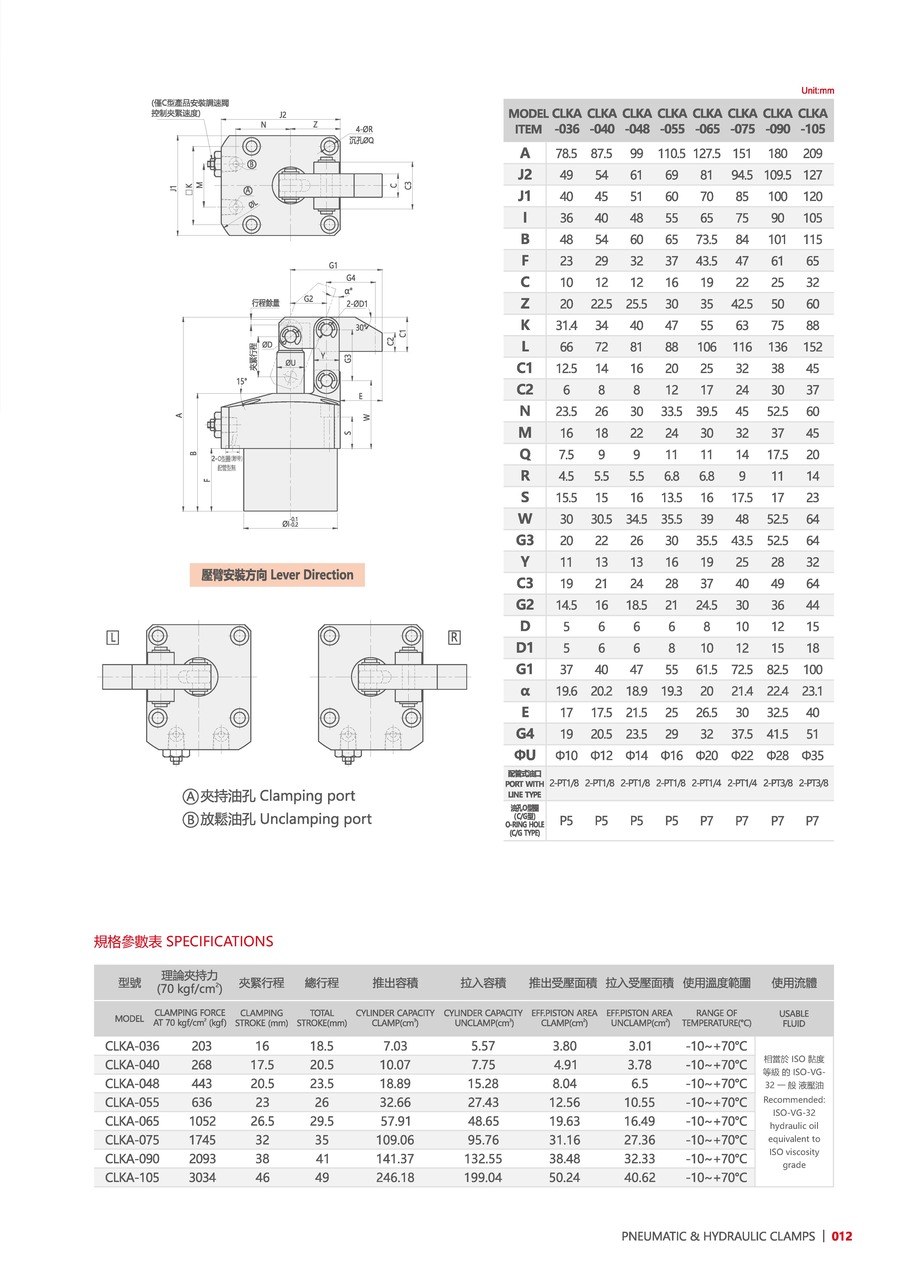

产品资料
| 型号 | CLKA-036 | CLKA-040 | CLKA-048 | CLKA-055 | CLKA-065 | CLKA-075 | CLKA-090 | CLKA-105 |
|---|---|---|---|---|---|---|---|---|
| 理论夹持力(70kgf/cm²) | 203 | 268 | 443 | 636 | 1052 | 1745 | 2093 | 3034 |
| 夹紧行程(mm) | 16 | 17.5 | 20.5 | 23 | 26.5 | 32 | 38 | 46 |
| 总行程(mm) | 18.5 | 20.5 | 23.5 | 26 | 29.5 | 35 | 41 | 49 |
| 推出容积(cm³) | 7.03 | 10.07 | 18.89 | 32.66 | 57.91 | 109.06 | 141.37 | 246.18 |
| 拉入容积(cm³) | 5.57 | 7.75 | 15.28 | 27.43 | 48.65 | 95.76 | 132.55 | 199.04 |
| 推出受压面积(cm²) | 3.8 | 4.91 | 8.04 | 12.56 | 19.63 | 31.16 | 38.48 | 50.24 |
| 拉入受压面积(cm²) | 3.01 | 3.78 | 6.5 | 10.55 | 16.49 | 27.36 | 32.33 | 40.62 |
| 使用温度范围(°C) | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C |
