我们在第一篇文章(嘉刚夹具元件1.0)中有提到，气压缸属于气压夹具元件，是利用气压来产生夹持力，用以夹持工件的一种方式，常使用在轻金属切削加工及应用在自动化生产流水线，以及冶具、气动夹具等自动化设备上。

该如何选择嘉刚(Clamptek)气压缸的种类呢?

气压缸又因作动方式的不同，分为：支撑缸、槓杆缸、转角缸、直线缸等等种类，种类的选择主要是根据客户设计的夹具大小及空间上能摆放的位置，还有工件的种类以及形状来决定需要使用的气压缸类型。

本次主要介绍气压槓杆缸：

在机械製造与加工过程中，当必须由上往下夹紧工件，而不是旋转下压或需要绕过一个凸起障碍物时，即可使用槓杆缸。槓杆缸可依动力来源不同分为两种：气压槓杆缸与油压槓杆缸。

气压槓杆缸是利用气压来推动活塞杆由上往下产生夹持力，用以夹紧或鬆开工件，从而提高工作效率的一种方式。

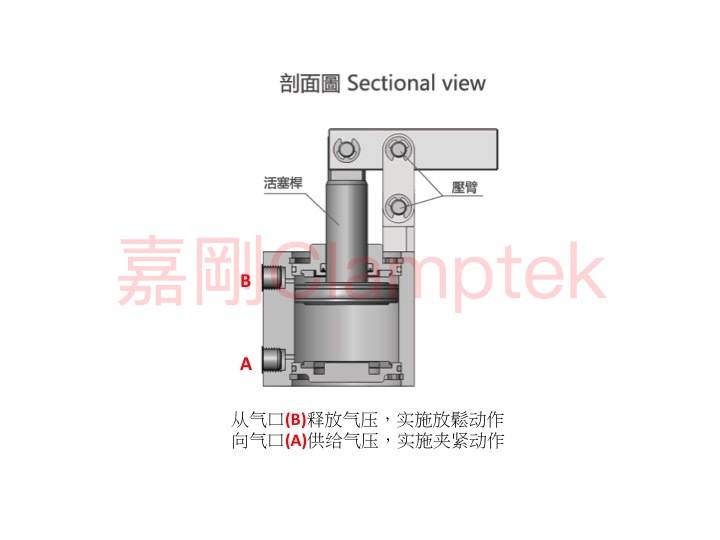

气压槓杆缸的作动：

利用槓杆式夹持机构与槓杆原理，将活塞杆的直线往復运动转化为夹持动作。作动时，气体会由活塞杆的一端进入气压缸内，被压缩的气体会对活塞杆施加压力，进而使活塞杆产生位移，并经由支点带动压板来夹持工件至预定高度，可以配合磁性开关与相关控制装置实现自动化控制。

嘉刚(Clamptek)气压槓杆缸的特色：

缸体本身轻巧

可以满足乾淨工作环境的需求

同样缸径的情况下，槓杆缸夹持力大于转角缸

适合加工时空间受到限制的场所使用 (例如: CNC铣床加工治具)

适合用于轻金属切削加工及需要细小精度加工的工件(例如: 手机)

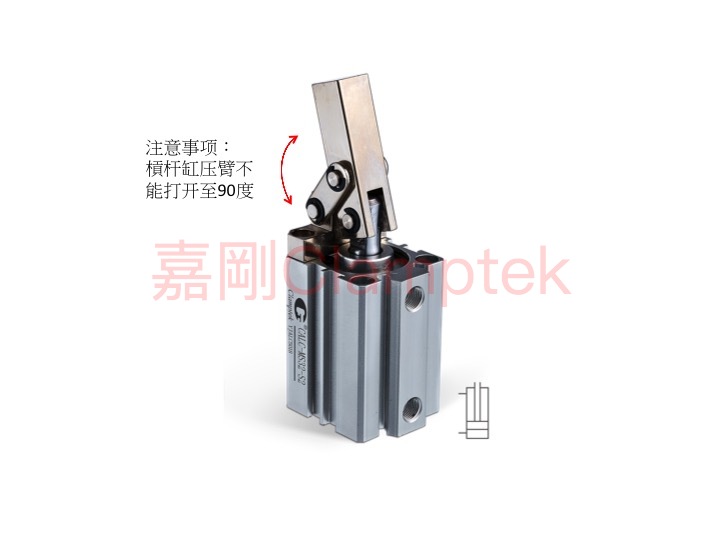

推荐!! 嘉刚自主生产的气压槓杆缸 - CALC：

➤配件已安装在缸体上，方便客户直接使用，易于维护。

➤材质採用铝合金及机械构造用碳素钢，具耐磨性，使用寿命长，坚固耐用。

➤此款气压槓杆缸可与目前市售相似规格的产品拥有互换性。

CALC作动方式：複动式

CALC最大操作压力: 7 kgf/cm2，最小操作压力: 3 kgf/cm2

CALC气缸内径分为七种尺寸: 25, 32, 40, 50, 63, 80, 100(mm)

CALC分为两种型式：

1.标准型

2.附磁石感应型(感应开关可选择1或2个，如需此型式，需事先洽询业务)
