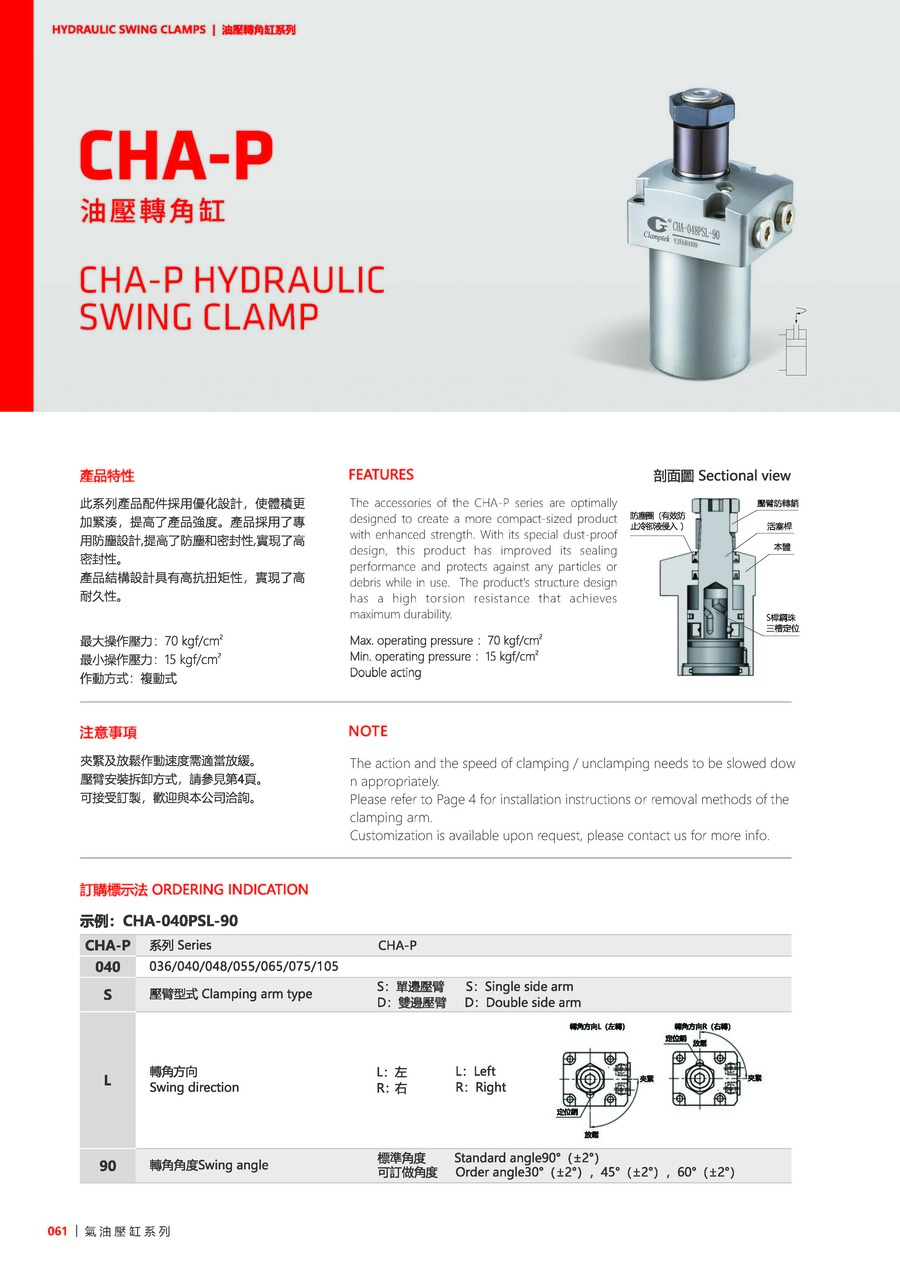

| CHA-P | 系列 | CHA-P |
|---|---|---|
| 040 | - | 036, 040, 048, 055, 065, 075, 105 |
| S | 压臂型式 | S: 单边压臂, D: 双边压臂 |
| L | 转角方向 | L: 左转, R: 右转 |
| 90 | 转角角度 | 标准角度: 90°(±2°), 可订做角度: 30°(±2°), 45°(±2°), 60°(±2°) |

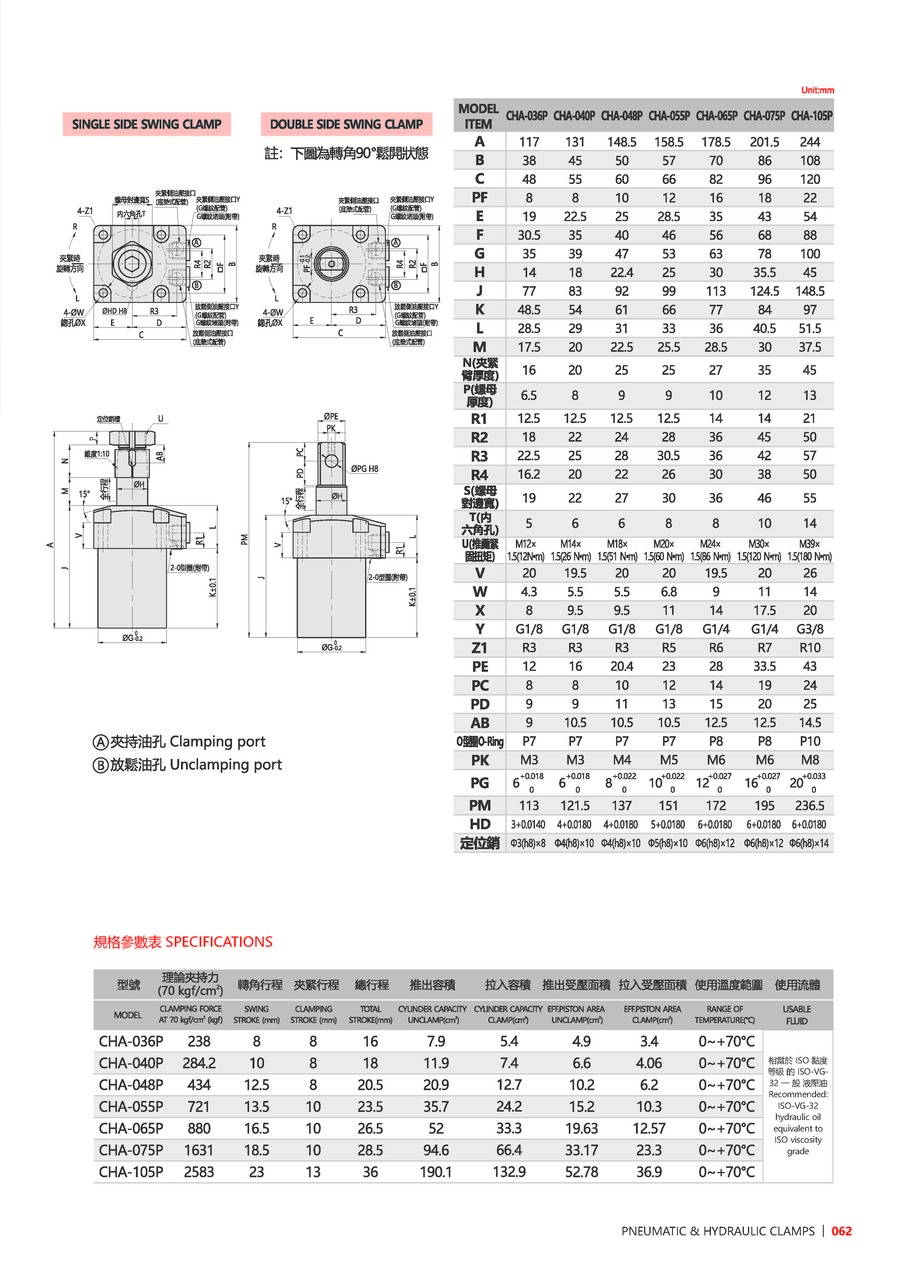

| 型号 | CHA-036P | CHA-040P | CHA-048P | CHA-055P | CHA-065P | CHA-075P | CHA-105P |
|---|---|---|---|---|---|---|---|
| 理论夹持力(70kgf/cm²) | 238 | 284.2 | 434 | 721 | 880 | 1631 | 2583 |
| 转角行程(mm) | 8 | 10 | 12.5 | 13.5 | 16.5 | 18.5 | 23 |
| 夹紧行程(mm) | 8 | 8 | 8 | 10 | 10 | 10 | 13 |
| 总行程(mm) | 16 | 18 | 20.5 | 23.5 | 26.5 | 28.5 | 36 |
| 推出容积(cm³) | 7.9 | 11.9 | 20.9 | 35.7 | 52 | 94.6 | 190.1 |
| 拉入容积(cm³) | 5.4 | 7.4 | 12.7 | 24.2 | 33.3 | 66.4 | 132.9 |
| 推出受压面积(cm²) | 4.9 | 6.6 | 10.2 | 15.2 | 19.63 | 33.17 | 52.78 |
| 拉入受压面积(cm²) | 3.4 | 4.06 | 6.2 | 10.3 | 12.57 | 23.3 | 36.9 |
| 使用温度范围(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
