PSB

产品资讯

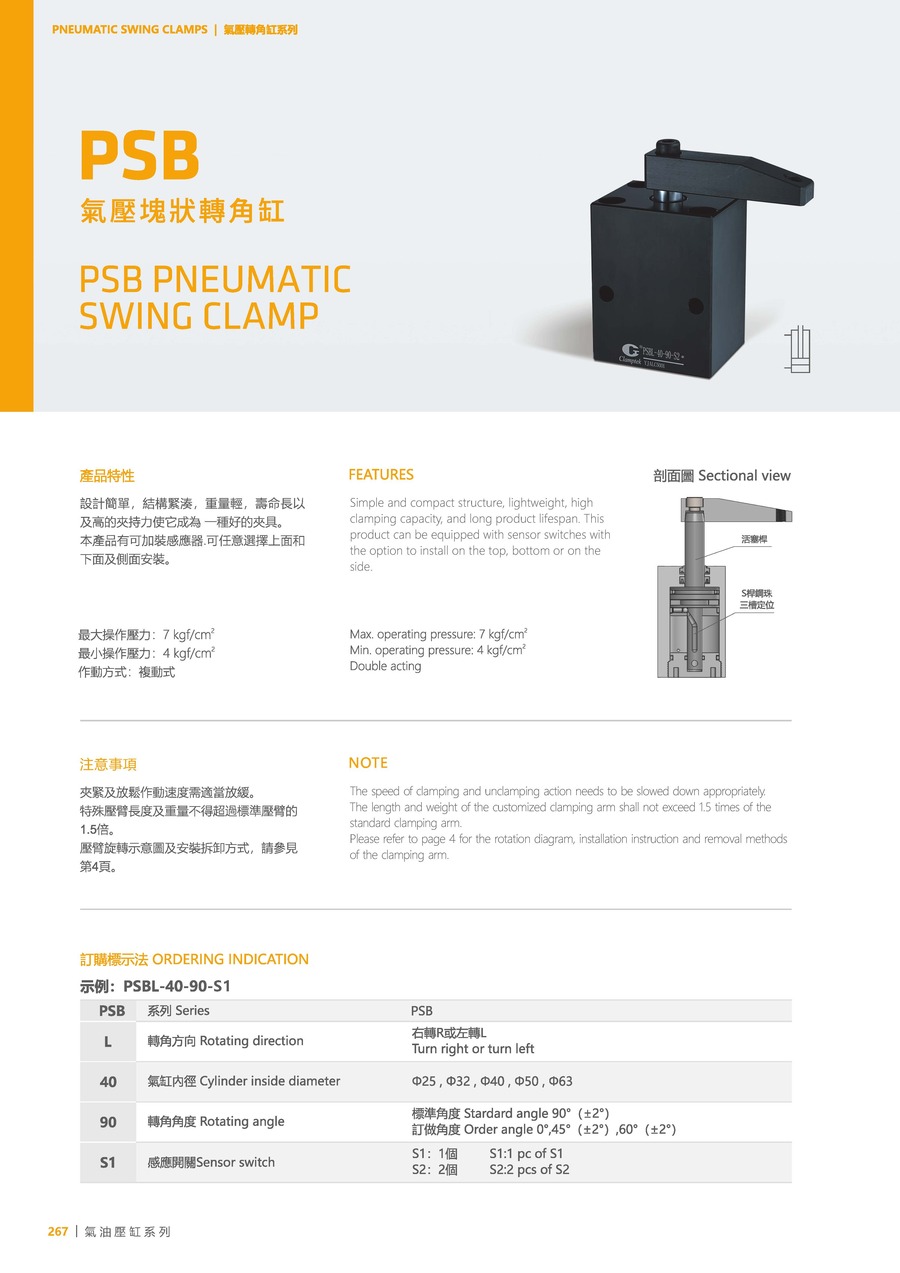

设计简单,结构紧凑,重量轻,寿命长以及较高的夹持力使它成为一种好的夹具。
本产品有可加装传感器,可任意选择上面和下面及侧面安装。

最大操作压力:7 kgf/cm²
最小操作压力:4 kgf/cm²
作动方式:复动式
注意事项:
夹紧及放松作动速度需适当放缓。
特殊压臂长度及重量不得超过标准压臂的1.5 倍。
压臂旋转示意图及安装拆卸方式,请参见Q&A。

使用流体:
过滤之干燥压缩空气。

订购标示法

PSB 系列 PSB
L 转角方向 R: 右转, L: 左转
40 气缸内径 Ø25, Ø32, Ø40, Ø50, Ø63
90 转角角度 标准角度: 90°(±2°), 订做角度: 0°, 45°(±2°), 60°(±2°)
S1 感应开关 S1: 1个, S2: 2个

产品资料

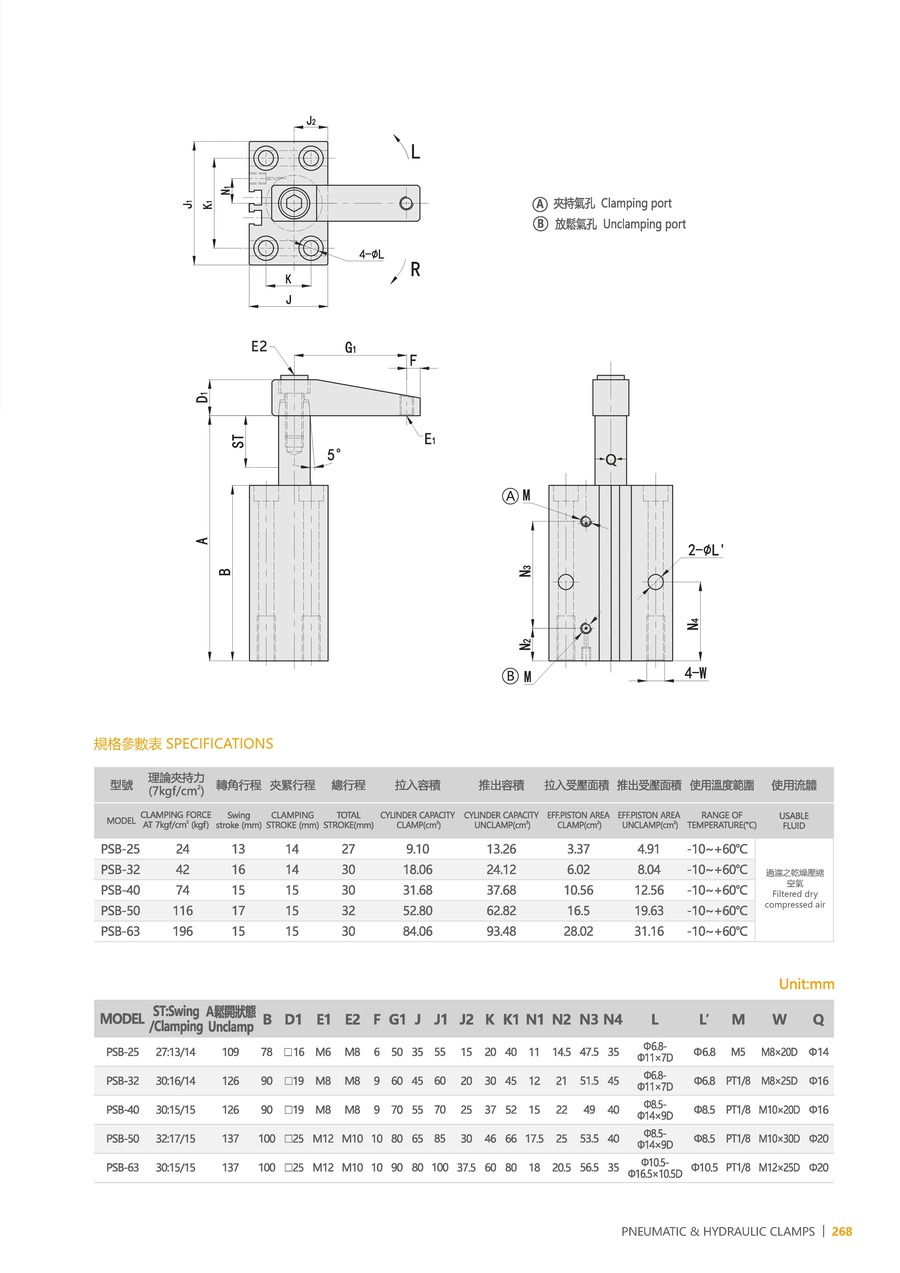

型号 PSB-25 PSB-32 PSB-40 PSB-50 PSB-63
理论夹持力(7kgf/cm²) 24 42 74 116 196
转角行程(mm) 13 16 15 17 15
夹紧行程(mm) 14 14 15 15 15
总行程(mm) 27 30 30 32 30
拉入容积(cm³) 9.1 18.06 31.68 52.8 84.06
推出容积(cm³) 13.26 24.12 37.68 62.82 93.48
拉入受压面积(cm²) 3.37 6.02 10.56 16.5 28.02
推出受压面积(cm²) 4.91 8.04 12.56 19.63 31.16
使用温度范围(°C) -10~+60°C -10~+60°C -10~+60°C -10~+60°C -10~+60°C
