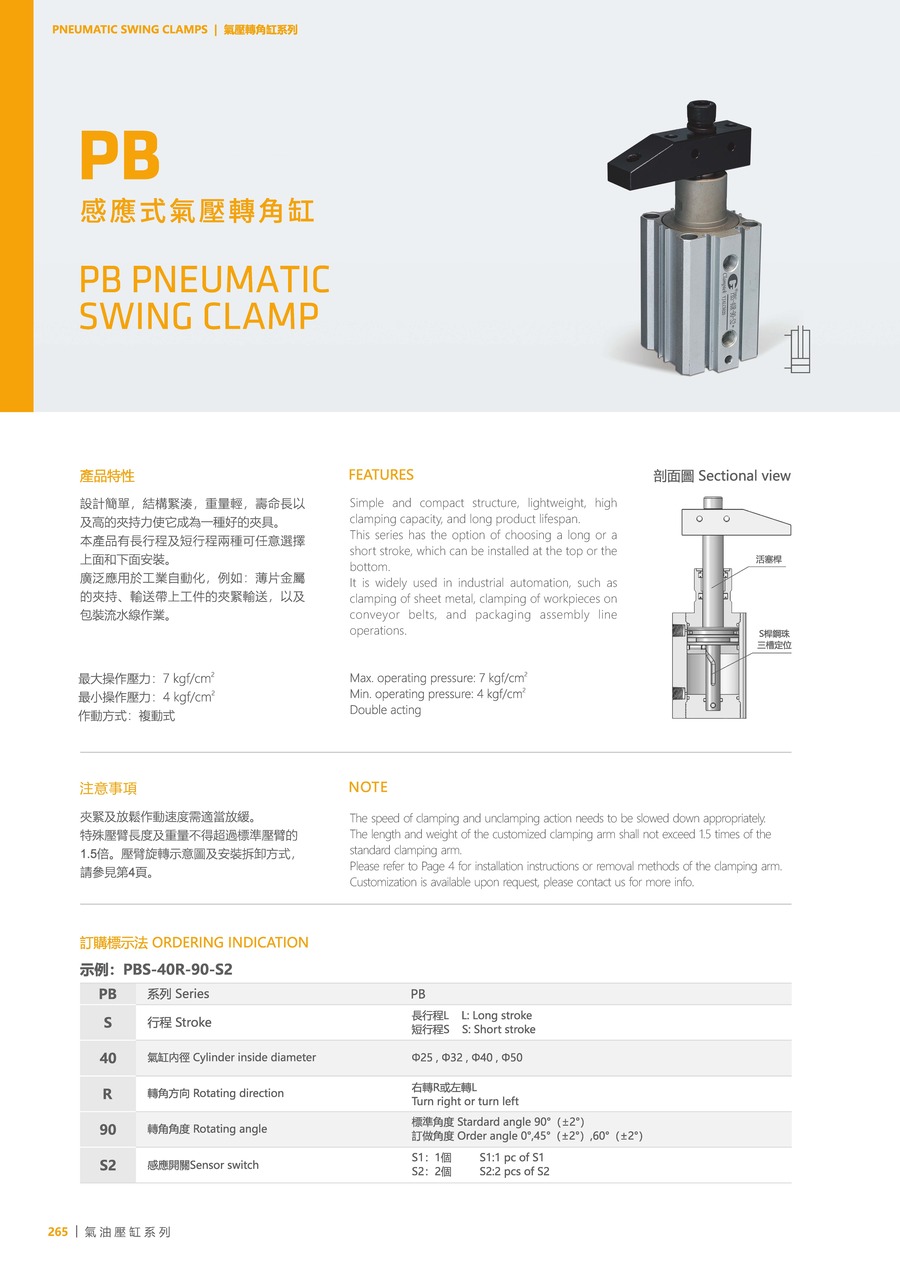

PB

产品资讯

设计简单,结构紧凑,重量轻,寿命长以及高的夹持力使它成为一种好的夹具。
本产品有长行程及短行程两种可任意选择上面和下面安装。
广泛应用于工业自动化,例如:薄片金属的夹持、输送带上工件的夹紧输送,以及包装流水线作业。

最大操作压力:7 kgf/cm²
最小操作压力:4 kgf/cm²
作动方式:复动式
注意事项:
夹紧及放松作动速度需适当放缓。
特殊压臂长度及重量不得超过标准压臂的1.5 倍。
压臂旋转示意图及安装拆卸方式,请参见Q&A。

使用流体:
过滤之干燥压缩空气。

订购标示法

PB 系列 PB
S 行程 L: 长行程, S: 短行程
40 气缸内径 Ø25, Ø32, Ø40, Ø50
R 转角方向 R: 右转, L: 左转
90 转角角度 标准角度: 90°(±2°), 订做角度: 0°, 45°(±2°), 60°(±2°)
S2 感应开关 S1: 1个, S2: 2个

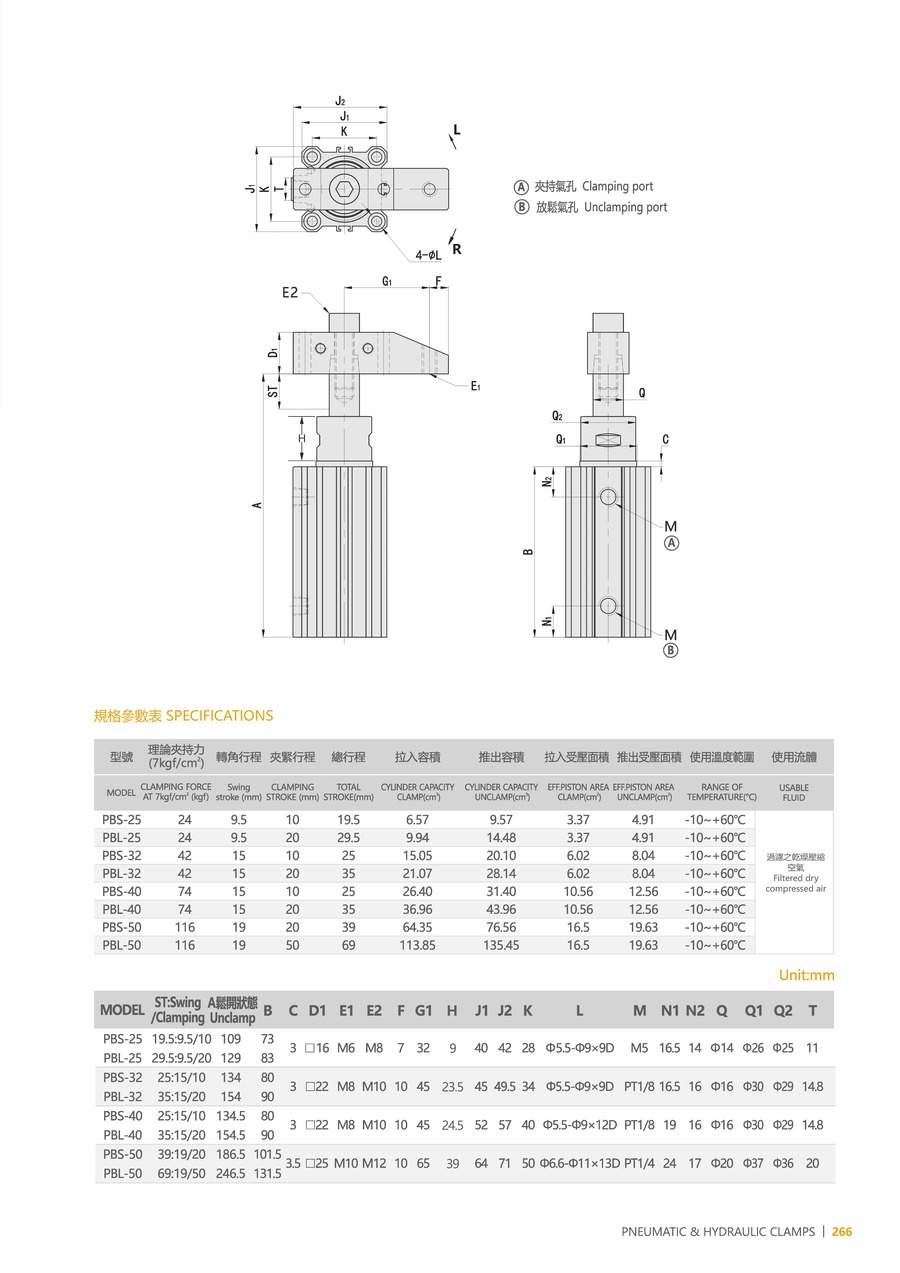

产品资料

型号 PBS-25 PBL-25 PBS-32 PBL-32 PBS-40 PBL-40 PBS-50 PBL-50
理论夹持力(7kgf/cm²) 24 24 42 42 74 74 116 116
转角行程(mm) 9.5 9.5 15 15 15 15 19 19
夹紧行程(mm) 10 20 10 20 10 20 20 50
总行程(mm) 19.5 29.5 25 35 25 35 39 69
拉入容积(cm³) 6.57 9.94 15.05 21.07 26.4 36.96 64.35 113.85
推出容积(cm³) 9.57 14.48 20.1 28.14 31.4 43.96 76.56 135.45
拉入受压面积(cm²) 3.37 3.37 6.02 6.02 10.56 10.56 16.5 16.5
推出受压面积(cm²) 4.91 4.91 8.04 8.04 12.56 12.56 19.63 19.63
使用温度范围(°C) -10~+60°C -10~+60°C -10~+60°C -10~+60°C -10~+60°C -10~+60°C -10~+60°C -10~+60°C
