注意事项：
工作媒介: 以滤清之标准液压油。
缸管材质: 碳钢管, 白铁管。
工作媒介: 以滤清之标准液压油。
缸管材质: 碳钢管, 白铁管。

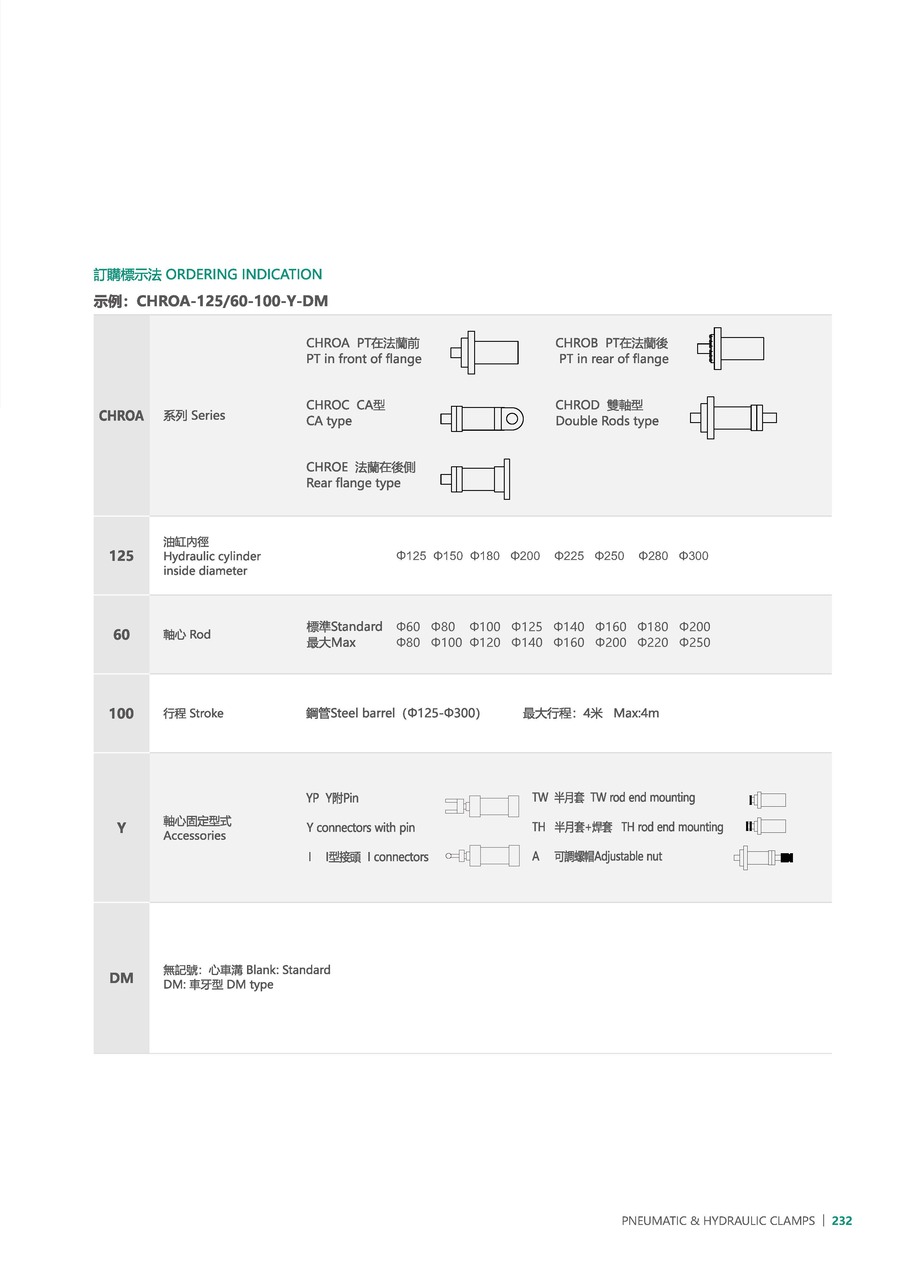

订购标示法
| CHROA | 系列 | CHROA: PT在法兰前, CHROB: PT在法兰后, CHROC: CA型, CHROD: 双轴型, CHROE: 法兰在后侧 |
|---|---|---|
| 125 | 油缸内径 | Ø125, Ø150, Ø180, Ø200, Ø225, Ø250, Ø280, Ø300 |
| 60 | 轴心 | 请见下方图档 |
| 100 | 行程 | 请见下方图档 |
| Y | 轴心固定型式 | YP: Y+Pin, I: I型接头, TW: 半月套, TH: 半月套+焊套, A: 可调螺帽 |
| DM | - | 无记号: 心车沟, DM: 车牙型 |

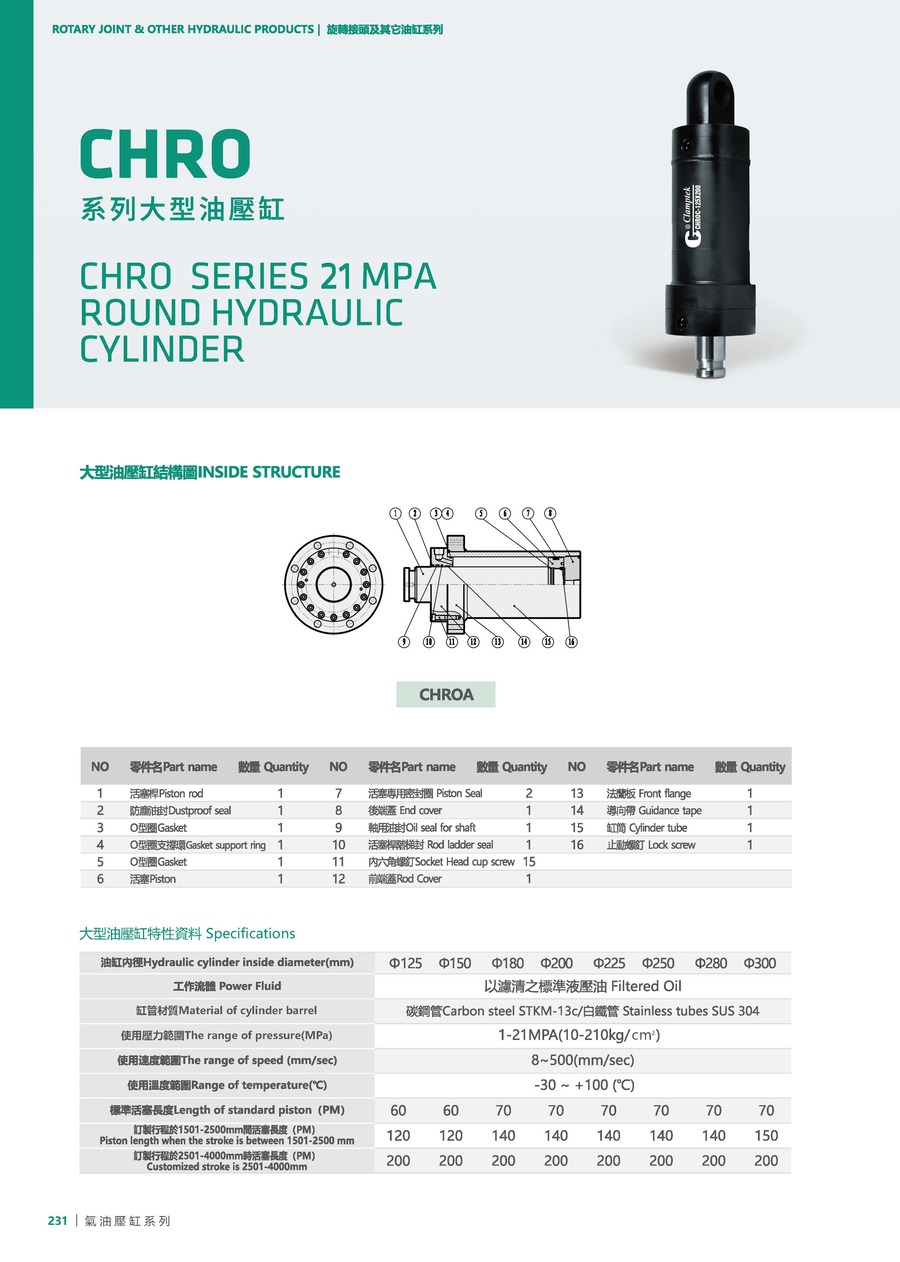

产品资料
| 型号 | CHRO-125 | CHRO-150 | CHRO-180 | CHRO-200 | CHRO-225 | CHRO-250 | CHRO-280 | CHRO-300 |
|---|---|---|---|---|---|---|---|---|
| 油缸内径(mm) | Ø125 | Ø150 | Ø180 | Ø200 | Ø225 | Ø250 | Ø280 | Ø300 |
| 使用压力范围 | 1-21MPA(10-210kg/cm²) | 1-21MPA(10-210kg/cm²) | 1-21MPA(10-210kg/cm²) | 1-21MPA(10-210kg/cm²) | 1-21MPA(10-210kg/cm²) | 1-21MPA(10-210kg/cm²) | 1-21MPA(10-210kg/cm²) | 1-21MPA(10-210kg/cm²) |
| 使用速度范围(mm/sec) | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 |
| 使用温度(°C) | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C |
| 标准活塞长度(PM) | 60 | 60 | 70 | 70 | 70 | 70 | 70 | 70 |
| 订制行程于1501-2500mm间活塞长度(PM) | 120 | 120 | 140 | 140 | 140 | 140 | 140 | 150 |
| 订制行程于2501-4000mm间活塞长度(PM) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
