CHS、HSC

产品资讯

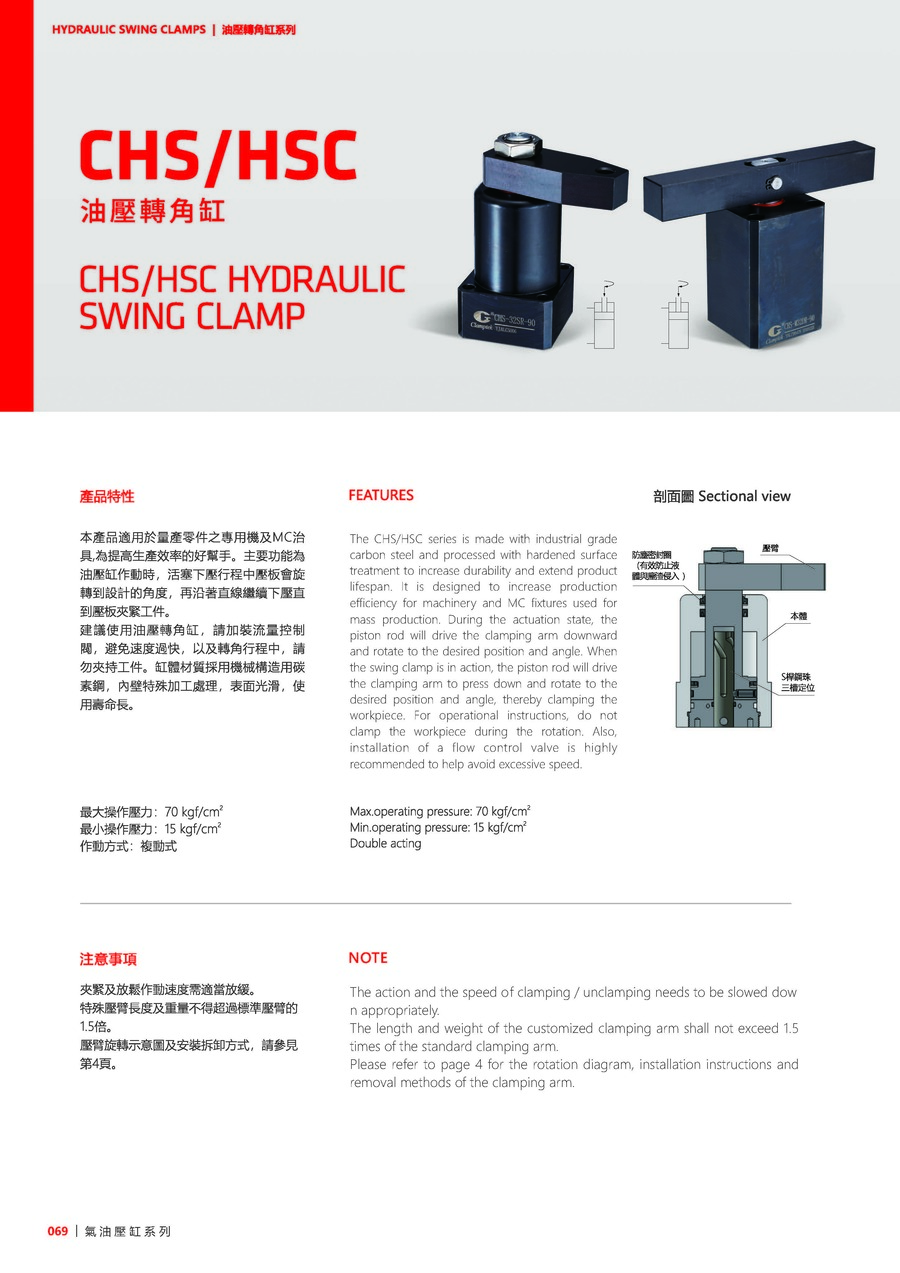

本产品适用于量产零件之专用机及MC治具,为提高生产效率的好帮手。
主要功能为油压缸作动时,活塞下压行程中压板会旋转到设计的角度,再沿着直线继续下压直到压板夹紧工件。
建议使用油压转角缸,请加装流量控制阀,避免速度过快,以及转角行程中,请勿夹持工件。
缸体材质采用机械构造用碳素钢,内壁特殊加工处理,表面光滑,使用寿命长。

最大操作压力:70 kgf/cm²
最小操作压力:15 kgf/cm²
作动方式:复动式
注意事项:
夹紧及放松作动速度需适当放缓。
特殊压臂其长度及重量不得超过标准压臂的1.5 倍。
压臂旋转示意图及安装拆卸方式,请参见Q&A。

使用流体:
相当于ISO黏度等级的ISO-VG-32一般液压油。

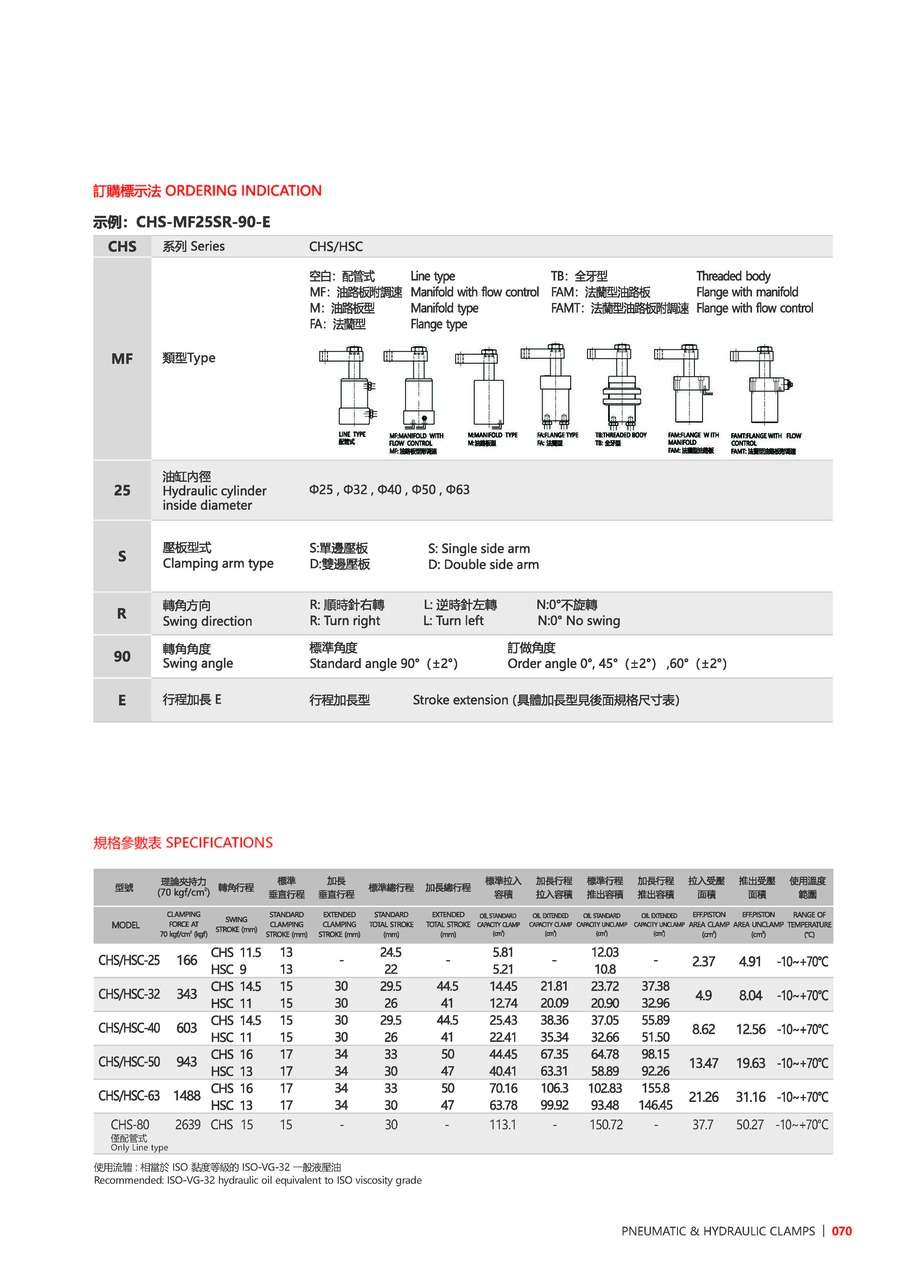

订购标示法

CHS 系列 CHS/HSC

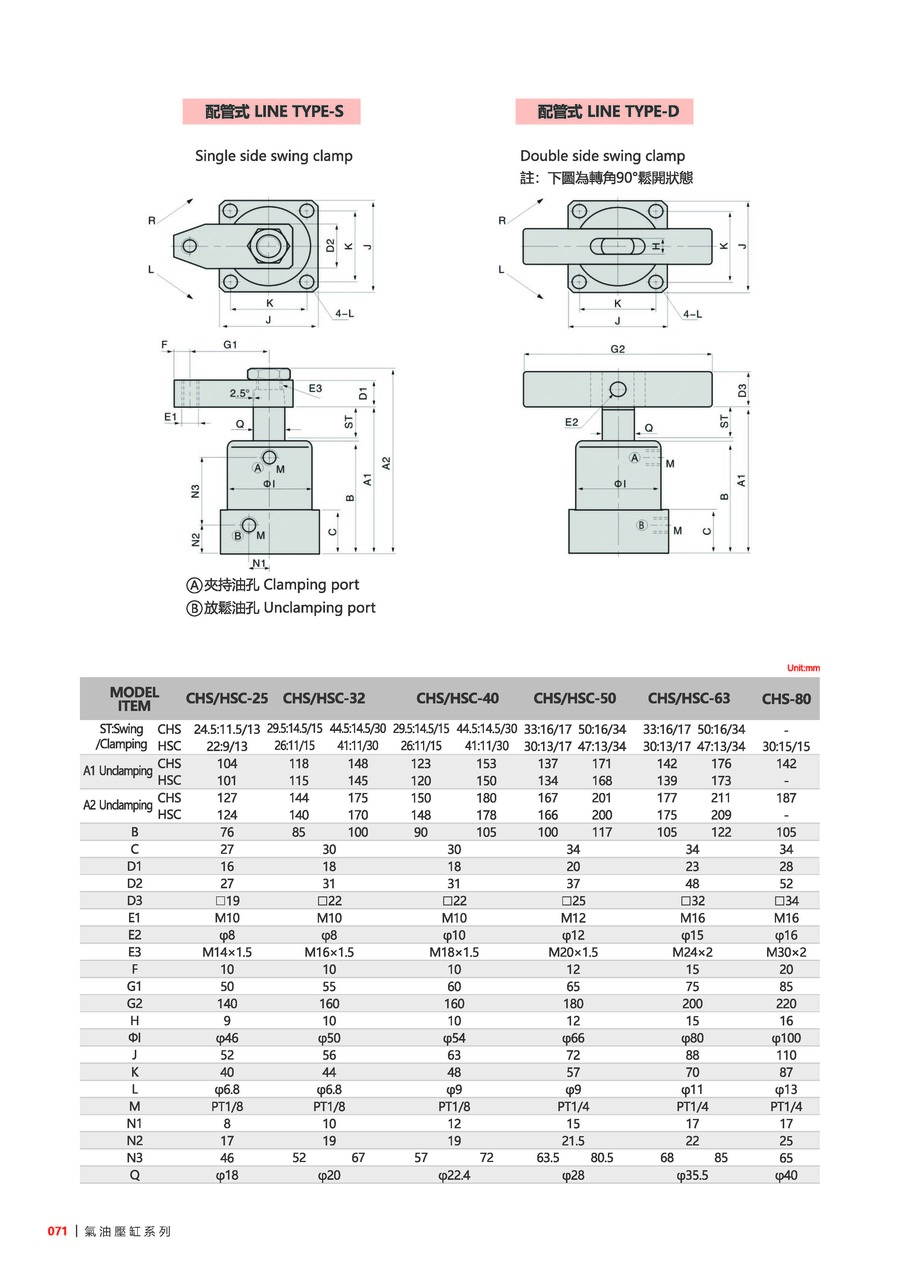

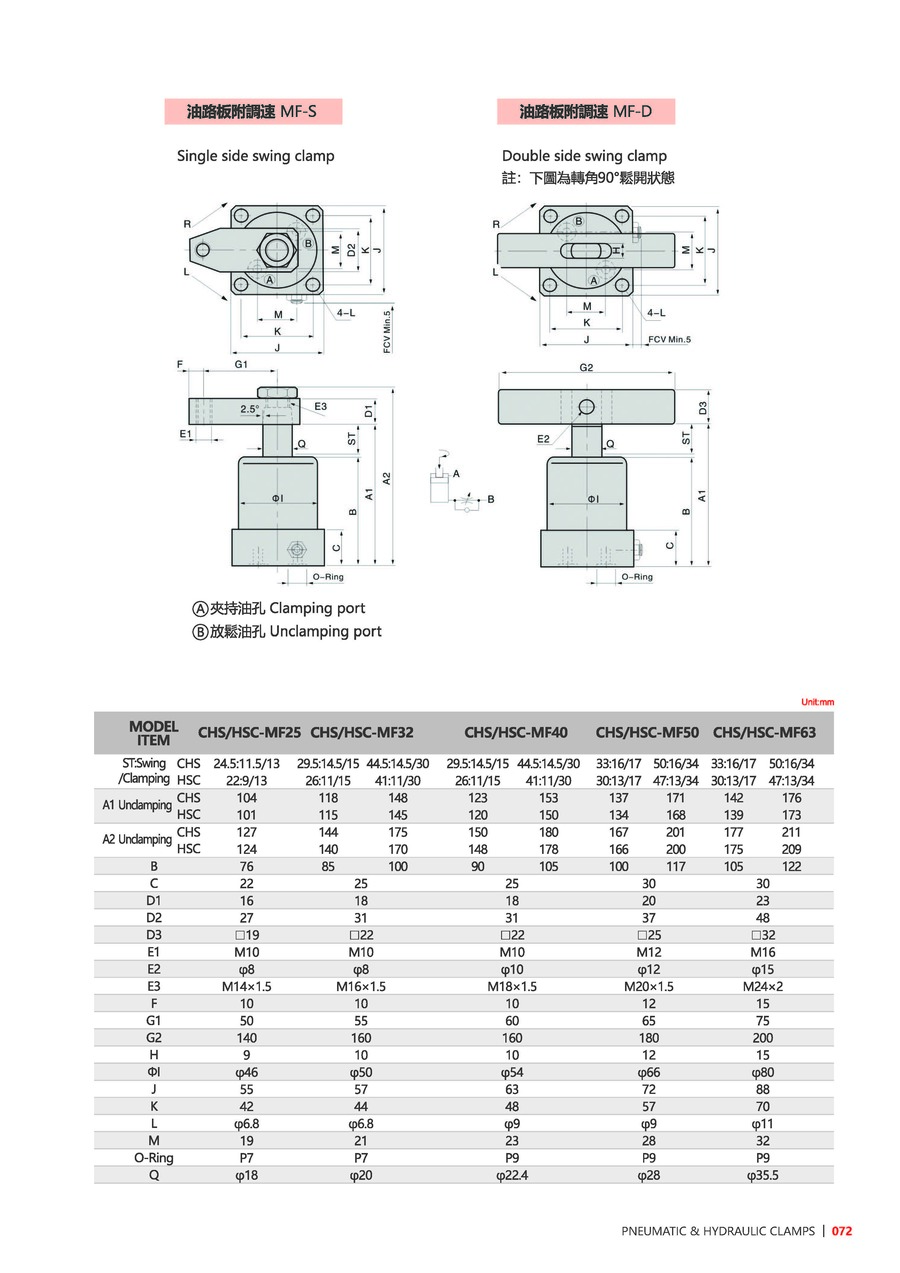

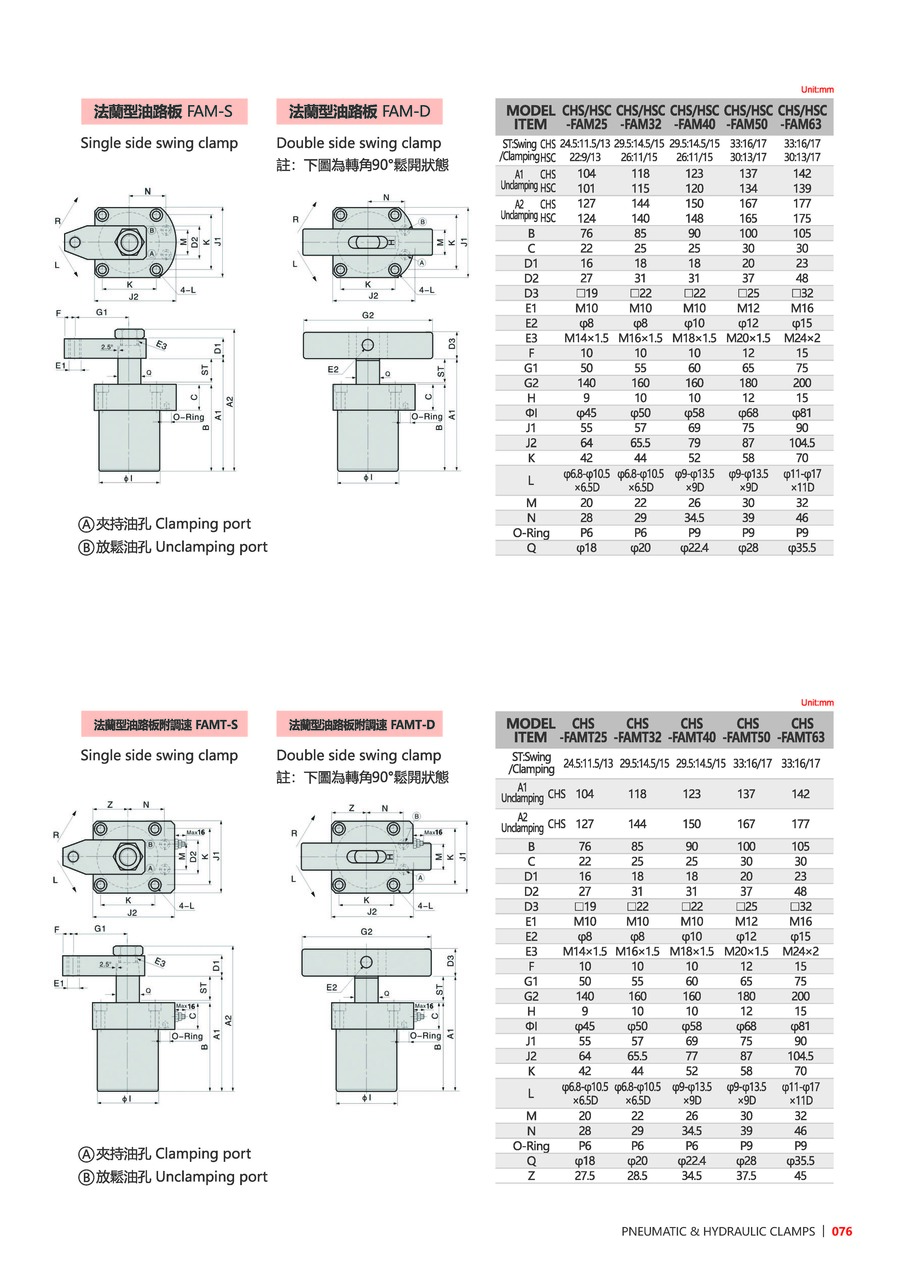

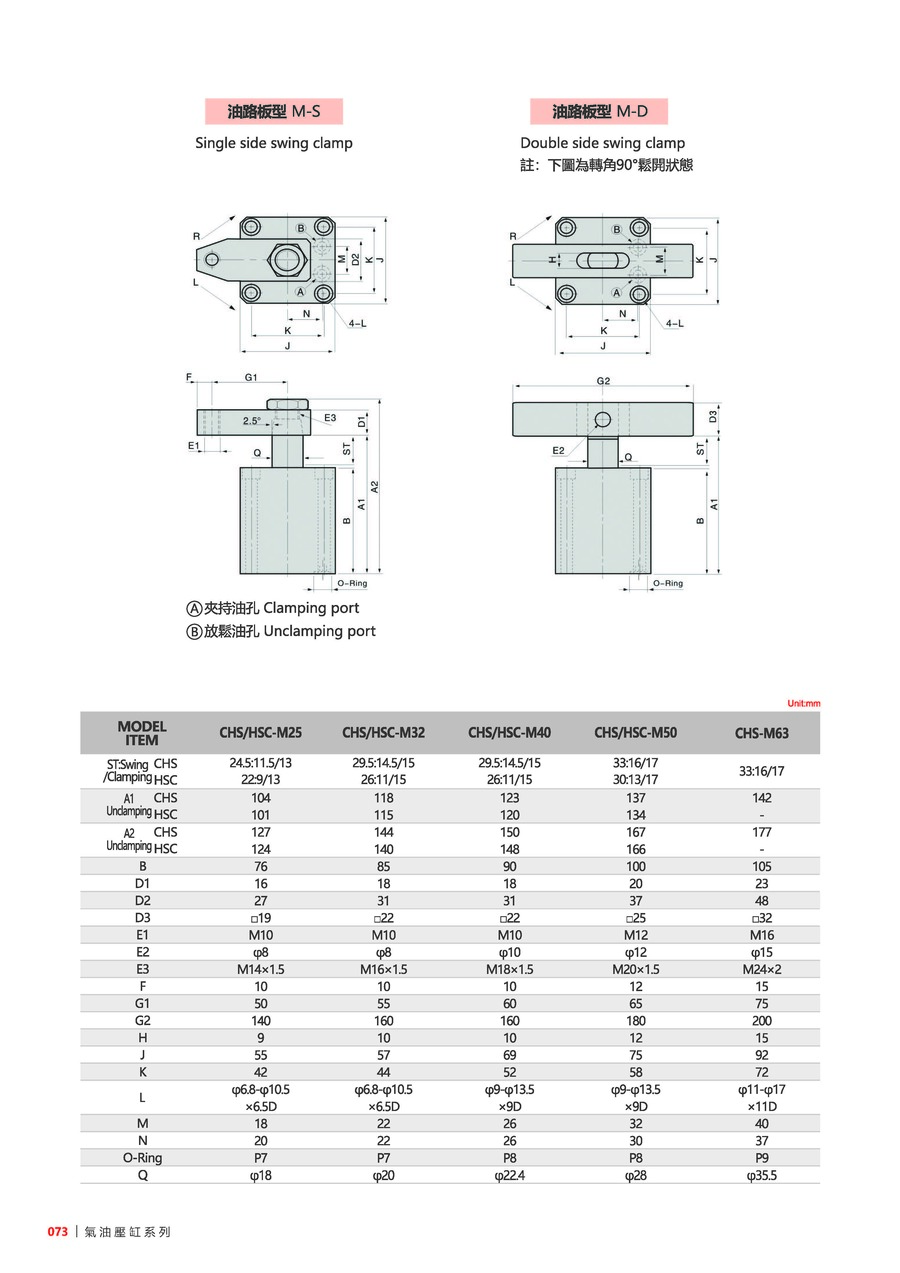

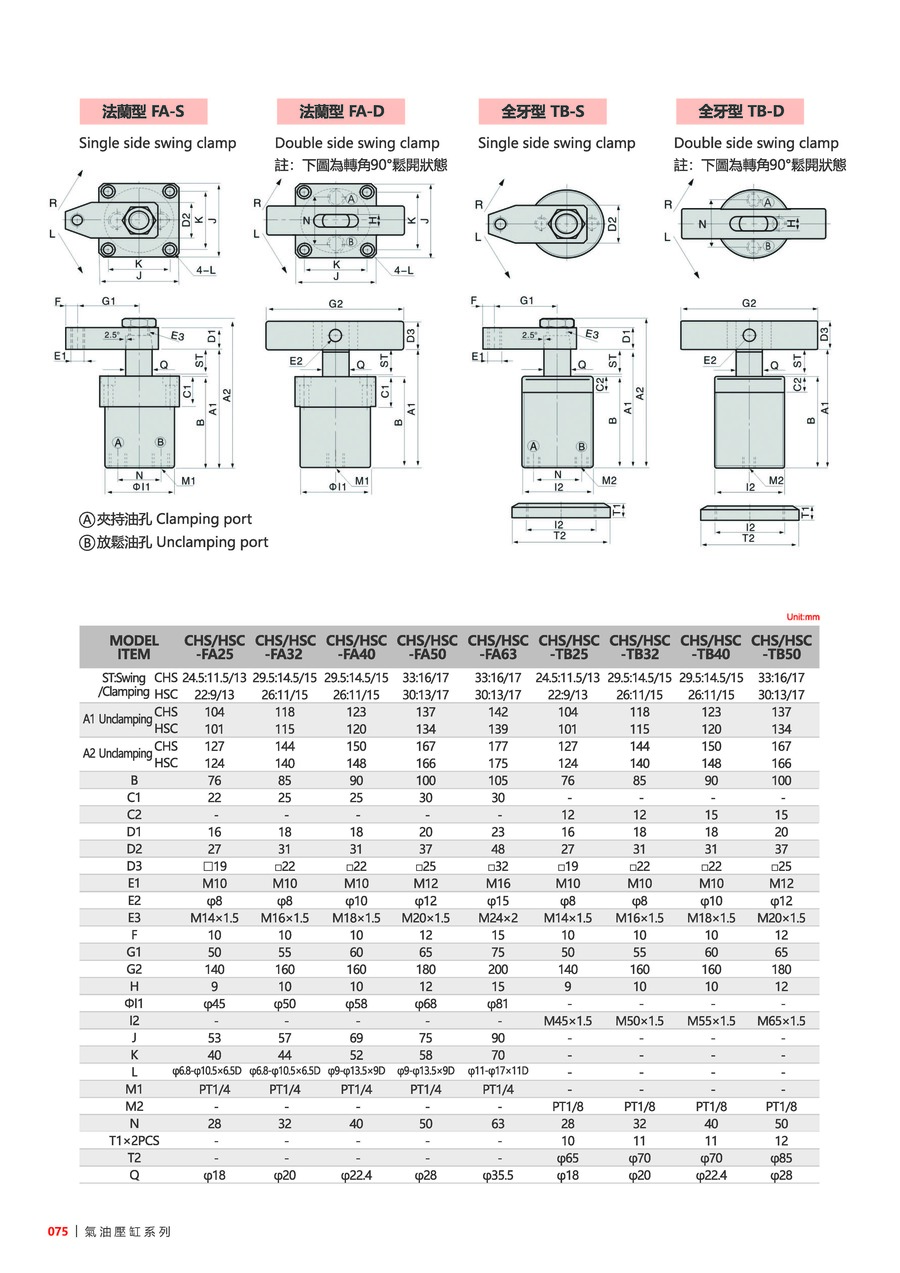

MF 类型 空白: 配管式, TB: 全牙型, MF: 油路板附调速, M: 油路板型, FA: 法兰型, FAM: 法兰型油路板, FAMT: 法兰型油路板附调速
25 油缸内径 Ø25, Ø32, Ø40, Ø50, Ø63
S 压板型式 S: 单边压板, D: 双边压板
R 转角方向 R: 右转, L: 左转, N: 不旋转
90 转角角度 标准角度: 90°(±2°), 订做角度: 0°, 45°(±2°), 60°(±2°)
E 行程加长 行程加长型(具体加长型见下方规格尺寸表)

产品资料

型号 CHS/HSC-25 CHS/HSC-32 CHS/HSC-40 CHS/HSC-50 CHS/HSC-63 CHS-80(仅配管式)
理论夹持力(70kgf/cm²) 166 343 603 943 1488 2639
转角行程(mm) CHS: 11.5, HSC: 9 CHS: 14.5, HSC: 11 CHS: 14.5, HSC: 11 CHS: 16, HSC: 13 CHS: 16, HSC: 13 15
标准垂直行程(mm) 13 15 15 17 17 15
加长垂直行程(mm) - 30 30 34 34 -
标准总行程(mm) CHS: 24.5, HSC: 22 CHS: 29.5, HSC: 26 CHS: 29.5, HSC: 26 CHS: 33, HSC: 30 CHS: 33, HSC: 30 30
加长总行程(mm) - CHS: 44.5, HSC: 41 CHS: 44.5, HSC: 41 CHS: 50, HSC: 47 CHS: 50, HSC: 47 -
标准拉入容积(cm³) CHS: 5.81, HSC: 5.21 CHS: 14.45, HSC: 12.74 CHS: 25.43, HSC: 22.41 CHS: 44.45, HSC: 40.41 CHS: 70.16, HSC: 63.78 113.1
加长行程拉入容积(cm³) - CHS: 21.81, HSC: 20.09 CHS: 38.36, HSC: 35.34 CHS: 67.35, HSC: 63.31 CHS: 106.3, HSC: 99.92 -
标准行程推出容积(cm³) CHS: 12.03, HSC: 10.8 CHS: 23.72, HSC: 20.90 CHS: 37.05, HSC: 32.66 CHS: 64.78, HSC: 58.89 CHS: 102.83, HSC: 93.48 150.72
加长行程推出容积(cm³) - CHS: 37.38, HSC: 32.96 CHS: 55.89, HSC: 51.50 CHS: 98.15, HSC: 92.26 CHS: 155.8, HSC: 146.45 -
拉入受压面积(cm²) 2.37 4.9 8.62 13.47 21.26 37.7
推出受压面积(cm²) 4.91 8.04 12.56 19.63 31.16 50.27
使用温度范围(°C) -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C -10~+70°C
