CLLR
产品资讯
以最小空间实现最大的行程，CLL/CLLR/CLLU 可以1mm为单位指定行程，又可以在丰富组合中进行选择。
产品中心
订购标示法
| CLLR | 系列 | CLLR |
|---|---|---|
| 048 | 本体尺寸 | 036: ØD=36, 040: ØD=40, 048: ØD=48, 055: ØD=55, 065: ØD=65, 075: ØD=75, 090: ØD=90, 105: ØD=105(注: ØD是油缸本体外径尺寸) |
| C | 配管方式 | C: 板式连接型(附带G螺纹堵头), S: 配管型(Rc螺纹) |
| A | 活塞前端形状 | A: 内螺纹型, B: 内螺纹型(附带旋转防止销孔), T: 外螺纹型, P: 销孔连接型 |
| 050 | 行程 | (请见下方行程数据) |

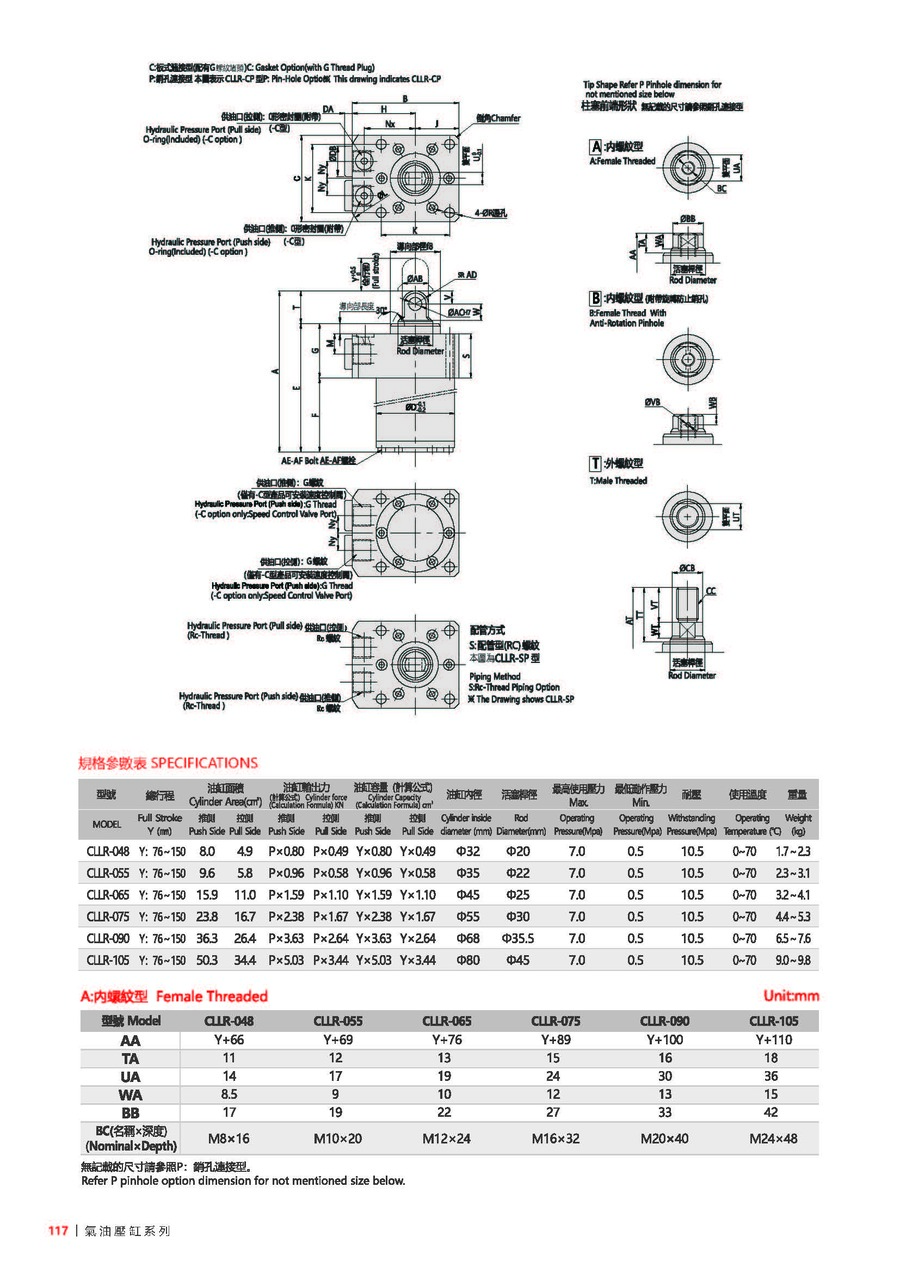

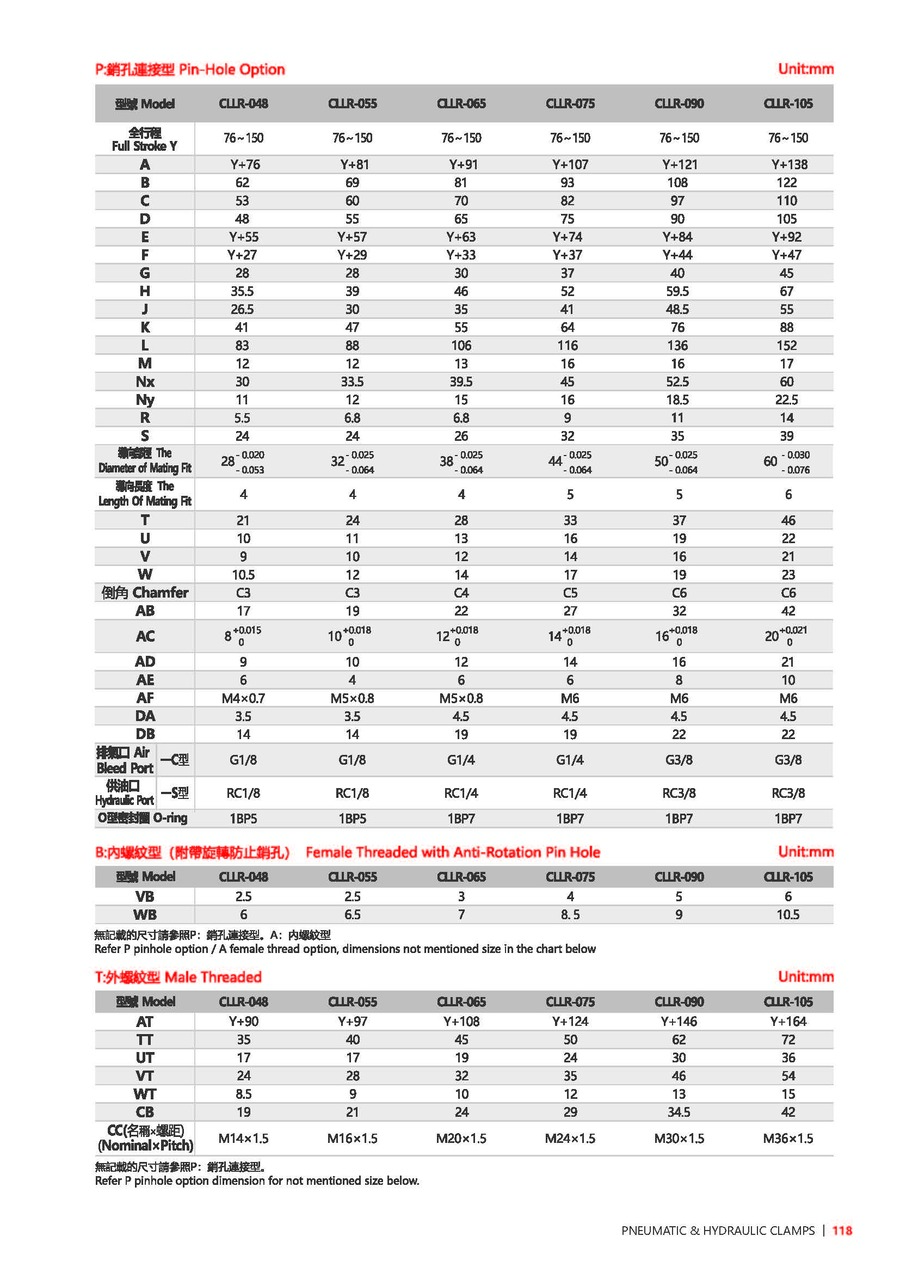

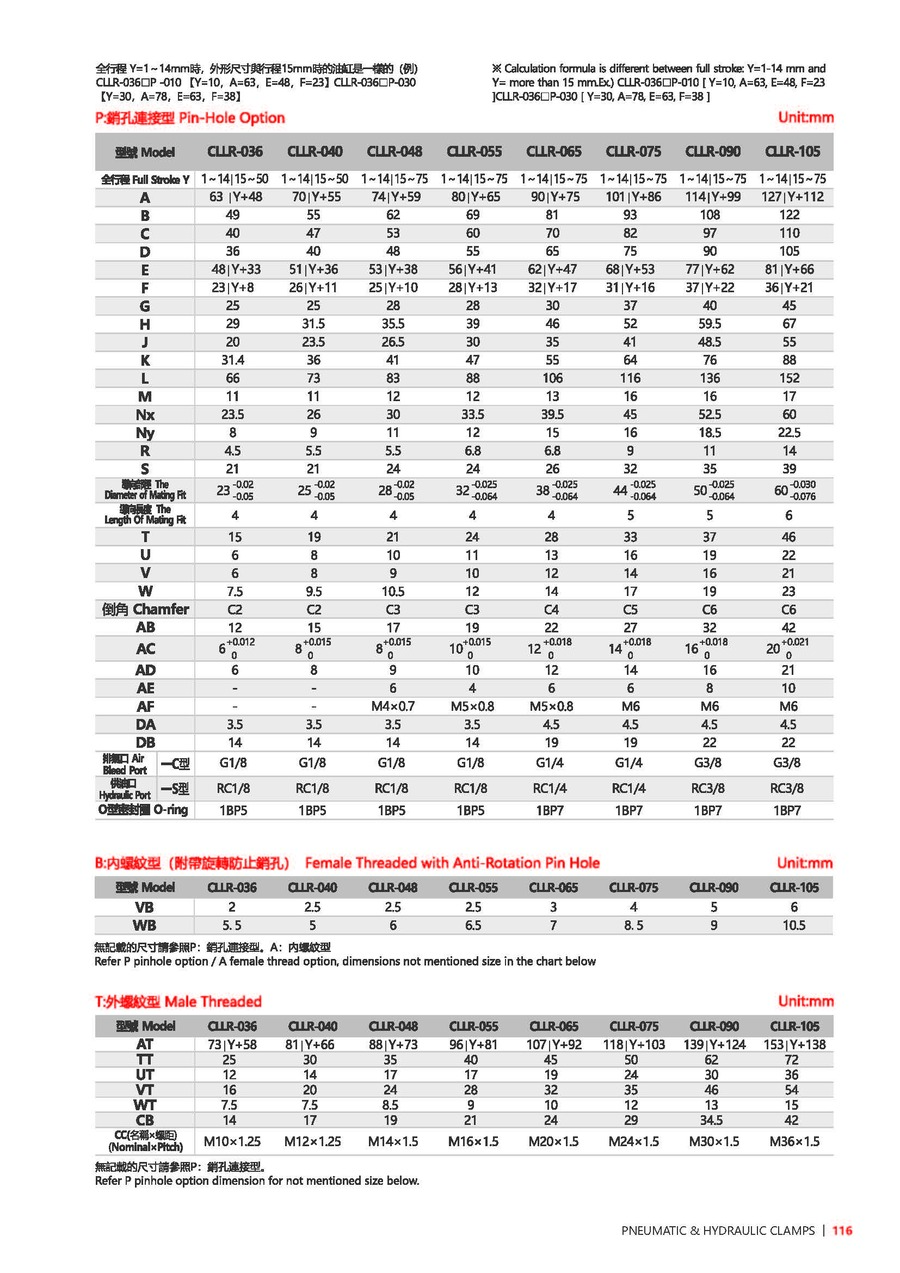

产品资料
| 型号 | CLLR-036 | CLLR-040 | CLLR-048 | CLLR-055 | CLLR-065 | CLLR-075 | CLLR-090 | CLLR-105 |
|---|---|---|---|---|---|---|---|---|
| 总行程(mm) | 1~50 | 1~50 | 1~150 | 1~150 | 1~150 | 1~150 | 1~150 | 1~150 |
| 油缸面积(推侧)(cm²) | 4.5 | 5.3 | 8 | 9.6 | 15.9 | 23.8 | 36.3 | 50.3 |
| 油缸面积(拉侧)(cm²) | 2.5 | 2.8 | 4.9 | 5.8 | 11 | 16.7 | 26.4 | 34.4 |
| 油缸输出力计算公式(推侧)(KN) | Px0.45 | Px0.53 | Px0.80 | Px0.96 | Px1.59 | Px2.38 | Px3.63 | Px5.03 |
| 油缸输出力计算公式(拉侧)(KN) | Px0.25 | Px0.28 | Px0.49 | Px0.58 | Px1.10 | Px1.67 | Px2.64 | Px3.44 |
| 油缸容量计算公式(推侧)(cm³) | Yx0.45 | Yx0.53 | Yx0.80 | Yx0.96 | Yx1.59 | Yx2.38 | Yx3.63 | Yx5.03 |
| 油缸容量计算公式(拉侧)(cm³) | Yx0.25 | Yx0.28 | Yx0.49 | Yx0.58 | Yx1.10 | Yx1.67 | Yx2.64 | Yx3.44 |
| 油缸内径(mm) | Ø24 | Ø26 | Ø32 | Ø35 | Ø45 | Ø55 | Ø68 | Ø80 |
| 活塞杆径(mm) | Ø16 | Ø18 | Ø20 | Ø22 | Ø25 | Ø30 | Ø35.5 | Ø45 |
| 最高使用压力(Mpa) | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| 最低动作压力(Mpa) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 耐压(Mpa) | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| 使用温度范围(°C) | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 |
| 重量(kg) | 0.6~0.8 | 0.7~0.9 | 1.0~2.3 | 1.3~3.1 | 1.9~4.1 | 2.8~5.3 | 4.3~7.6 | 5.9~9.8 |
