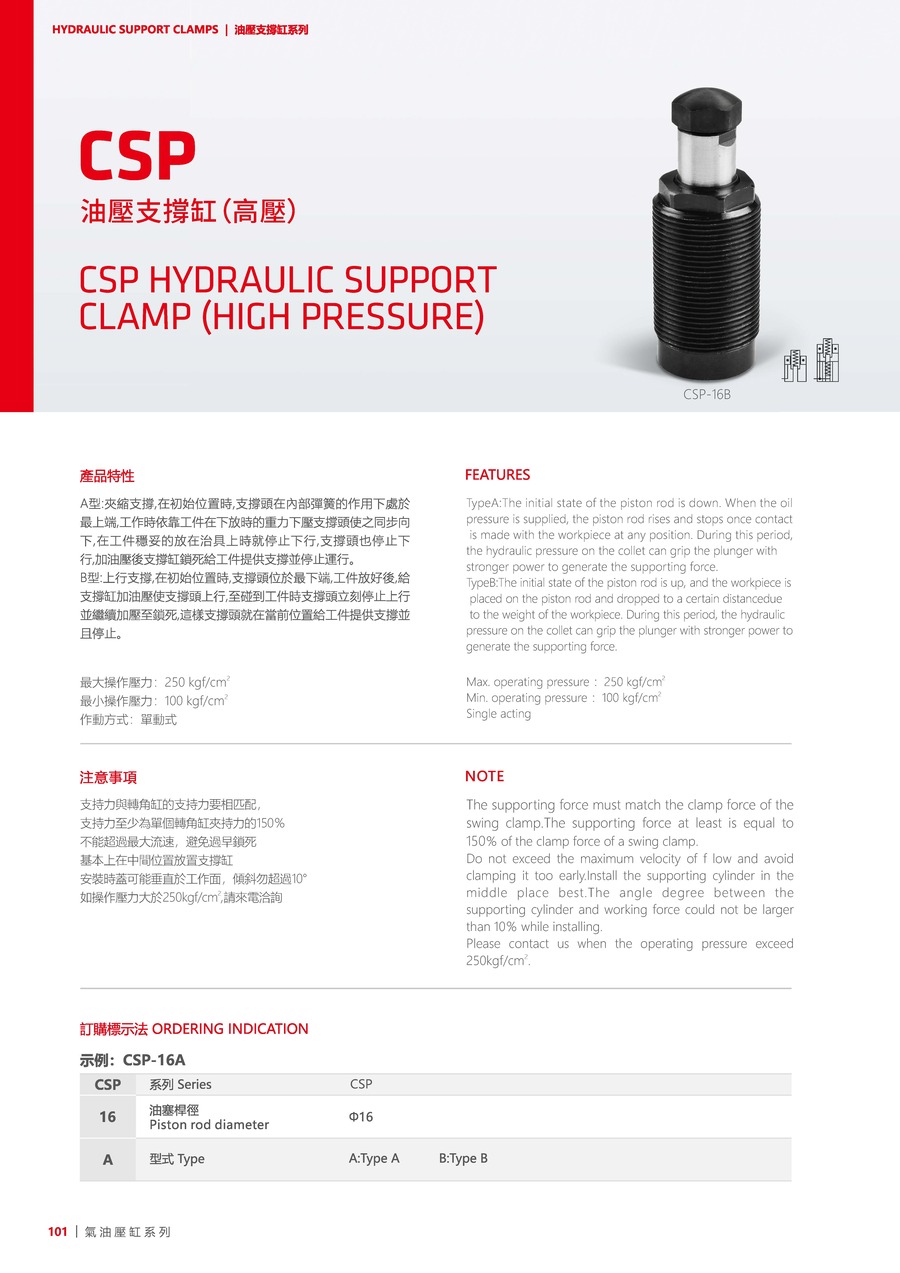

CSP

产品资讯

A 型: 夹缩支撑，在初始位置时，支撑头在内部弹簧的作用下处于最上端，工作时依靠工件在下放时的重力下压支撑头使之同步向下，在工件稳妥的放在治具上时就停止下行，支撑头也停止下行，加油压后支撑缸锁死给工件提供支撑并停止运行。
B 型: 上行支撑，在初始位置时，支撑头位于最下端，工件放好后，给支撑缸加油压使支撑头上行，至碰到工件时支撑头立刻停止上行并继续加压至锁死，这样支撑头就在当前位置给工件提供支撑并且停止。

最大操作压力：250 kgf/cm²
最小操作压力：100 kgf/cm²
作动方式：单动式

注意事项：
支持力与转角缸的支持力要相匹配。
支持力至少为单个转角缸夹持力的150%。
不能超过最大流速，避免过早锁死。
基本上在中间位置放置支撑缸。
安装时盖可能垂直于工作面，倾斜物超过10°。

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

（例如：CSP-16AL）

CSP	系列	CSP
16	油塞杆径	Ø16
A	型式	A: A型, B: B型

产品资料

型号	CSP-16A	CSP-16B
理论支撑力(250kgf/cm²)	410	410
理论支撑力(100kgf/cm²)	140	140
总行程(mm)	8	8
油压容积(cm³)	0.6	0.6
活塞杆面积(cm²)	2.01	2.01
