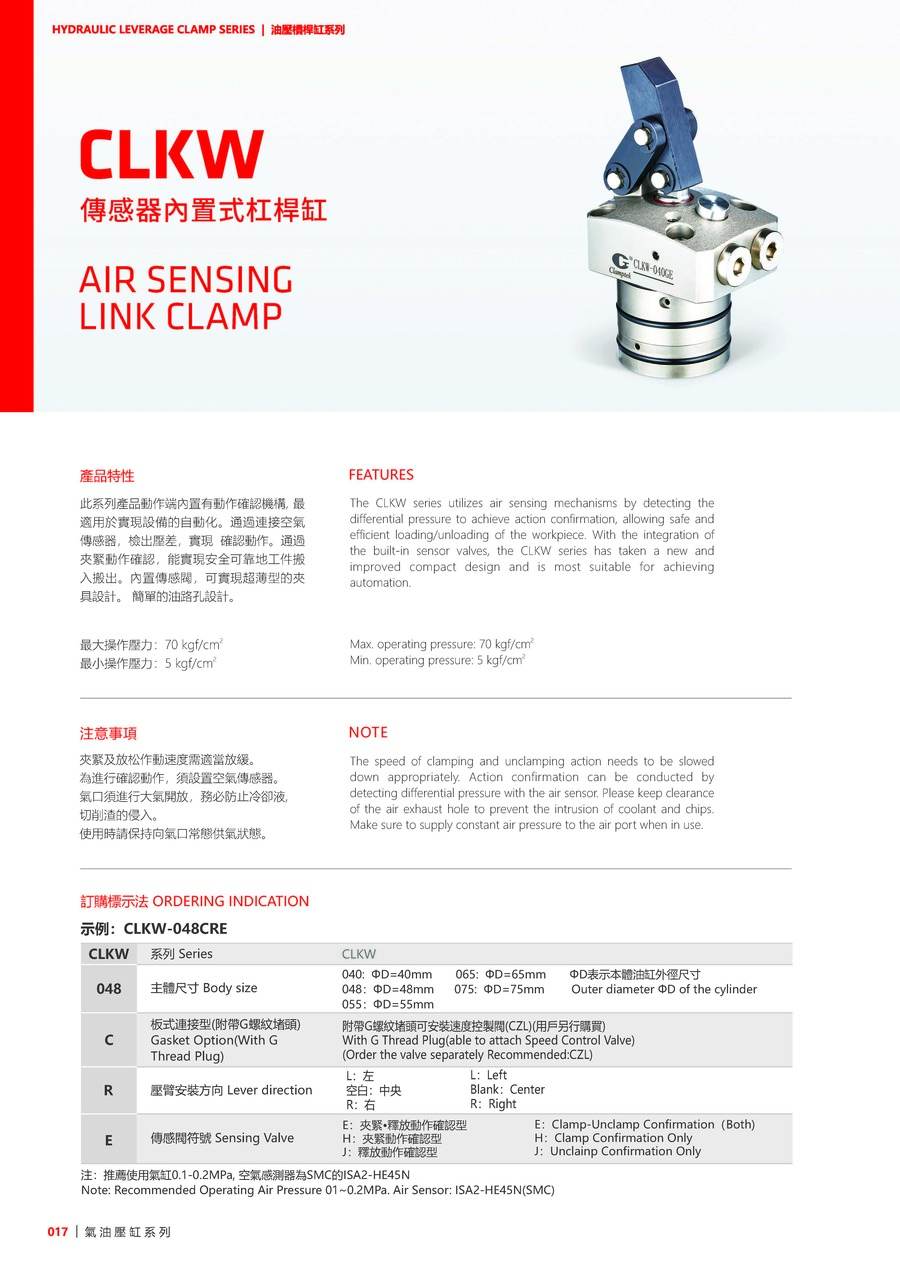

CLKW
产品资讯
此系列产品动作端内置有动作确认机构，最适用于实现设备的自动化。通过连接空气传感器，检出压差，实现确认动作。通过夹紧动作确认，能实现安全可靠地工件搬入搬出。内置传感阀，可实现超薄型的夹具设计。 简单的油路孔设计。
最大操作压力：70 kgf/cm²
最小操作压力：5 kgf/cm²
最大操作压力：70 kgf/cm²
最小操作压力：5 kgf/cm²
产品中心
注意事项：
夹紧及放松作动速度需适当放缓。
为进行确认动作，需设置空气传感器。
气口需进行大气开放，务必防止冷却液，切削渣的侵入。
使用时请保持向气口常态供气状态。
备註：
推荐使用气缸0.1-0.2MPa，空气感测器为SMC的ISA2-HE45N。
夹紧及放松作动速度需适当放缓。
为进行确认动作，需设置空气传感器。
气口需进行大气开放，务必防止冷却液，切削渣的侵入。
使用时请保持向气口常态供气状态。
备註：
推荐使用气缸0.1-0.2MPa，空气感测器为SMC的ISA2-HE45N。
订购标示法
| CLKW | 系列 | CLKW |
|---|---|---|
| 048 | 主体尺寸 | 040: ØD=40mm, 048: ØD=48mm, 055: ØD=55mm, 065: ØD=65mm, 075: ØD=75mm(ΦD表示本體油缸外徑尺寸) |
| C | - | 板式连接型(附带G螺纹堵头)(可安装速度控製阀(CZL)，用户另行购买) |
| R | 压臂安装方向 | 空白: 中央, L: 左, R: 右 |

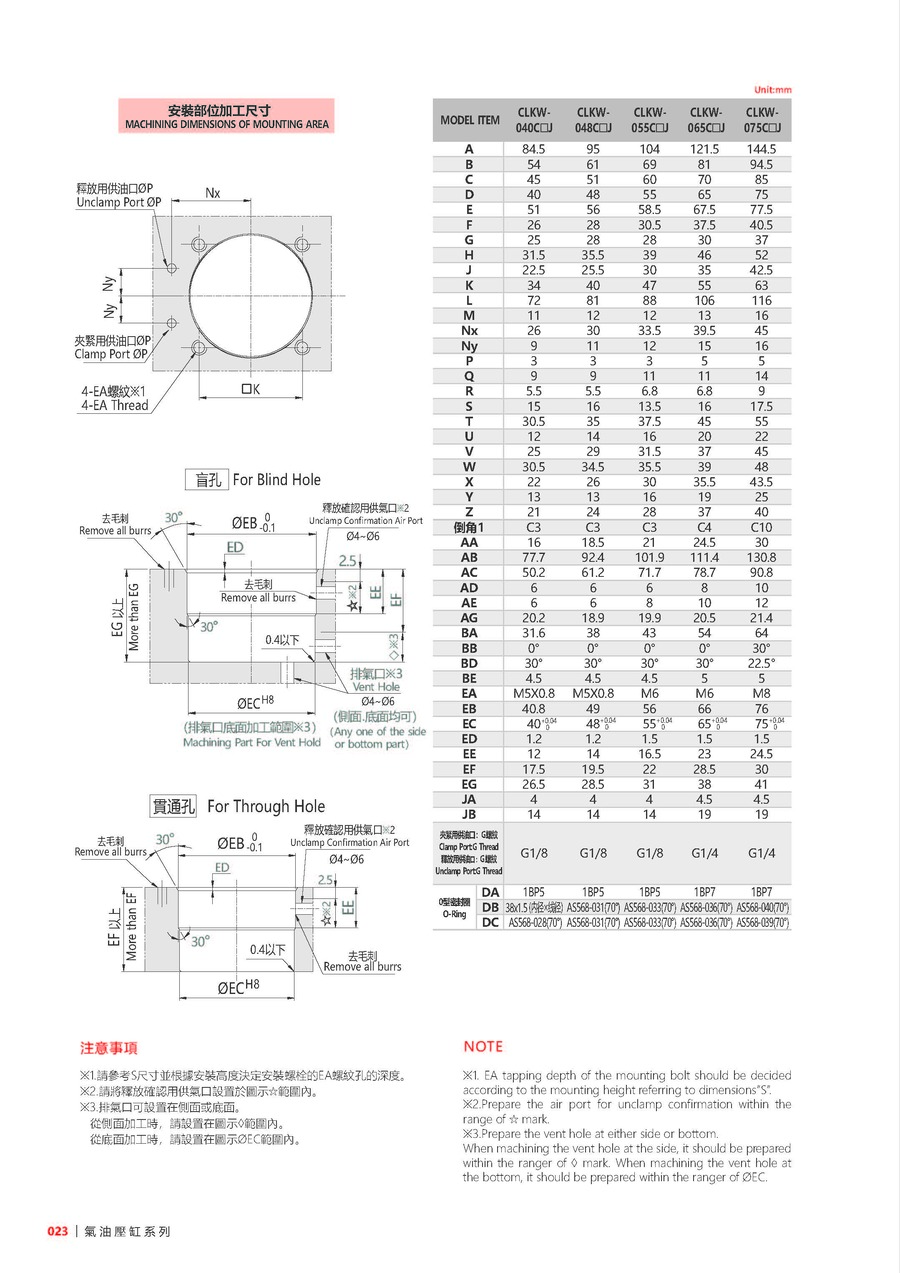

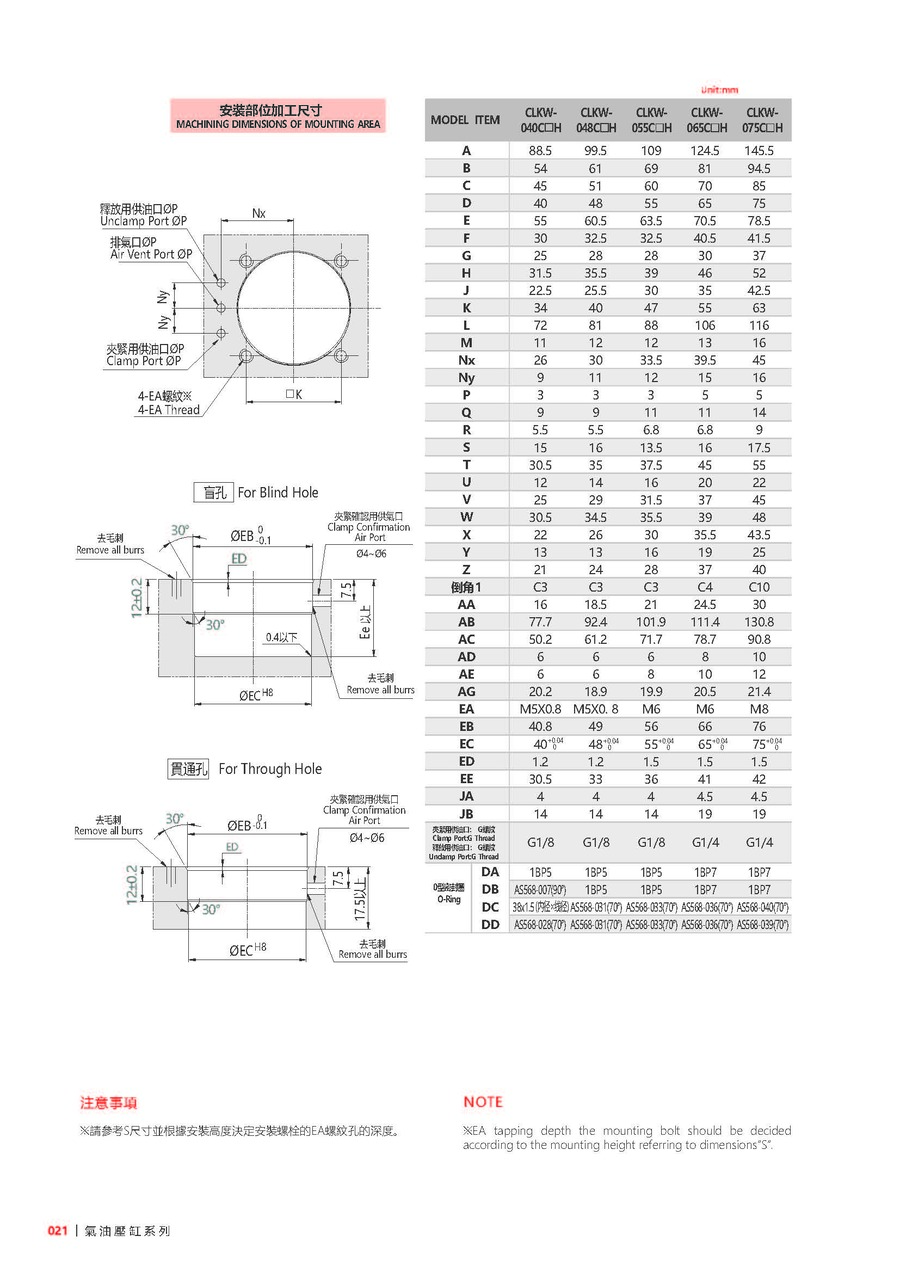

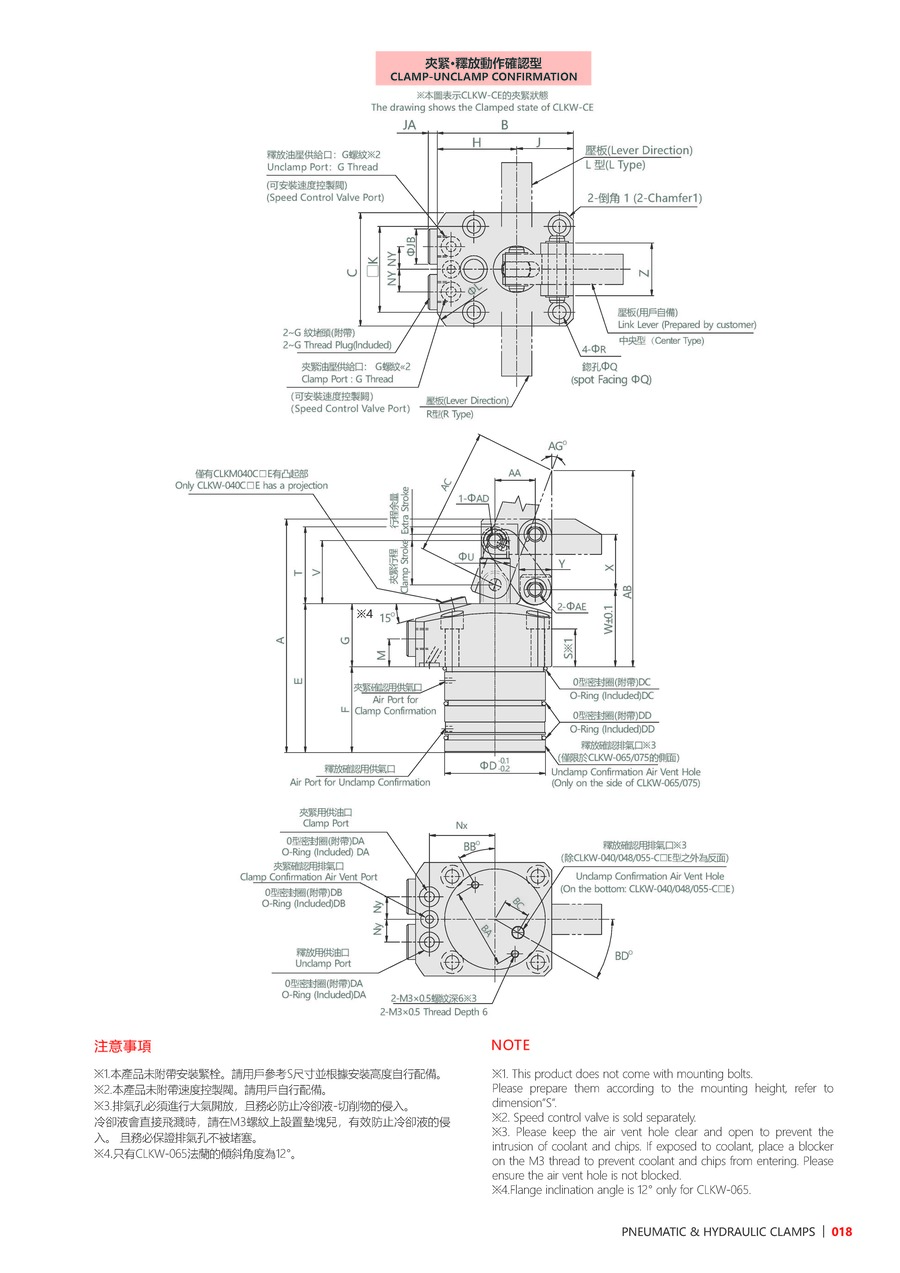

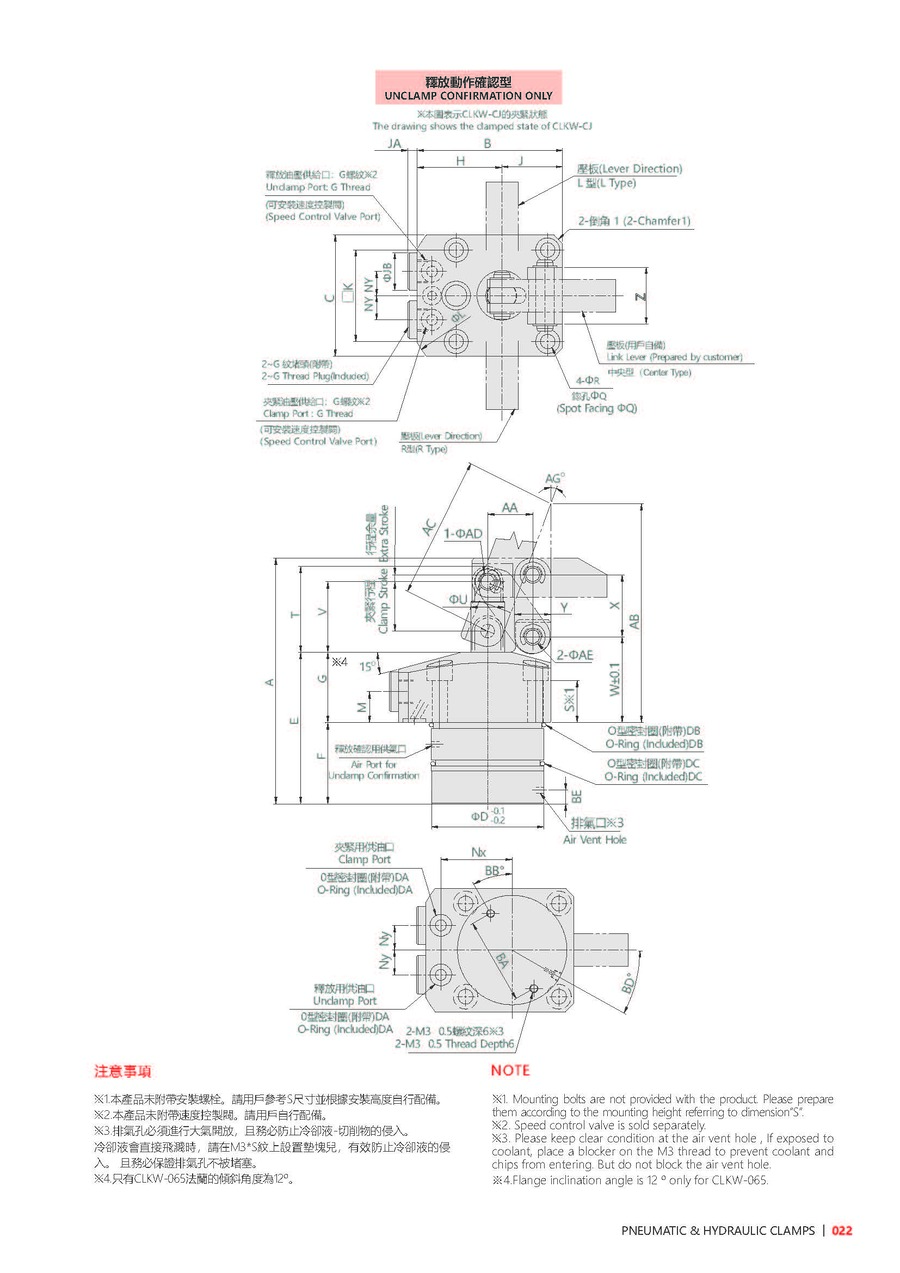

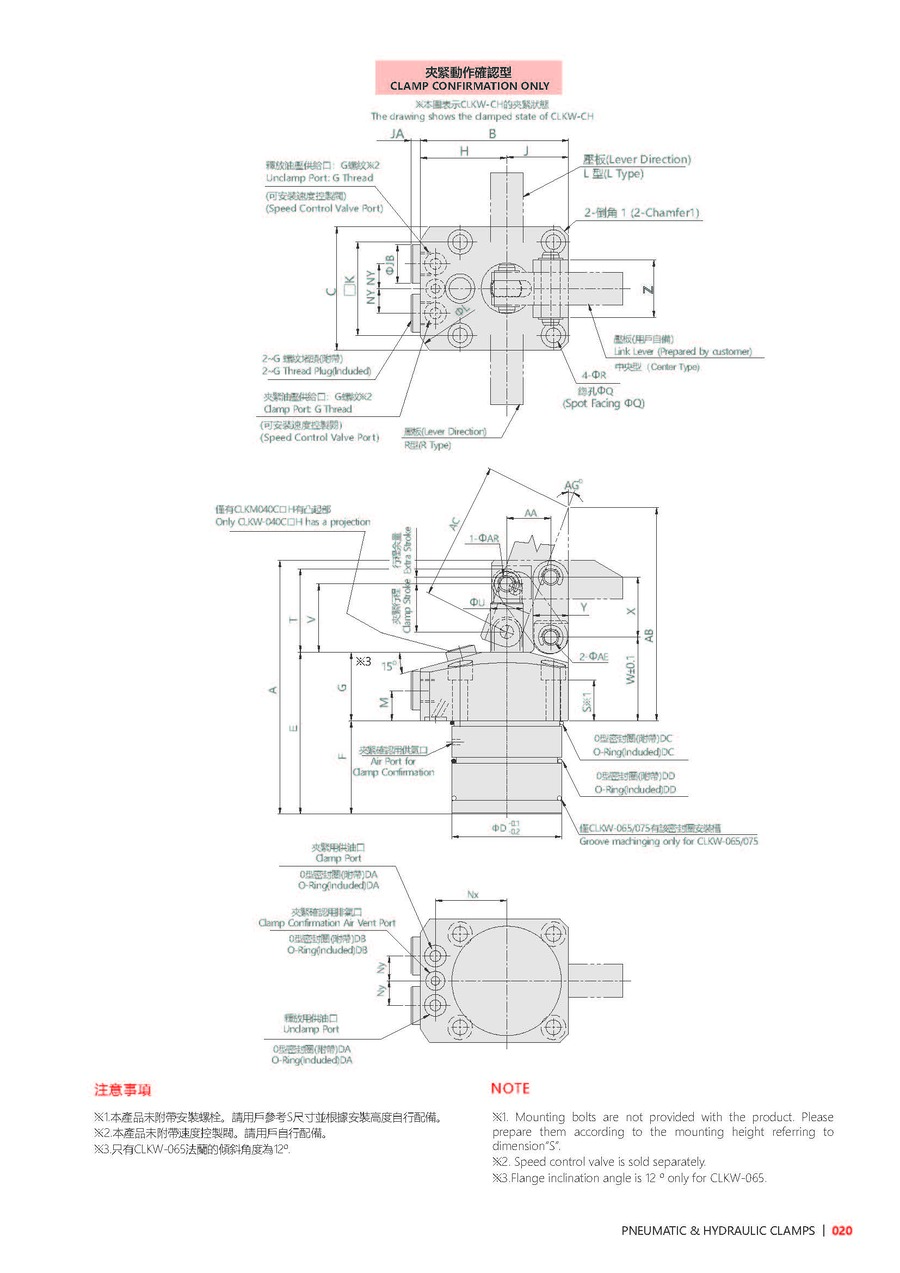

| E | 传感阀符号 | E: 夹紧释放动作确认型, H: 夹紧动作确认型, J: 释放动作确认型 |

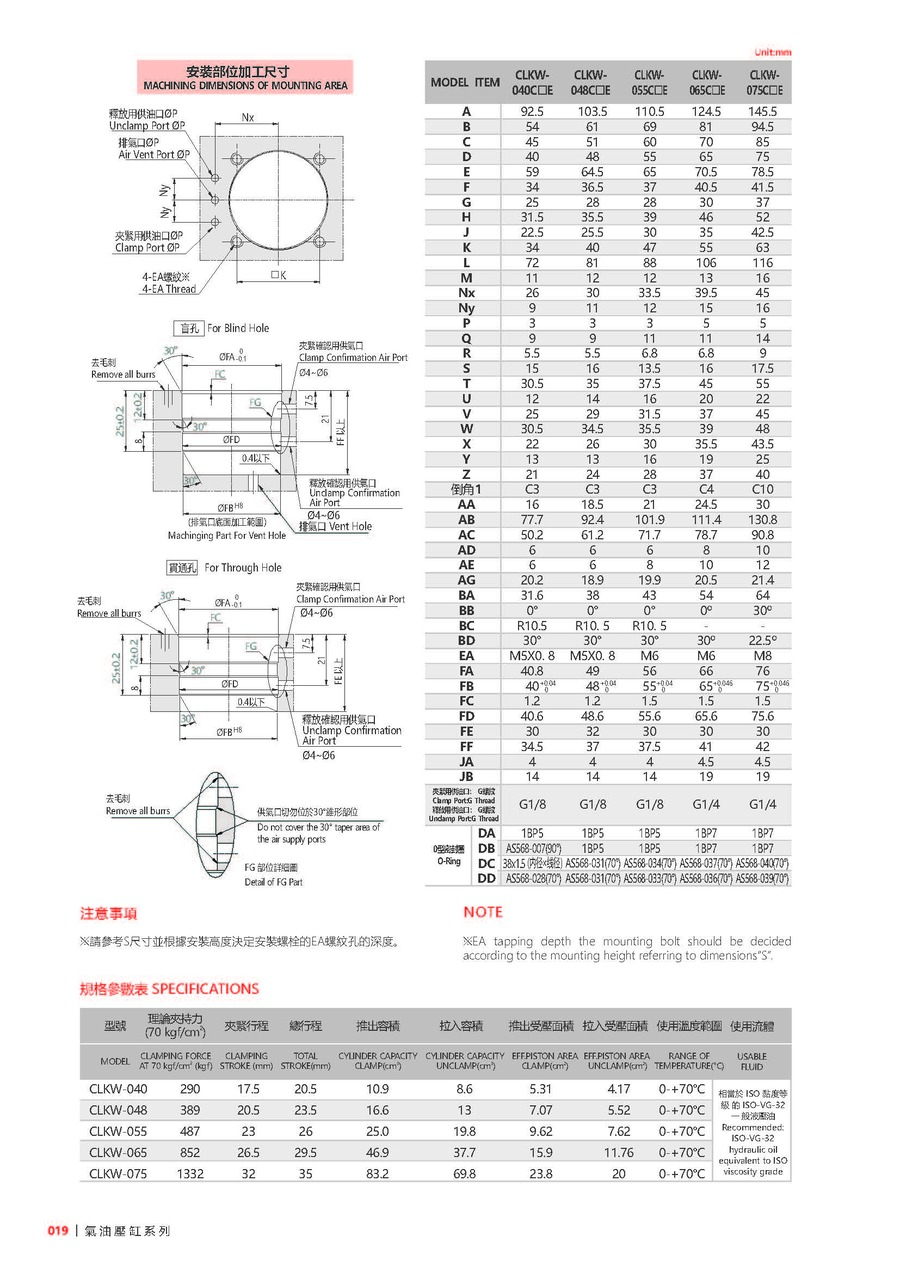

产品资料
| 型号 | CLKW-040 | CLKW-048 | CLKW-055 | CLKW-065 | CLKW-075 |
|---|---|---|---|---|---|
| 理论夹持力(70kgf/cm²) | 290 | 389 | 487 | 852 | 1332 |
| 夹紧行程(mm) | 17.5 | 20.5 | 23 | 26.5 | 32 |
| 总行程(mm) | 20.5 | 23.5 | 26 | 29.5 | 35 |
| 推出容积(cm³) | 10.9 | 16.6 | 25 | 46.9 | 83.2 |
| 拉入容积(cm³) | 8.6 | 13 | 19.8 | 37.7 | 69.8 |
| 推出受压面积(cm²) | 5.31 | 7.07 | 9.62 | 15.9 | 23.8 |
| 拉入受压面积(cm²) | 4.17 | 5.52 | 7.62 | 11.76 | 20 |
| 使用温度范围(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
