使用流体：
相当于ISO黏度等级的ISO-VG-32 一般液压油。
相当于ISO黏度等级的ISO-VG-32 一般液压油。

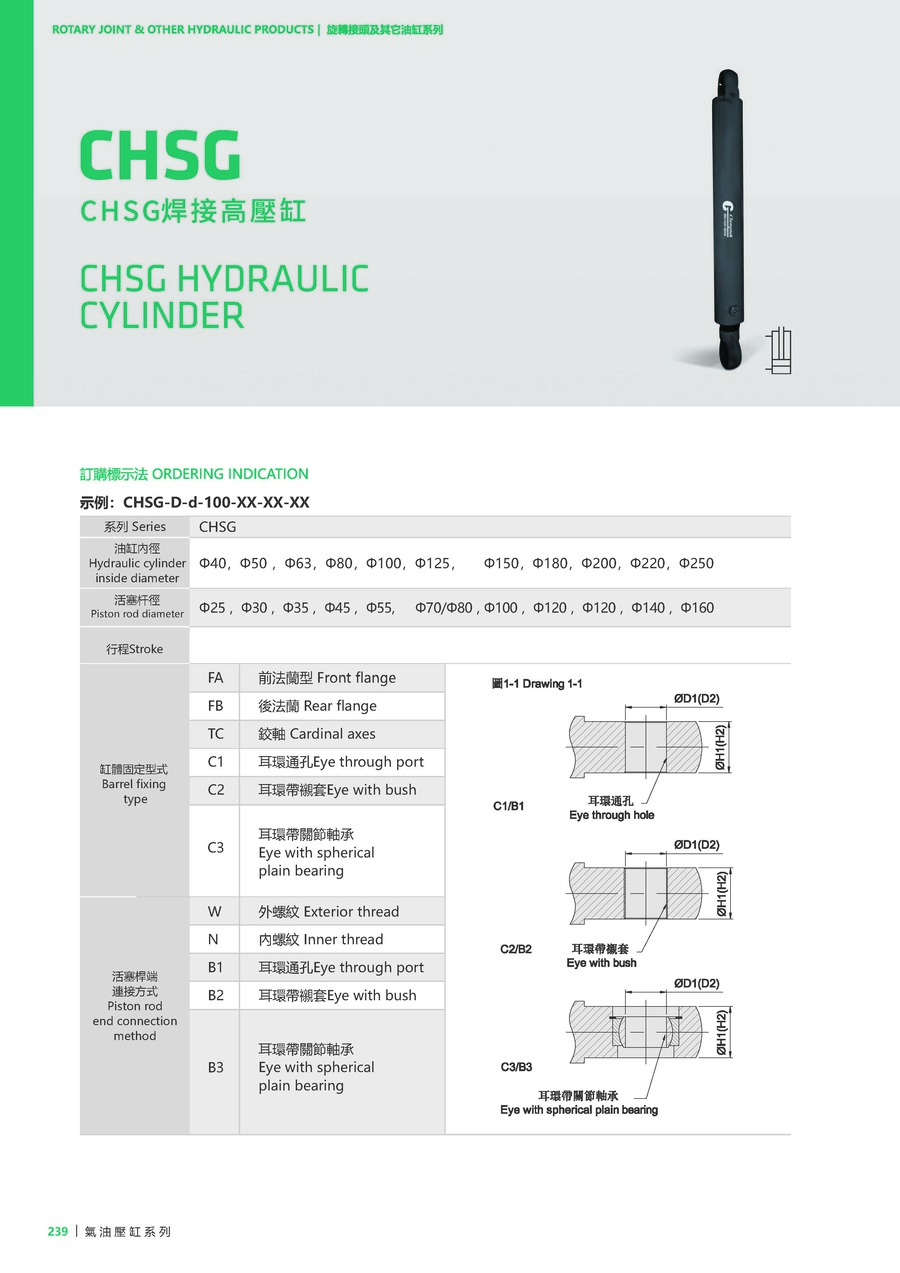

订购标示法
| CHSG | 系列 | CHSG |
|---|---|---|
| D | 油缸内径 | Ø40, Ø50, Ø63, Ø80, Ø100, Ø125, Ø150, Ø180, Ø200, Ø225, Ø250 |
| d | 活塞杆径 | Ø25, Ø30, Ø35, Ø45, Ø55, Ø70, Ø80, Ø100, Ø120, Ø140, Ø160 |

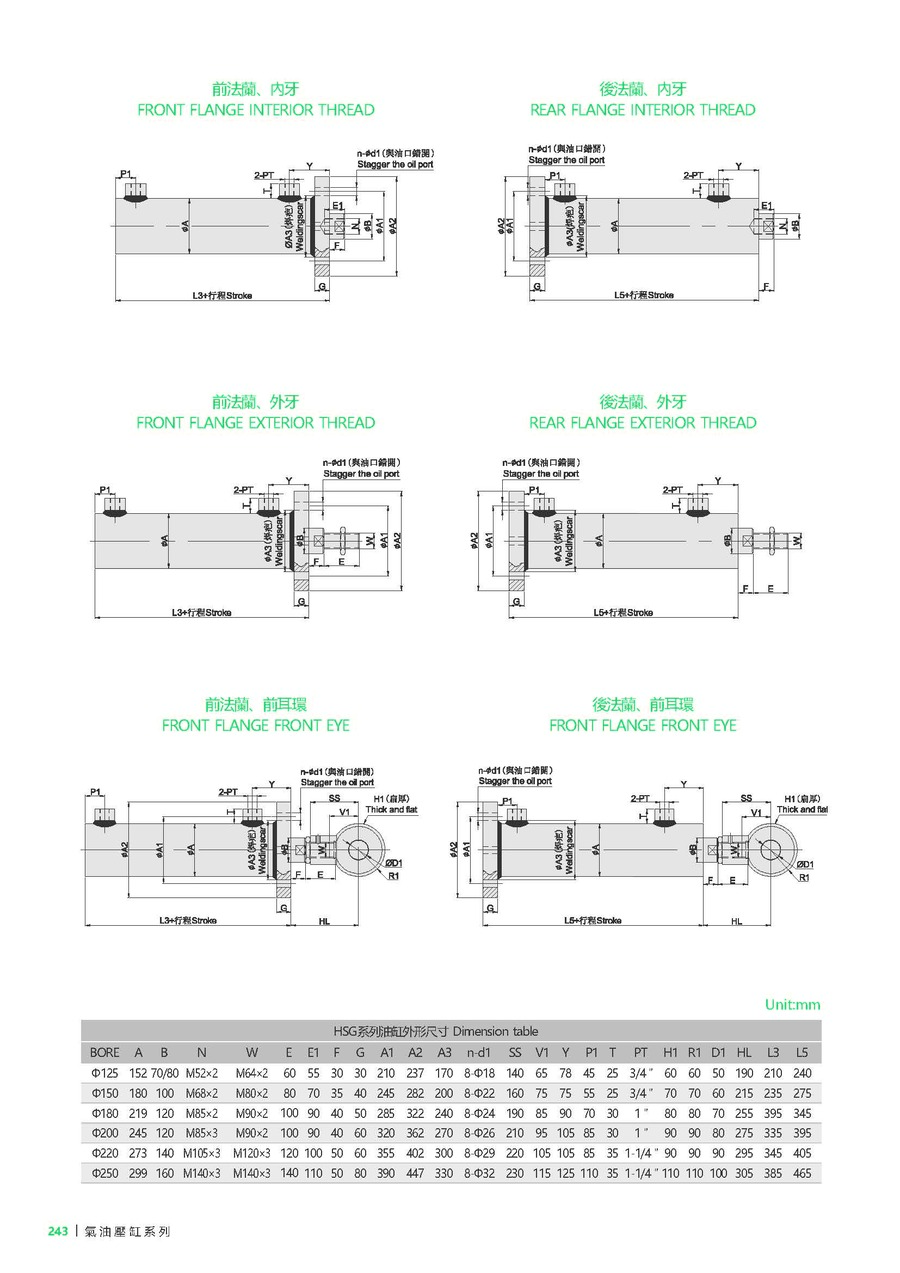

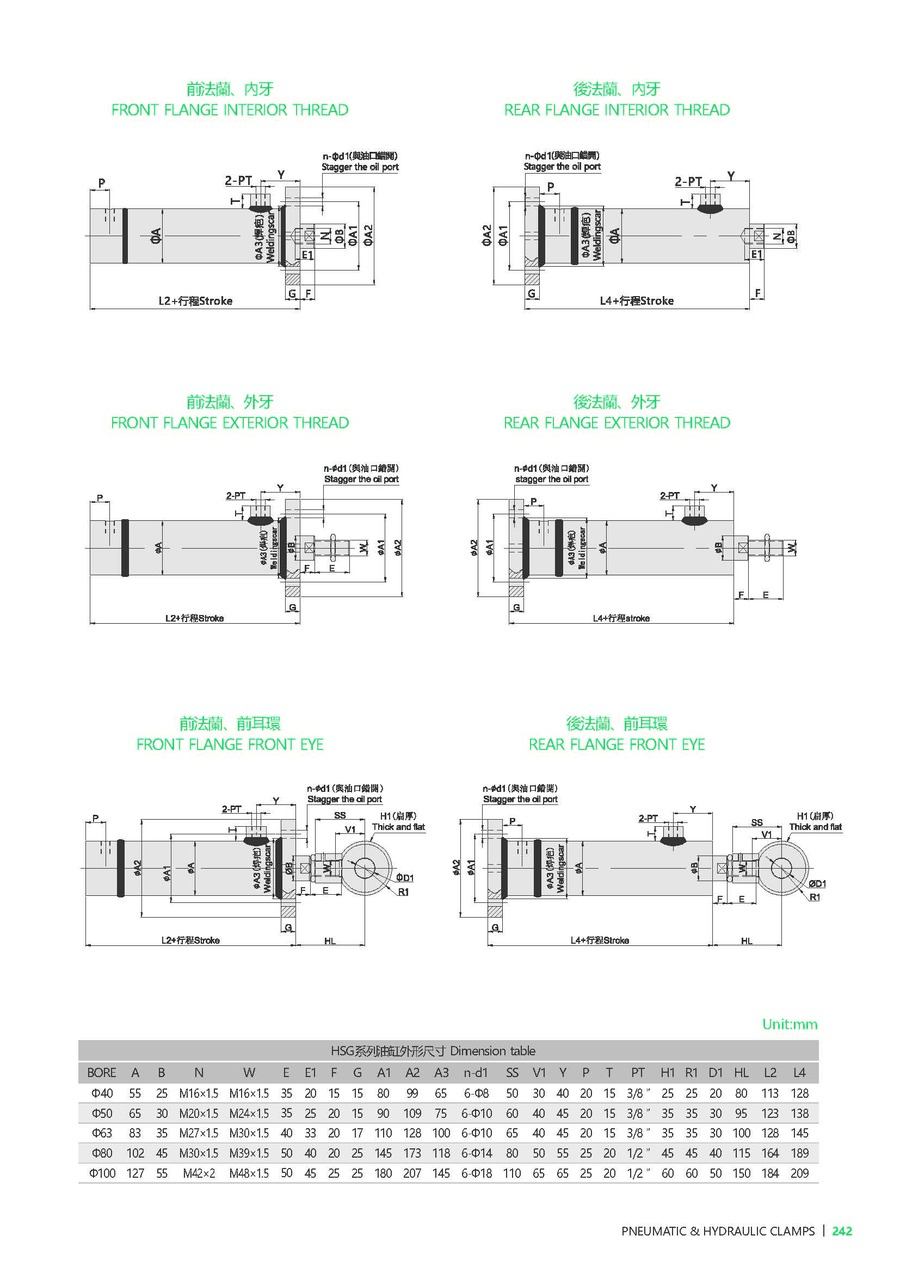

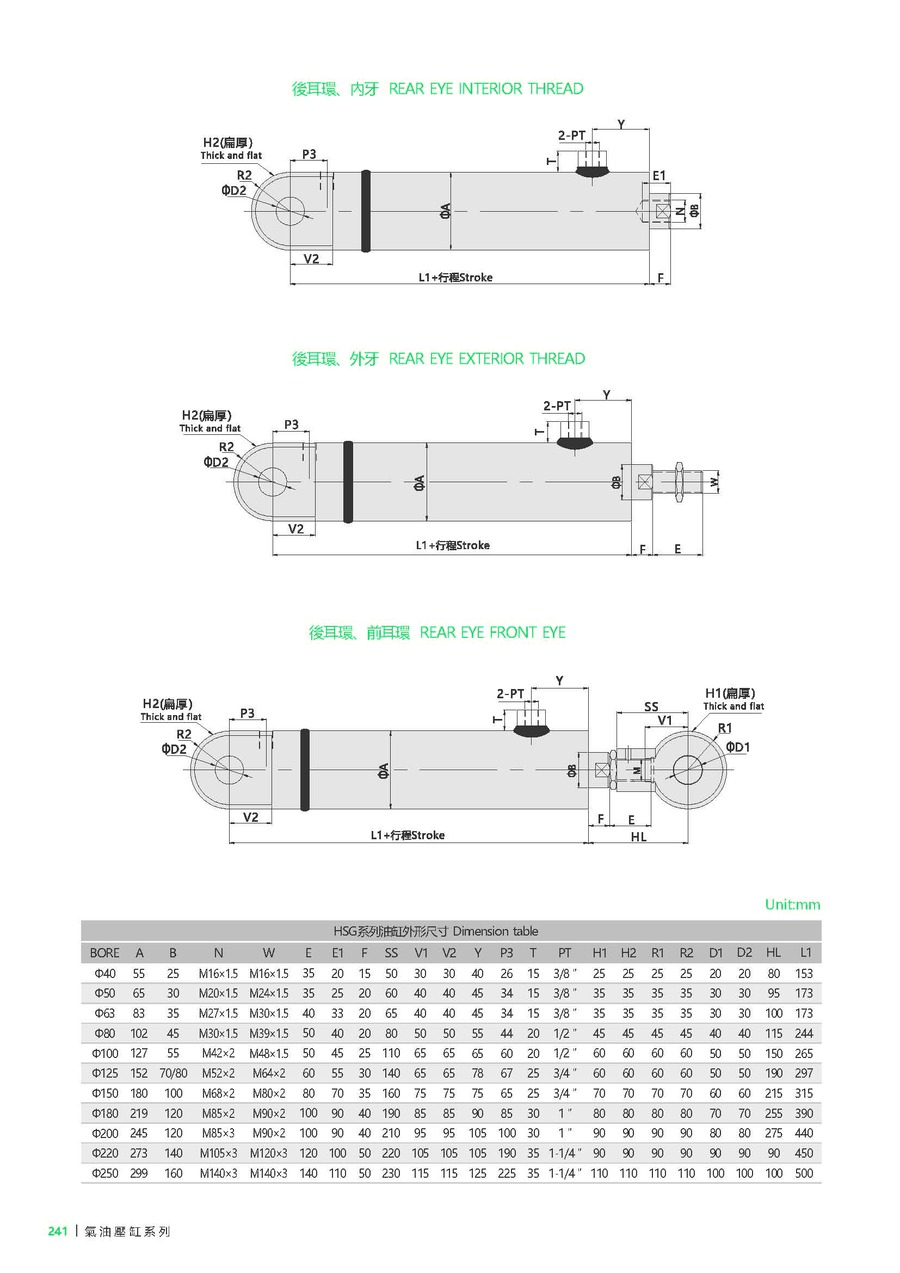

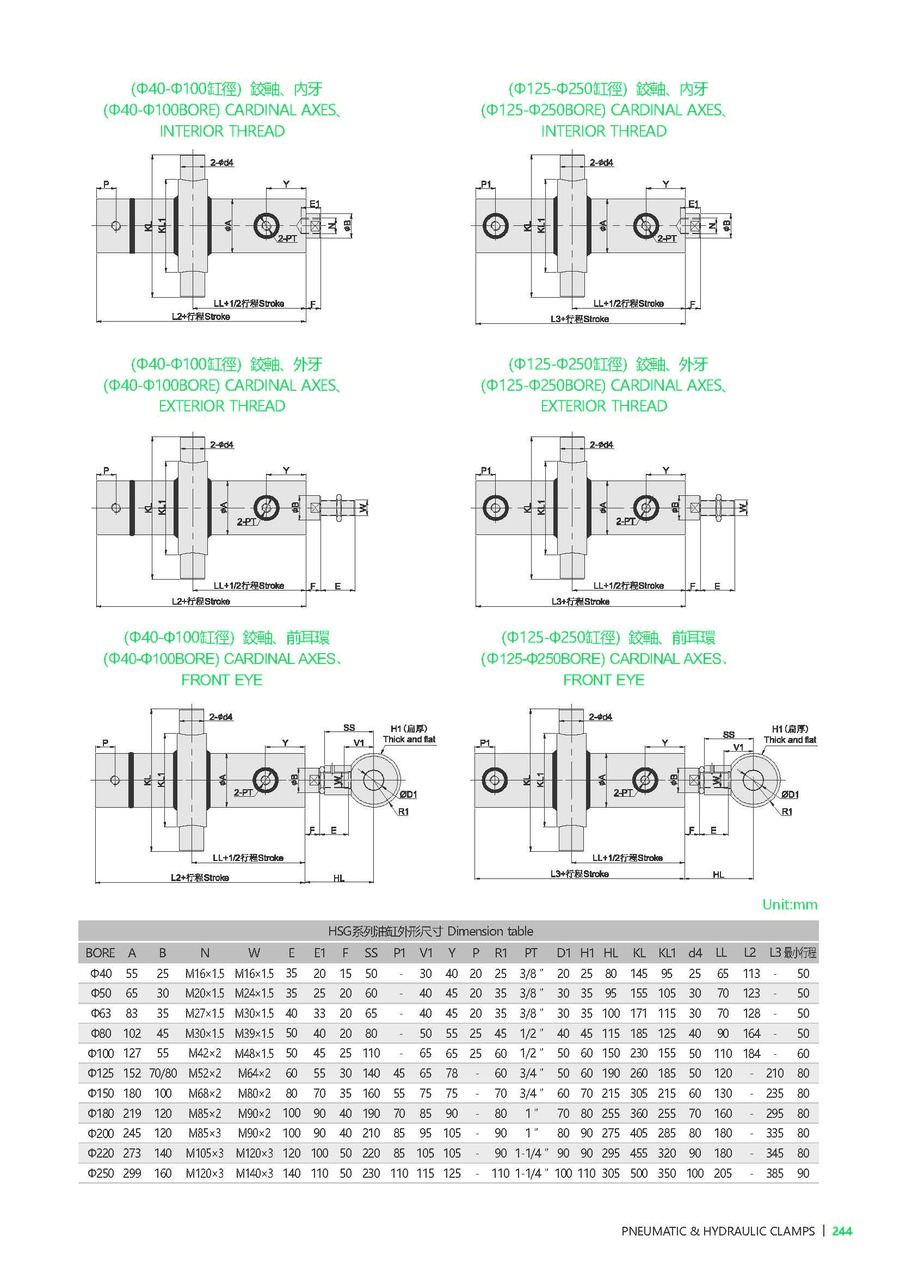

| 100 | 行程 | 请见下方图档 |
| XX | 缸体固定型式 | FA: 前法兰型, FB: 后法兰型, TC: 铰轴, C1: 耳环通孔, C2: 耳环带衬套, C3: 耳环带关节轴承 |
| XX | 活塞杆端连接方式 | W: 外螺纹, N: 内螺纹, B1: 耳环通孔, B2: 耳环带衬套, B3: 耳环带关节轴承 |
| XX | 阀配件 | 空白: 无, CB: 带双向平衡(抗衡)阀, CO: 带双向液控单向阀 |

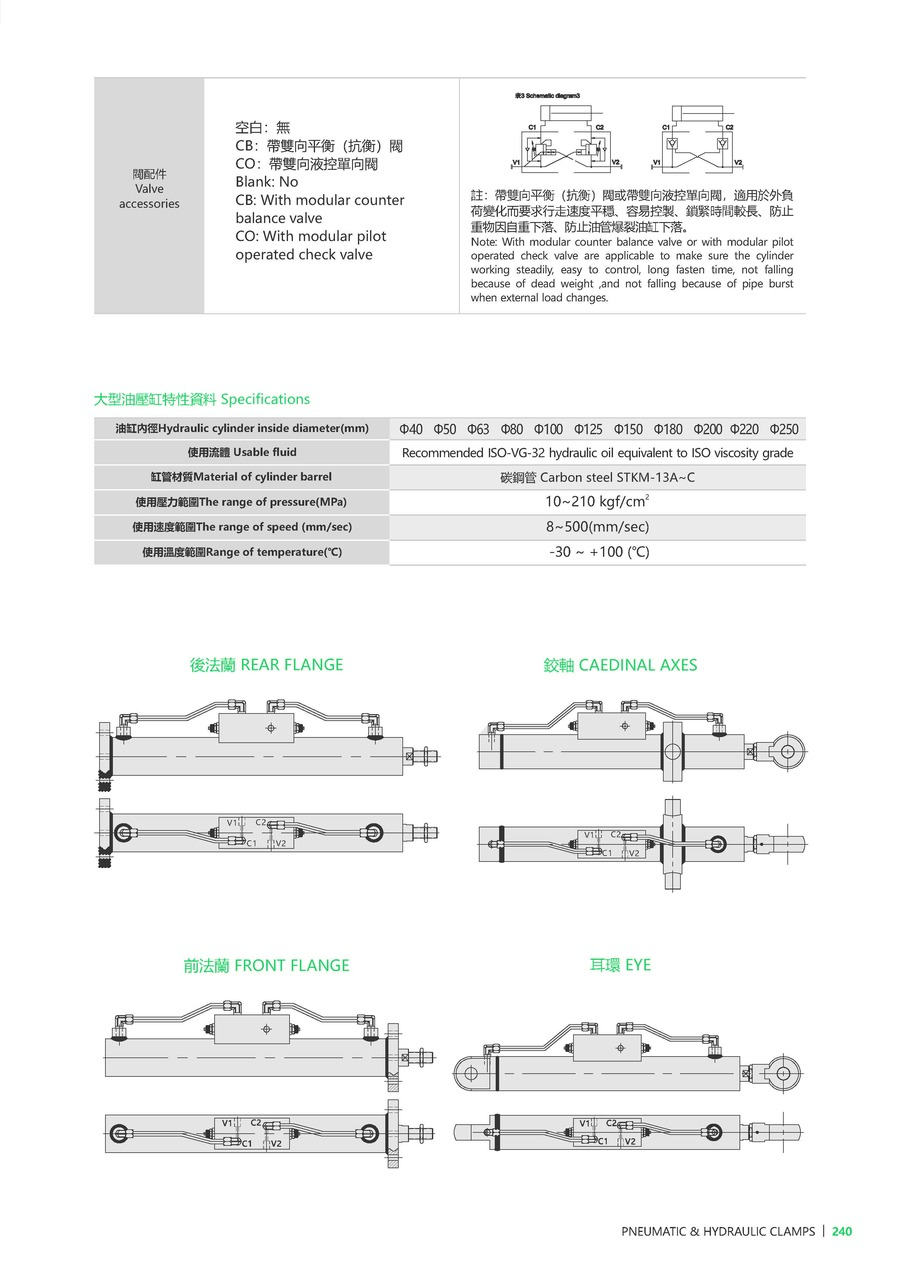

产品资料
| 型号 | CHSG-40 | CHSG-50 | CHSG-63 | CHSG-80 | CHSG-100 | CHSG-125 | CHSG-150 | CHSG-180 | CHSG-200 | CHSG-220 | CHSG-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 油缸内径(mm) | Ø40 | Ø50 | Ø63 | Ø80 | Ø100 | Ø125 | Ø150 | Ø180 | Ø200 | Ø225 | Ø250 |
| 使用压力范围 | 10-210kg/cm² | 10-210kg/cm² | 10-210kg/cm² | 10-210kg/cm² | 10-210kg/cm² | 10-210kg/cm² | 10-210kg/cm² | 10-210kg/cm² | 10-210kg/cm² | 10-210kg/cm² | 10-210kg/cm² |
| 使用速度范围(mm/sec) | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 |
| 使用温度(°C) | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C |
