产品资讯

此系列产品配件采用新改革设计，与传统产品比较夹紧能力提高了。
产品支撑点部位与缸体采用一体化结构，使体积更加扎实，提高了产品强度。
产品采用了专用防尘设计，提高了防尘和密封性，实现了高密封性。
产品法兰下部采用缩小型设计，最适合夹具要求的紧凑性和轻量性。

最大操作压力：70 kgf/cm²
最小操作压力：25 kgf/cm²
注意事项：
夹紧及放松作动速度需适当放缓。
可接受订制，欢迎与本公司洽询。

使用流体：
相当于ISO黏度等级的ISO-VG-32一般液压油。

订购标示法

CCLT 系列 CCLT
02 - 02, 04, 06, 10, 16, 25
L 压臂安装方向 空白: 标准, L: 左, R: 右

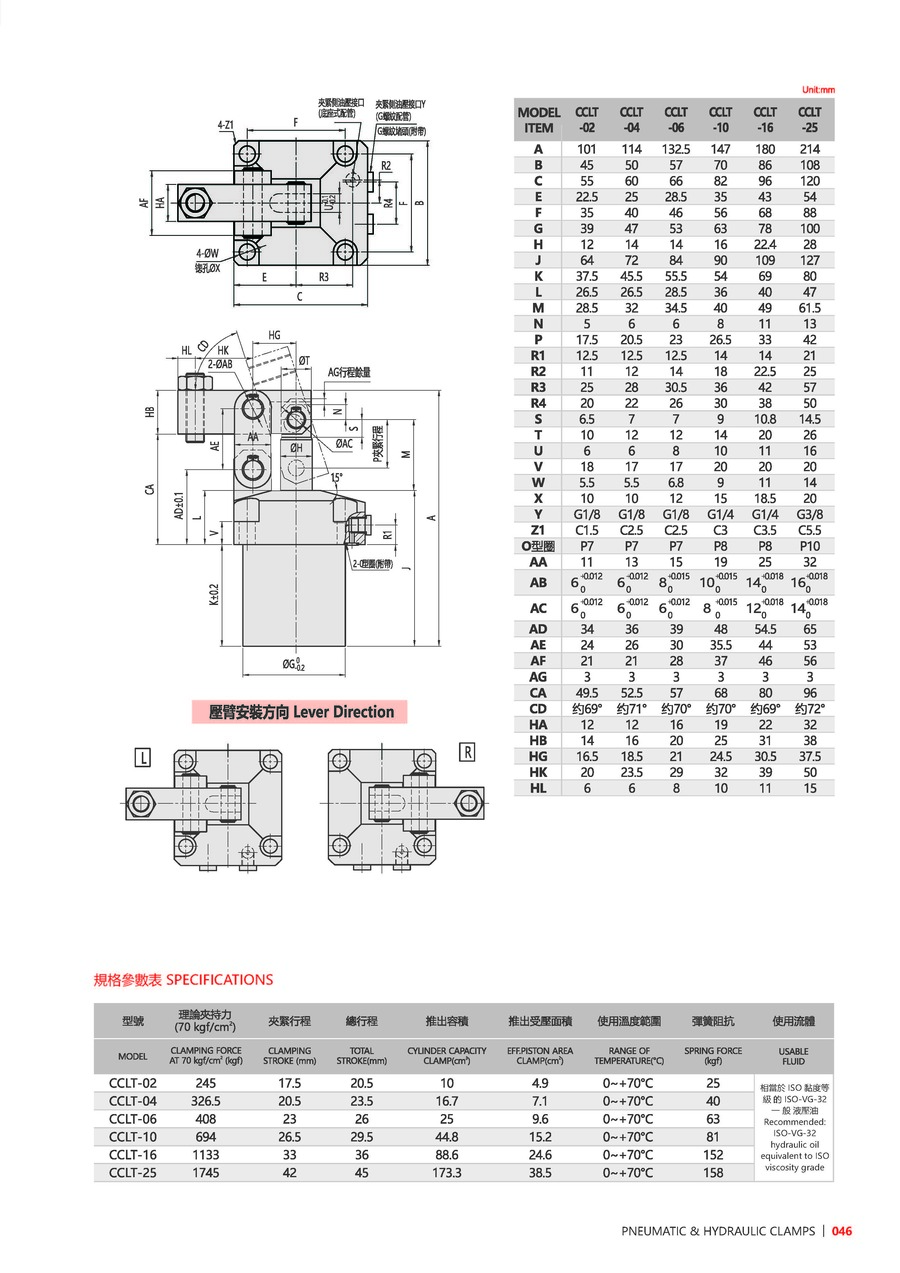

产品资料

型号 CCLT-02 CCLT-04 CCLT-06 CCLT-10 CCLT-16 CCLT-25
理论夹持力(70kgf/cm²) 245 326.5 408 694 1133 1745
夹紧行程(mm) 17.5 20.5 23 26.5 33 42
总行程(mm) 20.5 23.5 26 29.5 36 45
推出容积(cm³) 10 16.7 25 44.8 88.6 173.3
推出受压面积(cm²) 4.9 7.1 9.6 15.2 24.6 38.5
使用温度范围(°C) 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C
弹簧阻抗(kgf) 25 40 63 81 152 158
