快速夹钳
04/08/2022


嘉刚小百科:气动式夹钳(CH-702-DA)

快速夹钳是一种在工业制造时用于定位、夹紧等作用的手动/气动夹具,凡是进行批量生产、需要快速准确地固定、夹紧工位时均可使用快速夹钳。因操作简易且可提供稳定的夹持力及加工效率,快速夹钳被广泛应用在焊接加工、机械加工、冲压、检具/模具、装配等生产过程中。



快速夹钳根据外形结构、运动方式(力的方向)分为以下几种:垂直式、水平式、推拉式、门闩式、挤压式、复合组立式、气动式、C型钳、F型钳等类型,此篇会为大家介绍嘉刚Clamptek的气动式夹钳。



嘉刚(Clamptek)快速夹钳的特色:

结构简单

安装简便

安全可靠

用途广泛

品质优质

价格实惠

型号多样

夹持力稳定

使用寿命长

电镀防锈处理

(气动)实现自动化



什么时候会使用到快速夹钳呢?

快速夹钳被广泛应用于各大制造加工业及生产中需要固定工件进行加工的行业。

例如:飞机装配、汽机车焊接和制造、脚踏车、机床设备、输送设备、检具/模具、机械五金零件、信息电子零件、木工制造、塑料制品、运动器材生产等行业。



气动式夹钳:气动夹钳是一种将手动夹钳与自动组件(气缸)结合,以压缩空气的压力将工件夹紧和定位的夹具,在进行较频繁的夹紧操作时,气动夹钳能减轻操作者的压力,实现自动化。气动夹钳的基本设计和操作方法与手动夹钳相同,只是采用了气动操作的方式。气动夹钳的夹紧功能与气缸/夹钳/压力都有相关,并可搭配感应线进行位置感应。



气动式夹钳的特色:

➤气动夹钳可与手动夹钳同时操作。

➤当切断气压供给后,气动夹钳依然能保持夹紧。

➤多个气动夹钳可同时动作,也可按照指定顺序依次关闭,实现自动化控制。

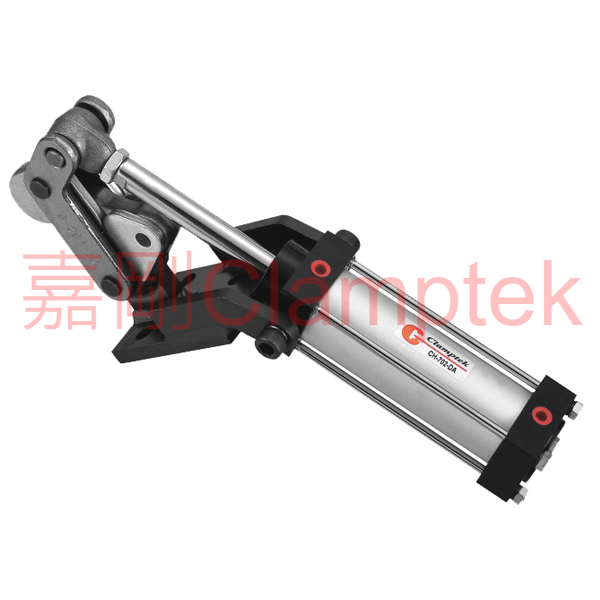

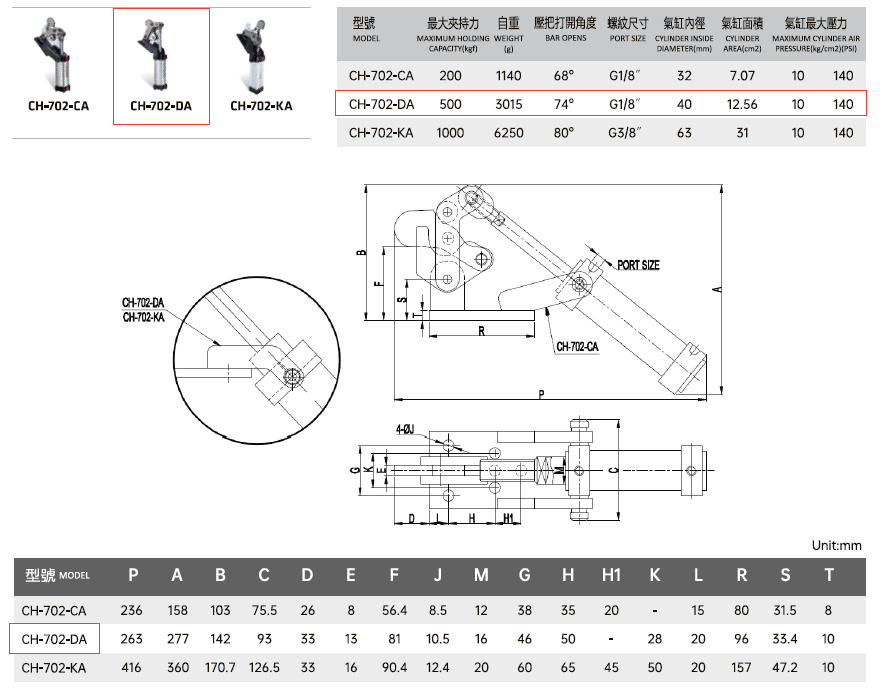

推荐!! 嘉刚自主生产的气动式夹钳 – CH-702-DA:

CH-702-DA最大夹持力: 500kgf

CH-702-DA重量: 3015g

CH-702-DA压把开启角度: 74°

CH-702-DA螺纹尺寸: G1/8"

CH-702-DA气缸内径: 40mm

CH-702-DA气缸面积: 12.56cm2

CH-702-DA气缸最大压力: 10kg/cm2(140PSI)



*气缸可更换成NPT接口,也可制作OEM项目,如有需求欢迎洽询业务人员!

220408-1

220408-2

*我司主要贩卖快速夹钳、油压缸、气压缸、液压站及其他高精度代理产品,如有任何需求欢迎来信询问!*
