嘉刚小百科:油压顺序阀(CLG)

顺序阀:在液压系统中,当一个液压泵要供给两个以上液压组件(如液压缸)时,可使用顺序阀,利用回路中的压力变化,来控制液压系统中多个执行组件动作的先后顺序,实现油路系统的自动控制。



顺序阀的控制压力可以是自身压力或外来油液压力。根据其功能和装配结构的不同,可以实现不同的回路功能。顺序阀的作用是当设定的压力达到之后,阀心会开启,使压力油进入下一阶段,因此,顺序阀也可以当作稳压阀使用。



单向顺序阀:在顺序阀的进油口和出油口之间设置一个单向(反向止回)阀,即称为单向顺序阀。顺序阀一般很少单独使用,往往和单向阀配合在一起使用,单向阀可使油流自由地反向通过,不受顺序阀的限制,在需要反向的油路上使用单向顺序阀较多。



作动方式:当需要两个以上液压缸进行不同顺序作动时 : 油泵产生的压力会先推动第一个液压缸作动,液压油接着自进油口流入单向顺序阀,当进油压力达到阀的设定压力时,阀心会上移,则进油口与出油口回路连通,液压油从进油口流至出油口,使下一个液压缸接续作动,起到顺序控制的作用。

而当液压油从出油口进入单向顺序阀时,阀心在液压油压力作用下往下移,则出油口与进油口连通,液压油流经单向阀通过,顺序阀不起作用,因此不起顺序控制。

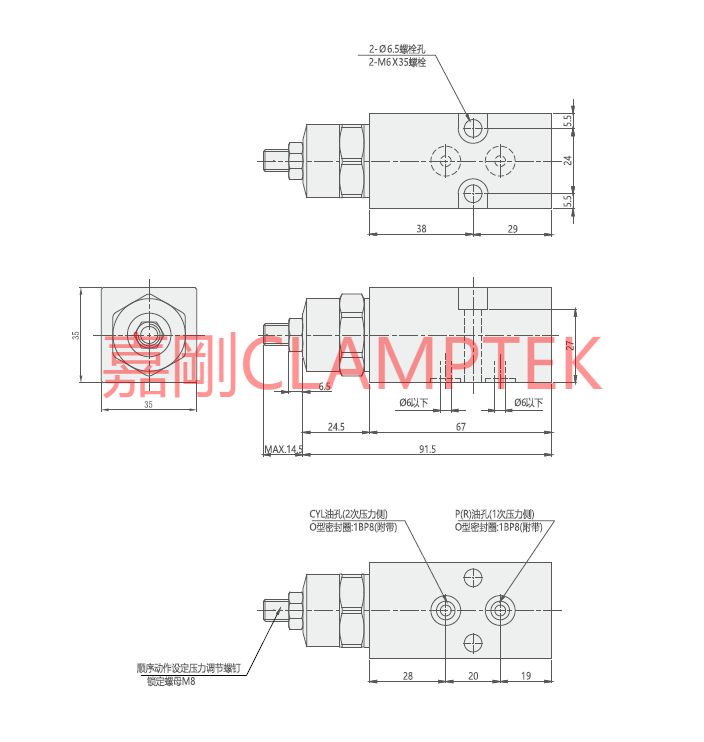

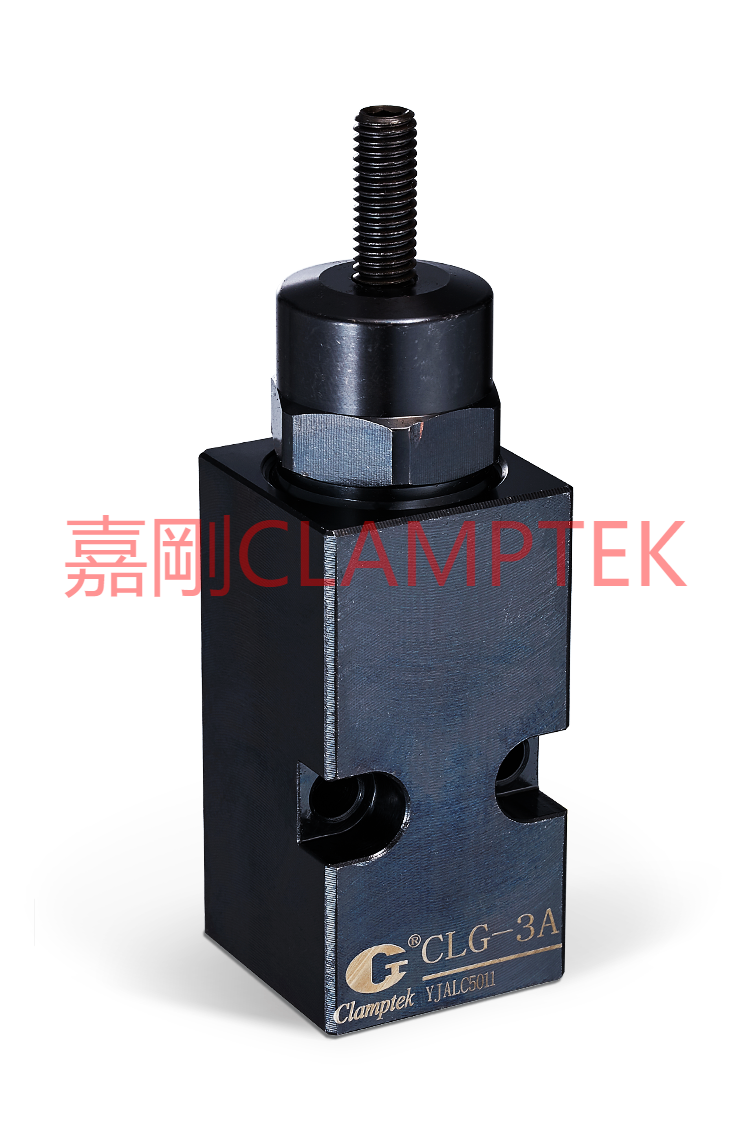

推荐!! 嘉刚自主生产的油压顺序阀 – CLG:

➤顺序动作压力调整范围:3: 1.0~6.0MPa / 6: 5.0~18.0MPa

➤油路板型式

➤调节螺钉可改变顺序阀的设定压力,以便在不同的开启压力下,控制液压组件的顺序动作

➤设定压力(顺序动作压力的设定值):

1. 使用压力与设定压力的压差应设定在1MPa以上

2. 多台顺序阀并联于回路中使用时,相互间设定压力的压差应设定在1MPa以上



*注意事项:

1. 1次侧供油量过多有时候会导致不能准确地进行顺序动作

2. 请在1次侧油孔前面安装内置有单向阀的流量调节阀,或者在油压源上进行流量控制

220302-1 220302-2
