嘉刚小百科:油压支撑缸(CSP系列)

我们在上篇文章中有提到,油压缸属于油压夹具元件,是将油压压力转换成夹持力,来夹持工件的一种方式。而油压缸又因作动方式的不同,可分为:支撑缸、杠杆缸、转角缸、直线缸、单动缸等等,这次我们要介绍的是:嘉刚单月热销上千隻,市占率第一的嘉刚明星产品 - 支撑缸。

支撑缸:主要用于辅助支撑工件。加工时,活塞杆到达支撑位置后会停止并抱紧固定,防止工件在加工过程中因切削力的影响而变形或移动。支撑缸能减少震动及提升工件的加工精度,且因体积较小所以能配置使用在较小的空间当中。

哪些工件类型在加工时会使用到支撑缸呢?

薄型的加工件

形状不规则的工件

无支撑结构的工件

需在平面上加工的工件

底面高度不齐的工件支撑

!!嘉刚自主生产的亮点产品,油压支撑缸 - CSP系列:

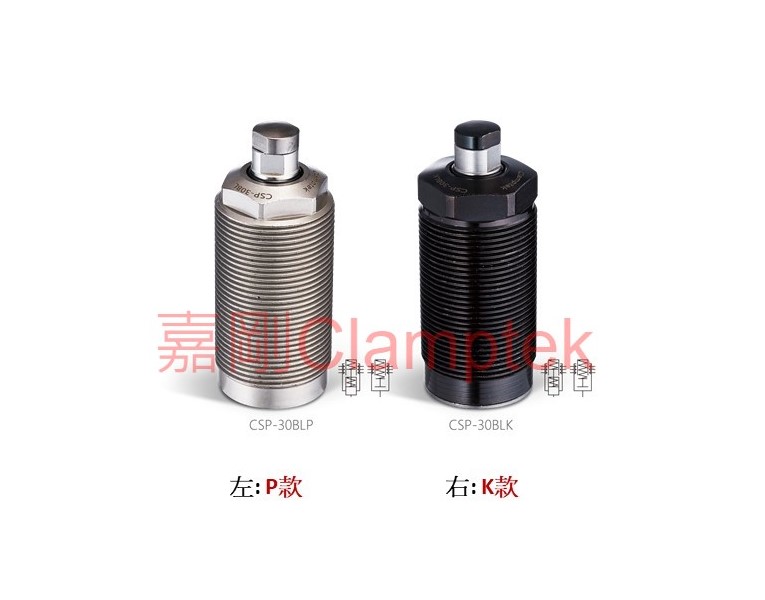

       嘉刚根据市场使用导向,将CSP系列分为CSP-P / CSP-K此两种款式,为使客户能有更好的选择,CSP系列与目前市售相似规格的日系缸拥有互换性。嘉刚亦提高了此系列活塞杆与夹套间的夹紧力,能产生更高的支撑力,且在价格及使用上更加亲民。

       此系列支撑缸本体为嘉刚自主生产制作,其内部重要零件也进口来自日本、台湾、德国等地。嘉刚更投入了DMG、MAZAK、台中精機、友嘉等顶级加工中心,致力于提供客户高精度、高品质的产品。

CSP系列支撑缸外径分为四种尺寸: 26, 30, 36, 45(mm),压强为低压7MPA。

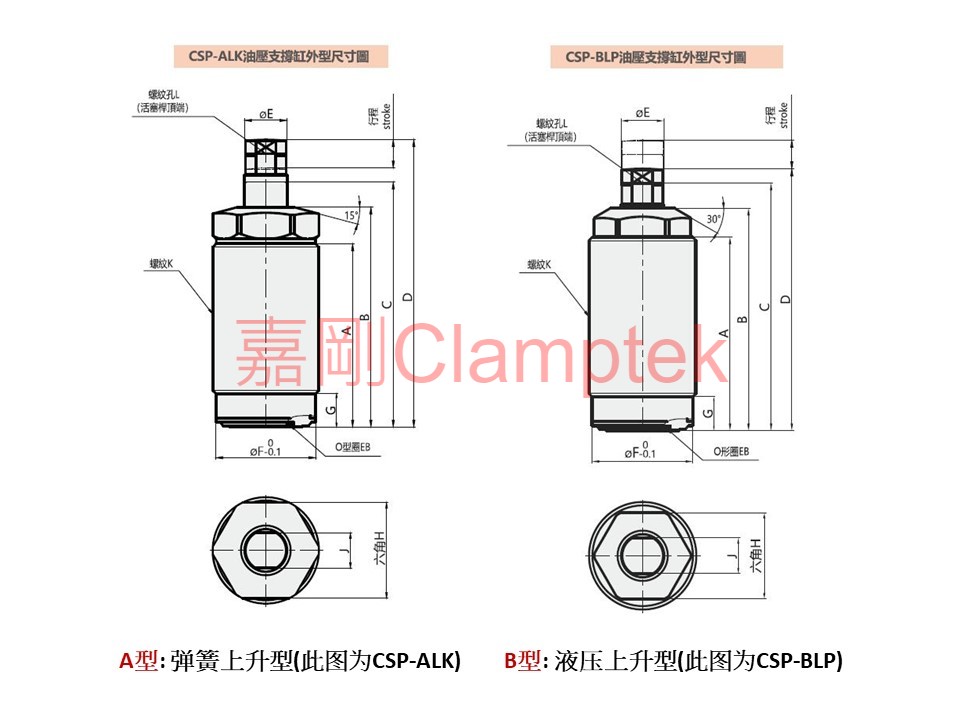

CSP系列支撑缸根据作动型式又分为A型及B型,

"弹簧上升型(A型)":

活塞杆初始状态为上升,将工件置于活塞杆上因工件的重量而下降到特定距离,此时供给油压作用于夹套的夹紧力施加于活塞杆,使活塞杆得以稳固的支撑工件。

"液压上升型(B型)":

活塞杆初始状态为下降,供给油压使活塞杆上升并接触工件任意位置后停止,在停止的同时油压作用于夹套的夹紧力施加于活塞杆,使活塞杆得以稳固的支撑工件。

使用注意事项:

切削液清洁对策:为防止高压冷却液及切屑粉尘侵入内部结构而引发的作动不良,更换工件时可在排气孔进行空气清洁。空气清洁需要专用的气压回路 (建议清洁气压0.3~0.5MPa)。

此系列为低压支撑缸,另有高压款支撑缸,如有需求欢迎询问。
